Ευέλικτη τροχιά Rogowski 100kA ευρείας συχνότητας για την παρακολούθηση της ποιότητας της ισχύος και την προστασία του ρελέ

100 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

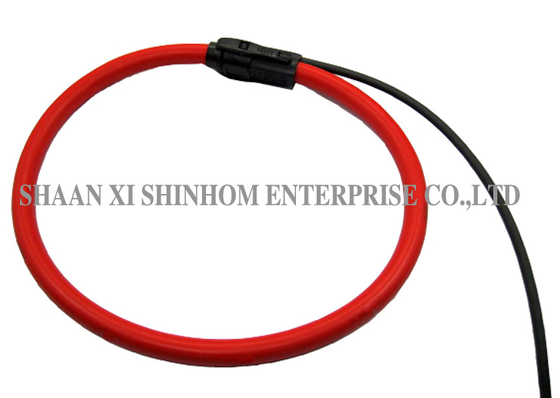

Flexible Rogowski Coil 100kA Wide Frequency Response for Power Quality Monitoring and Relay Protection
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Δομή σπειρών:: Τοροειδής
Φάση: μονόκλινο
Μήκος πηνίου: 214 mm, 375 mm, 535 mm
Μέγεθος παραθύρου: 50mm, 100mm, 150mm
Ονομαστικό ρεύμα αναφοράς: 600Α,1000Α,3000Α
Πιστοποιήσεις: RoHs CE RSO9001
Επισημαίνω:

Ευέλικτη τροχιά Rogowski 100kA

,

Rogowski Παρακολούθηση ποιότητας ισχύος

,

Μετασχηματιστής ρεύματος ευρείας συχνότητας
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά ZRC
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

Αυτός ο ευέλικτος αισθητήρας ρεύματος τύπου Rogowski με διαχωριζόμενο πυρήνα είναι ένας αισθητήρας εναλλασσόμενου ρεύματος σχεδιασμένος για μόνιμη εγκατάσταση. Συνδυάζει ένα λεπτό, ευέλικτο, κουμπωτό πηνίο ανίχνευσης Rogowski με έναν διαμορφωτή σήματος, παρέχοντας ακριβή μέτρηση πραγματικής τιμής RMS του ρεύματος. Το προϊόν είναι κατάλληλο για μέτρηση ρεύματος από επίπεδο αμπέρ έως εκατοντάδες κιλοαμπέρ. Η υψηλή γραμμικότητα και ο σχεδιασμός χωρίς πυρήνα παρέχουν ευρεία απόκριση συχνότητας, κατάλληλη για μέτρηση αρμονικού περιεχομένου και μεταβατικών φαινομένων. Ο ευέλικτος σχεδιασμός με διαχωριζόμενο πυρήνα μπορεί να τυλιχτεί γύρω από μεγάλους ή ακανόνιστου σχήματος αγωγούς, καθιστώντας τον κατάλληλο για εγκαταστάσεις με περιορισμένο χώρο. Η μη επεμβατική εγκατάσταση δεν αντλεί ενέργεια από το κύριο κύκλωμα. Έχει ισχυρή ικανότητα κατά των υπερφορτώσεων και οι δευτερεύοντες ανοιχτοί κύκλοι δεν παρουσιάζουν κίνδυνο. Χρησιμοποιείται ευρέως στην παρακολούθηση υψηλών ρευμάτων, τη μέτρηση κυμάτωσης DC, την παρακολούθηση αρμονικών και μεταβατικών φαινομένων, την παρακολούθηση ποιότητας ισχύος, τους ηλεκτρονικούς μετρητές ενέργειας, την παρακολούθηση ισχύος, την προστασία ρελέ και τη διαχείριση αρμονικών.Χαρακτηριστικά

Κατάλληλο για μέτρηση ρευμάτων από Α έως εκατοντάδες kA.

  • Υψηλή γραμμικότητα.
  • Η απουσία μαγνητικού πυρήνα παρέχει ευρεία απόκριση συχνότητας, κατάλληλη για μέτρηση αρμονικού περιεχομένου και μεταβατικών φαινομένων.
  • Πολύ χρήσιμο με αγωγούς μεγάλου μεγέθους ή ακανόνιστου σχήματος ή σε χώρους με περιορισμένη πρόσβαση.
  • Μη επεμβατικό, δεν αντλεί ενέργεια από το κύριο κύκλωμα.
  • Δεν καταστρέφεται από μεγάλες υπερφορτώσεις.
  • Δεν υπάρχει κίνδυνος από ανοιχτό δευτερεύον κύκλωμα.
  • Εφαρμογές

Παρακολούθηση πολύ υψηλών ρευμάτων

  • Μέτρηση κυμάτωσης DC
  • Παρακολούθηση αρμονικών και μεταβατικών φαινομένων
  • Συστήματα παρακολούθησης & ελέγχου ισχύος
  • Εφαρμόσιμο σε ηλεκτρονικούς μετρητές ενέργειας Watt-hour
  • Παρακολούθηση ποιότητας ισχύος
  • Ηλεκτρικός φούρνος
  • Διαχείριση αρμονικών
  • Προστασία ρελέ
  • Προδιαγραφές

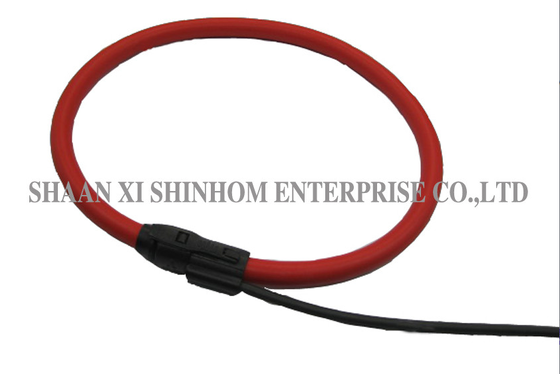

Ευέλικτη τροχιά Rogowski 100kA ευρείας συχνότητας για την παρακολούθηση της ποιότητας της ισχύος και την προστασία του ρελέ

ΜΟΝΤΕΛΟ

ZRC-50 ZRC-100 ZRC-150 Μήκος πηνίου
214mm 375mm 535mm Μέγεθος παραθύρου
50mm 100mm 150mm Ονομαστικό ρεύμα αναφοράς
600A 1000A 3000A Βάρος
Περίπου 100-120g Αναλογία
Βαθμονομημένο 100mV/kA@50Hz

85mV/kA@50Hz

50mV/kA@50Hz

Μη βαθμονομημένο
105mV/kA@50Hz Ακρίβεια ανάγνωσης
Βαθμονομημένο

<0.5% (κεντρική θέση, 25℃)Μη βαθμονομημένο

<5% ανοχή (κεντρική θέση, 25℃)Μέγιστο μετρήσιμο ρεύμα
100kA Αντίσταση πηνίου
από 100 έως 250Ω Τμήμα πηνίου
8mm Μήκος καλωδίου
2 μέτρα Θερμοκρασία
Μη βαθμονομημένο 200ppm/C Βαθμονομημένο 400ppm/C
Σφάλμα θέσης
±1% μέγιστο Έξοδος στα 0Α (μηδενική απόκλιση)
≤0.1mV Σφάλμα φάσης
≤0.5° Γραμμικότητα
±0.2% της ανάγνωσης Εύρος ζώνης
1Hz έως 100kHz (-3dB) Θερμοκρασία λειτουργίας
-30℃ έως +80℃ Θερμοκρασία αποθήκευσης
-40℃ έως +90℃ Για άλλες απαιτήσεις, παρακαλούμε επικοινωνήστε μαζί μας για OEM.
Υπάρχουν διάφορες προδιαγραφές για να επιλέξετε.

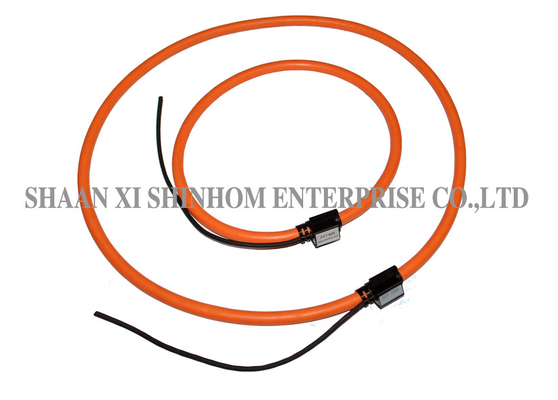

Ευέλικτη τροχιά Rogowski 100kA ευρείας συχνότητας για την παρακολούθηση της ποιότητας της ισχύος και την προστασία του ρελέ

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ ενός πηνίου Rogowski και ενός παραδοσιακού μετασχηματιστή ρεύματος (CT);

Α:

Το πηνίο Rogowski έχει δομή αερόψυκτου πυρήνα χωρίς προβλήματα κορεσμού πυρήνα. Η βραχυπρόθεσμη υπερφόρτωση υψηλού ρεύματος δεν θα καταστρέψει τη συσκευή. Η δευτερεύουσα έξοδος είναι σήμα χαμηλής τάσης, οπότε ένα ανοιχτό κύκλωμα δεν παρουσιάζει κίνδυνο υψηλής τάσης, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.Ε: Ποια είναι τα πλεονεκτήματα ενός ευέλικτου πηνίου Rogowski στη μέτρηση υψηλών ρευμάτων;

Α:

Το πηνίο Rogowski έχει δομή αερόψυκτου πυρήνα χωρίς προβλήματα κορεσμού πυρήνα. Η βραχυπρόθεσμη υπερφόρτωση υψηλού ρεύματος δεν θα καταστρέψει τη συσκευή. Η δευτερεύουσα έξοδος είναι σήμα χαμηλής τάσης, οπότε ένα ανοιχτό κύκλωμα δεν παρουσιάζει κίνδυνο υψηλής τάσης, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.Ε: Ποιος είναι ο αντίκτυπος του σχεδιασμού χωρίς πυρήνα στην απόκριση συχνότητας;

Α:

Το πηνίο Rogowski έχει δομή αερόψυκτου πυρήνα χωρίς προβλήματα κορεσμού πυρήνα. Η βραχυπρόθεσμη υπερφόρτωση υψηλού ρεύματος δεν θα καταστρέψει τη συσκευή. Η δευτερεύουσα έξοδος είναι σήμα χαμηλής τάσης, οπότε ένα ανοιχτό κύκλωμα δεν παρουσιάζει κίνδυνο υψηλής τάσης, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.Ε: Ποια είναι η ασφάλεια του πηνίου Rogowski όσον αφορά την υπερφόρτωση και το ανοιχτό κύκλωμα;

Α:

Το πηνίο Rogowski έχει δομή αερόψυκτου πυρήνα χωρίς προβλήματα κορεσμού πυρήνα. Η βραχυπρόθεσμη υπερφόρτωση υψηλού ρεύματος δεν θα καταστρέψει τη συσκευή. Η δευτερεύουσα έξοδος είναι σήμα χαμηλής τάσης, οπότε ένα ανοιχτό κύκλωμα δεν παρουσιάζει κίνδυνο υψηλής τάσης, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.
