Αρχική Σελίδα /Προϊόντα/τρέχων μετασχηματιστής αίσθησης/Μικροσκοπική σειρά CT υψηλής συχνότητας ACST για μέτρηση ενέργειας και παρακολούθηση ισχύος

Μικροσκοπική σειρά CT υψηλής συχνότητας ACST για μέτρηση ενέργειας και παρακολούθηση ισχύος

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Στροφές: 1:50, 1:100, 1:200 και 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
Εύρος Συχνοτήτων: 1kHz σε 1MHz
Γεια-δοχείο: 4000V,1mA,60S
Εσωτερική τρύπα: 4,5 χλστ
Εύρος Θερμοκρασίας: -25 ℃ έως +85 ℃
Θερμοκρασία αποθήκευσης: -40℃ έως +105℃
Επισημαίνω:

Μικροσκοπική υψηλής συχνότητας αξονική για τη μέτρηση ενέργειας

,

Μετασχηματιστής αισθητήρα ρεύματος σειράς ACST

,

Υψηλής συχνότητας CT για παρακολούθηση ισχύος
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά ACST
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

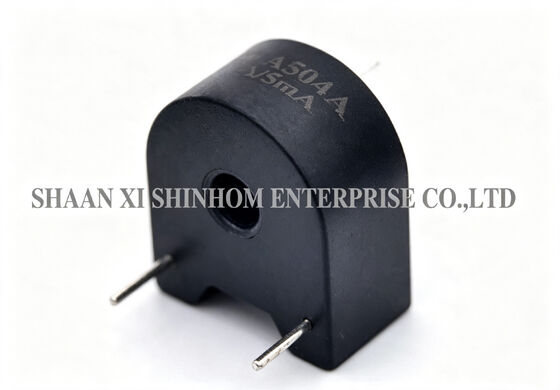

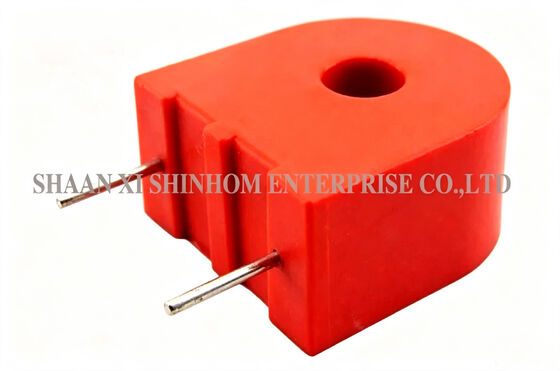

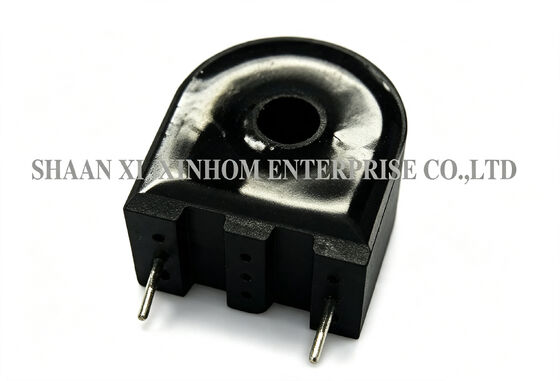

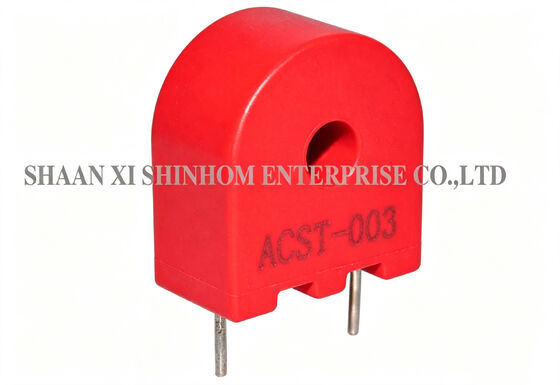

Η σειρά ACST PCB Mount μικροσκοπικός μετασχηματιστής ρεύματος συνεχούς, CT, μετασχηματιστής ρεύματος κατασκευαστής

ΗΗ σειρά ACSTΟ μικροσκοπικός μετασχηματιστής ρεύματος υψηλής συχνότητας που τοποθετείται σε PCB έχει σχεδιαστεί για εφαρμογές ανίχνευσης ρεύματος υψηλής συχνότητας, μέτρησης ενέργειας και παρακολούθησης ισχύος.Τέσσερις τυποποιημένες επιλογές αναλογίας στροφών είναι διαθέσιμες: 1:50, 1:100, 1:200Το προϊόν χρησιμοποιεί έναν τοροειδή πυρήνα και χαμηλό προφίλ σχεδιασμό.Το περίβλημα είναι κατασκευασμένο από αντιφλεγμονώδες υλικό PBT 94V0 με επωξικό επίχρισμα, διασφαλίζοντας σταθερή και αξιόπιστη δομή.Το ανοσοποιητικό χαρακτηριστικό συνεχούς ρεύματος διασφαλίζει την ακρίβεια σε εφαρμογές ανίχνευσης ρεύματος που περιέχουν συστατικά συνεχούς ρεύματος.Αντίσταση μόνωσης: ≥100MΩ (500V DC).Αντιστέκεται στην δοκιμή τάσης: 4000V/1mA/60 δευτερόλεπτα. Χρησιμοποιείται ευρέως σε μετατροπείς AC/DC και DC-DC, μετρητές ενέργειας, πομπούς ισχύος, κυκλώματα ελέγχου ρεύματος υψηλής συχνότητας και δοκιμές ρεύματος παλμού.

Ειδικά χαρακτηριστικά

  • Διάστημα ρεύματος: έως 50A κατ' ανώτατο όριο
  • Αναλογία στροφών: 1:50, 1:100, 1:200 και 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
  • Πεδίο συχνότητας εργασίας: 1kHz έως 1MHz
  • Αντίσταση μόνωσης: 500V DC > 100MΩ
  • Υψηλή ισχύς: 4000V 1mA 60S
  • Πεδίο θερμοκρασίας: -25°C έως +85°C
  • Θερμοκρασία αποθήκευσης: -40°C έως +105°C
  • Αντίσταση στη θερμότητα συγκόλλησης:260°C για 10 δευτερόλεπτα
  • Χαμηλό προφίλ, κατευθείαν στο PCB.
  • PBT 94V0 Υπόθεση ανθεκτική στην καύση αιποξυλική ρητίνη, σταθερή.
  • Μετασχηματιστής τροειδούς υψηλής συχνότητας ρεύματος
  • Εφαρμογές: κύκλωμα ελέγχου ρεύματος υψηλής συχνότητας και δοκιμή ρεύματος παλμών, μετατροπείς AC/DC, DC-DC
  • Σημείωση: αριθμός μέρους και κωδικός ημερομηνίας

Εφαρμογές

  • Μετρητής ενέργειας εναλλασσόμενου ρεύματος Μετατροπέας ισχύος RTU
  • Μετασχηματιστής προστασίας ρεύματος
  • Μετρητής κλιματιζόμενης ενέργειας
  • Ηλεκτρονικό σύστημα παρακολούθησης
 Μικροσκοπική σειρά CT υψηλής συχνότητας ACST για μέτρηση ενέργειας και παρακολούθηση ισχύος Μικροσκοπική σειρά CT υψηλής συχνότητας ACST για μέτρηση ενέργειας και παρακολούθηση ισχύος

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Γενικές ερωτήσεις

Ε: Ποιες επιλογές αναλογίας στροφών είναι διαθέσιμες για τη σειρά ACST; Ποια είναι η διαφορά μεταξύ των μοντέλων με το προφίλ CT;

Α:ΗΗ σειρά ACSTπροσφέρει τέσσερις τυποποιημένες επιλογές αναλογίας στροφών:1:50,1:100,1:200, και1:300. Μοντέλα με τοΜετάφραση CT(π.χ. 1:50CT) υποδεικνύουν ότι η δευτερογενής επικάλυψη έχεικεντρικό κτύπημαΤα μοντέλα χωρίς το συμπέρασμα CT είναι τυπικές δευτερεύουσες εξόδους δύο καλωδίων.

Ε: Ποια είναι η σημασία του ανοσοποιητικού χαρακτηριστικού DC;

Α:ΗΑνεπαρκής συνεχήςτο χαρακτηριστικό σημαίνει ότι ο μετασχηματιστής ρεύματος διατηρεί την ακρίβεια κατά τη μέτρηση ρεύματος εναλλασσόμενου με συστατικά παραμερισμού συνεχούς ρεύματος.Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό στους μετατροπείς AC/DC, παρακολούθηση του ρεύματος φόρτισης/αφόρτισης της μπαταρίας και δοκιμή ρεύματος παλμού με προκατάληψη συνεχούς ρεύματος.
