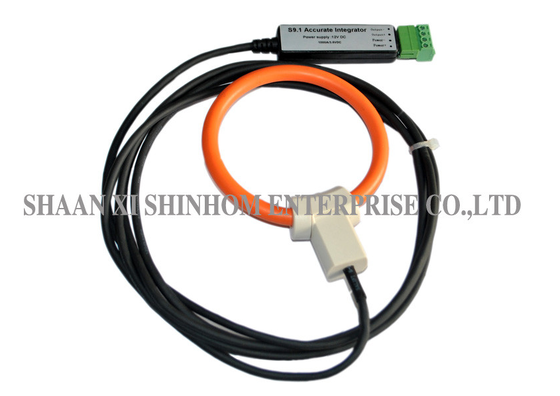

Υψηλή ακρίβεια Rogowski Coil ακρίβεια < 1% για συστήματα μέτρησης ισχύος και κατανεμημένων μετρήσεων

Αυτό...ευέλικτος αισθητήρας ρεύματος RogowskiΕίναι σχεδιασμένο για εφαρμογές παρακολούθησης υψηλού ρεύματος και μέτρησης ισχύος.προηγμένη τεχνολογία περιστροφής αεραγωγού πυρήνακαι αευέλικτη δομή σύνδεσης, προσαρμόζεται σε πρωτογενείς αγωγούς διαφόρων μεγεθών.Το προϊόν προσφέρειυψηλή ευαισθησία,υψηλή ακρίβεια, καιεξαιρετική γραμμικότηταΗ συσκευή μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε σκληρά περιβάλλοντα εργασίας (θερμοκρασία, υγρασία, EMI).Χρησιμοποιείται ευρέως στηνμέτρηση ισχύος,Παρακολούθηση κατάστασης,κατανεμημένη μέτρηση,Προστασία ρελέ, καιπαρακολούθηση ρεύματος υψηλής τάσηςΕίναι η ιδανική επιλογή για τη μέτρηση υψηλού ρεύματος και την ανάλυση της ποιότητας της ισχύος.

Χαρακτηριστικά

• Δυνατότητα να χωρέσει ένα εύρος μεγεθών πρωτογενών αγωγών.
• Χαρακτηρίζεται από υψηλή ευαισθησία, ακρίβεια, γραμμικότητα, ελάχιστη μετατόπιση φάσης.
• Κατάλληλο για σκληρά περιβάλλοντα λειτουργίας (θερμοκρασία, υγρασία, EMI).
• Διάστημα ρεύματος: 100A έως 100kA
• Ακριβότητα: < 1%
• Μετατόπιση φάσης: < 1 βαθμός σε 50/60Hz (< 0,5 βαθμοί τυπικά) /li>
• Γραμμικότητα: ±0,2% από 10% έως 100% του ονομαστικού πρωτογενούς ρεύματος
• Ευαισθησία κατάστασης του πρωτογενούς αγωγού: ± 2% μέγιστο
• Επιρροή εξωτερικού πεδίου: ± 1,5% μέγιστο
• Εργασιακή τάση τροχιάς: 1000VRMS ή 1000VDC
• Αντίσταση της κυλινδρικής διηλεκτρικής τάσης: 5kVRMS για 1 λεπτό
• Θερμοκρασία λειτουργίας: -20 oC έως +60 oC
• Καλώδια: Καλώδιο με ασπίδα ή ανάλογα με τις ανάγκες του πελάτη

Εφαρμογές

• Μετρητές ισχύος
• Παρακολούθηση της κατάστασης
• Διανεμημένα συστήματα μέτρησης
• Ηλεκτρικός φούρνος
• Προστασία ρελέ
• Παρακολούθηση ρεύματος γείωσης
• Παρακολούθηση ρεύματος υψηλής τάσης

Προδιαγραφές

Εδώ είναι μια ποικιλία προδιαγραφών για να διαλέξετε.

Γενικές ερωτήσεις

Ε: Ποια είναι η ακρίβεια και η γραμμικότητα της τροχιάς Rogowski;

Α:Αυτή η τροχιά Rogowski προσφέρει ακρίβεια< 1%και γραμμικότητα±0,2%(μέσα στο 10%-100% του εύρους ονομαστικού ρεύματος), εξασφαλίζοντας υψηλής ακρίβειας μέτρηση ρεύματος σε όλο το εύρος, κατάλληλη για εφαρμογές μέτρησης ενέργειας και ακριβούς παρακολούθησης.

Ε: Ποια είναι η μετατόπιση φάσης αυτού του προϊόντος;

Α:Σε συχνότητα γραμμής 50/60Hz, η μετατόπιση φάσης είναι< 1°Η χαμηλή μετατόπιση φάσης εξασφαλίζει ακριβή μέτρηση ισχύος, κατάλληλη για ανάλυση ποιότητας ισχύος και μέτρηση ισχύος.

Ε: Το προϊόν αυτό είναι ευαίσθητο στη θέση του αγωγού και στα εξωτερικά μαγνητικά πεδία;

Α:Η ευαισθησία της θέσης του οδηγού είναι± 2% μέγιστο, και η εξωτερική επίδραση του μαγνητικού πεδίου είναι±1,5% μέγιστοΑυτό δείχνει ότι η τροχιά Rogowski έχει καλή ανοσία στις αλλαγές της θέσης του αγωγού και τις παρεμβολές εξωτερικού μαγνητικού πεδίου, εξασφαλίζοντας σταθερή και αξιόπιστη μέτρηση.
