Αρχική Σελίδα /Προϊόντα/τρέχων μετασχηματιστής αίσθησης/Μετασχηματιστής ρεύματος υψηλής συχνότητας SMD CT02 σειρά έως 18A μικρότερο αποτύπωμα για μετατροπείς AC-DC και DC-DC

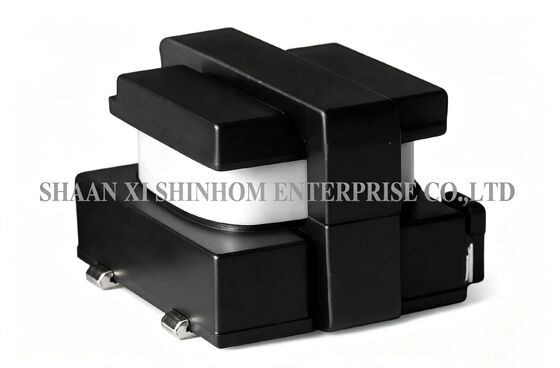

Μετασχηματιστής ρεύματος υψηλής συχνότητας SMD CT02 σειρά έως 18A μικρότερο αποτύπωμα για μετατροπείς AC-DC και DC-DC

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Στροφές: 1:50,1:100,1:150,1:200,1:250
Τρέχον εύρος: Έως 18Α
Χαρακτηριστικά συχνότητας: Υψηλή συχνότητα
Εγκατάσταση: SMD
Μέγεθος: 6,4*6,0*4,6 χλστ
Προσαρμοσμένο: Προσαρμοσμένο
Επισημαίνω:

Μετασχηματιστή ρεύματος SMD σειρά CT02

,

Μετασχηματιστή υψηλής συχνότητας ρεύματος έως 18A

,

Μετασχηματιστής αισθητήρα ρεύματος για μετατροπείς AC-DC
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά CT02
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων
Μετασχηματιστές Ρεύματος Επιφανειακής Στήριξης Σειράς CT02 Υψηλής Συχνότητας με Ρεύμα έως 18A

Η σειρά CT02 μετασχηματιστής ρεύματος υψηλής συχνότητας SMD διαθέτει σχεδιασμό ελάχιστου πακέτου. Ο ονομαστικός ρεύμα είναι έως 18A. Το εύρος συχνότητας είναι 1kHz έως 1MHz. Διατίθενται πέντε τυπικές επιλογές λόγου σπειρών: 1:50, 1:100, 1:150, 1:200 και 1:300, κατάλληλες για διαφορετικές απαιτήσεις ακρίβειας ανίχνευσης. Δοκιμή τάσης αντοχής: 1500VAC, εξασφαλίζοντας ασφαλή απομόνωση υψηλής προς χαμηλή τάση. Συμμορφώνεται με τα πρότυπα επιβραδυντικό φλόγας UL94V-0. Οι ηλεκτρικές προδιαγραφές βασίζονται σε δοκιμές σε θερμοκρασία περιβάλλοντος 25°C. Ο ονομαστικός ρεύμα ορίζεται ως η τιμή ρεύματος στην οποία το πρωτεύον ρεύμα συν το δευτερεύον ανακλώμενο ρεύμα (παράκαμψη λόγου σπειρών) προκαλεί αύξηση θερμοκρασίας 40°C. Χρησιμοποιείται ευρέως σε μετατροπείς AC-DC/DC-DC, μετατροπείς POL σημείου φορτίου, κυκλώματα ελέγχου ρεύματος υψηλής συχνότητας και εφαρμογές δοκιμών παλμικού ρεύματος.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
  • Μικρότερο αποτύπωμα
  • Δοκιμασμένο Hi-Pot στα 1500VAC
  • Εύρος συχνότητας λειτουργίας: 1kHz έως 1MHz
  • Εύρος ρεύματος: έως 18A μέγιστο
  • Λόγος σπειρών: 1:50. 1:100. 1:150, 1:200 και 1:300
ΕΦΑΡΜΟΓΕΣ:
  • Μετατροπείς AC/DC
  • Μετατροπείς DC/DC
  • Μετατροπείς POL
  • Κύκλωμα ελέγχου ρεύματος υψηλής συχνότητας και δοκιμή παλμικού ρεύματος
ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:
  • Δοκιμασμένο στα 10kHz, 0.1Vrms.
  • Ηλεκτρικές προδιαγραφές στους 25°C
  • Εύρος λειτουργίας: -40 °C έως +130 °C. Αυτός είναι ένας συνδυασμός θερμοκρασίας περιβάλλοντος συν την αύξηση θερμοκρασίας.
  • Συμμορφώνεται με UL 94-V0.
  • Ρεύμα DC μέσω του πρωτεύοντος, συν το ρεύμα DC μέσω του δευτερεύοντος τυλίγματος διαιρεμένο με τον λόγο σπειρών, για να προκληθεί αύξηση θερμοκρασίας 40°C στους 25°C περιβάλλοντος.
  • Όλα τα προϊόντα είναι συμβατά με RoHS

Μετασχηματιστής ρεύματος υψηλής συχνότητας SMD CT02 σειρά έως 18A μικρότερο αποτύπωμα για μετατροπείς AC-DC και DC-DC

Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα του ελάχιστου μεγέθους συσκευασίας της σειράς CT02;

Α: Ο σχεδιασμός ελάχιστου πακέτου καθιστά τη σειρά CT02 ιδιαίτερα κατάλληλη για σχεδιασμούς συμπαγών τροφοδοτικών με περιορισμένο χώρο, όπως μετατροπείς POL (σημείου φορτίου), μονάδες τροφοδοσίας φορητών συσκευών και διατάξεις PCB υψηλής πυκνότητας. Επιτρέπει την ακριβή ανίχνευση ρεύματος και τον έλεγχο ανάδρασης εντός περιορισμένου χώρου.

Ε: Πώς ορίζεται ο ονομαστικός ρεύμα 18A;

Α: Ο ονομαστικός ρεύμα ορίζεται ως η τιμή ρεύματος στην οποία το πρωτεύον ρεύμα συν το δευτερεύον ανακλώμενο ρεύμα (παράκαμψη λόγου σπειρών) προκαλούν μαζί μια αύξηση θερμοκρασίας 40°C, δοκιμασμένη σε θερμοκρασία περιβάλλοντος 25°C. Σε πραγματικές εφαρμογές, βεβαιωθείτε ότι το συνολικό ρεύμα δεν υπερβαίνει την ονομαστική τιμή και ότι η θερμοκρασία του εξαρτήματος (θερμοκρασία περιβάλλοντος + αύξηση θερμοκρασίας) δεν υπερβαίνει τους 130°C.
