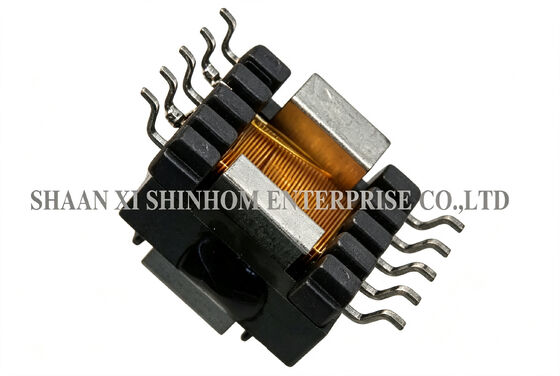

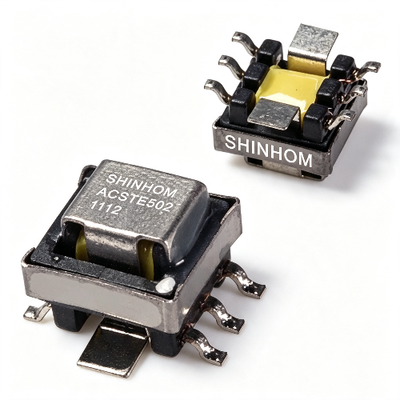

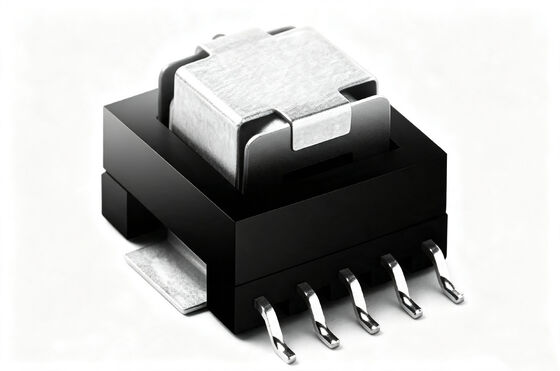

Μετασχηματιστής αισθητήρα ρεύματος SMD σειρά ACSTE12 Μέχρι 35A για μετατροπείς συνεχούς ρεύματος και ρεύματος αντιστροφής

Μετασχηματιστής αισθητήρα ρεύματος SMD σειράς ACSTE12

ΗΗ σειρά ACSTE12Ο μετασχηματιστής αισθητήρα ρεύματος SMD έχει σχεδιαστεί για ανίχνευση ρεύματος σε εφαρμογές μετατροπέα DC-DC και AC-DC. Το ονομαστικό ρεύμα είναι έως 35A, με εύρος συχνοτήτων από 1kHz έως 500kHz.Το προϊόν χρησιμοποιεί συσκευασία SMD χαμηλού προφίλ (ύψος 10 mm), μεγέθους 19,9 mm × 15,0 mm), συμβατό με αυτοματοποιημένες διαδικασίες τοποθέτησης και συγκόλλησης με επανεξέταση.2, EE5, EE8.3Χρησιμοποιείται ευρέως στη μέτρηση ενέργειας, την παρακολούθηση της ισχύος, τις CT προστασίας, τους μετατροπείς AC/DC και τους μετατροπείς DC-DC.

Ειδικά χαρακτηριστικά

• Υψόμετρος: 10 mm μέγιστο
• Αποτύπωμα: 19,9 mm X 15,0 mm Max
• Περιοχή συχνοτήτων: 1KHz έως 500KHz
• Διορισμένο ρεύμα: έως 35A
• Μετασχηματιστές ρεύματος SMD χαμηλού προφίλ
• Πλήρης επιλογή των αναλογιών στροφών
• EE4.2 EE5 EE8.3 EF12.6 διαθέσιμα
• Διορθωτικό για εφαρμογές επιλογής και θέσης
• Αντιστέκεται στην επανεξέταση της συγκόλλησης

Εφαρμογές

1. Μετρητής ενέργειας εναλλασσόμενου ρεύματος Μετατροπέας ισχύος RTU
2. Μετασχηματιστής προστασίας ρεύματος
3. Μετρητής κλιματιζόμενης ενέργειας
4. Ηλεκτρονικό σύστημα παρακολούθησης
5. Μετατροπείς συνεχούς ρεύματος
6. Μετατροπείς AC/DC

ΤΕΧΝΙΚΗ ΠΕΡΙΓΝΩΜΗ

1. Αντίσταση μόνωσης: 500V DC > 100MΩ
2. Υψηλή ισχύς: 1500V 1mA 60S
3. Περιοχή θερμοκρασίας: -40°C έως +125°C
4. Θερμοκρασία αποθήκευσης: -40°C έως +125°C
5. Αντίσταση στη θερμότητα συγκόλλησης:260°C για 10 δευτερόλεπτα
6. Σημείωση: αριθμός μέρους και κωδικός ημερομηνίας

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
