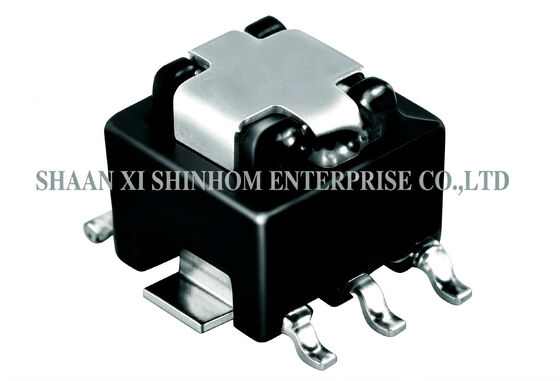

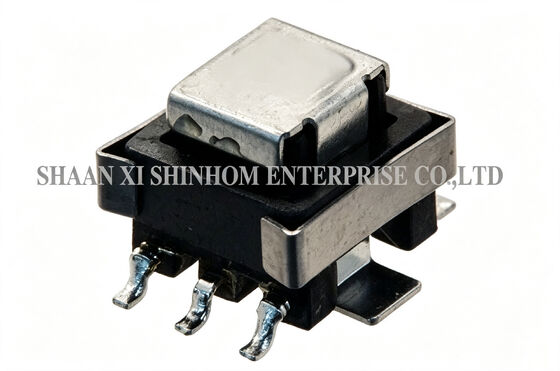

Μετασχηματιστής Ρεύματος SMD Υψηλής Συχνότητας Σειράς ACSTE50 Έως 50A για Μέτρηση Ενέργειας και Παρακολούθηση Ισχύος

Ο μετασχηματιστής ρεύματος υψηλής συχνότητας SMD σειράς ACSTE50 είναι σχεδιασμένος για εφαρμογές μέτρησης ενέργειας AC, παρακολούθησης ισχύος και προστασίας. Το προϊόν χρησιμοποιεί έναν πυρήνα υψηλής συχνότητας όσο και διαδικασία συσκευασίας SMD. Υποστηρίζει ένα ευρύ φάσμα απόκρισης συχνότητας από 50kHz έως 1MHz. Το μέγιστο ρεύμα ανίχνευσης είναι 50A. Η εποξειδική ενθυλάκωση παρέχει εξαιρετική απόδοση κατά της μαγνητικής παρεμβολής, εξασφαλίζοντας ακριβή και σταθερή μέτρηση σε πολύπλοκα ηλεκτρομαγνητικά περιβάλλοντα. Αντέχει 2000VAC (πρωτεύον προς δευτερεύον), εξασφαλίζοντας ασφάλεια και αξιοπιστία. Η δευτερεύουσα μέτρηση εξάγεται στους ακροδέκτες 1-3. Οι μέθοδοι συγκόλλησης υποστηρίζουν τόσο κυματοειδή συγκόλληση όσο και συγκόλληση αναρροής, συμβατές με αυτοματοποιημένες γραμμές παραγωγής SMT. Χρησιμοποιείται ευρέως σε μετρητές ενέργειας AC, μετατροπείς ισχύος, απομακρυσμένες μονάδες τερματικού RTU, CTs προστασίας και ηλεκτρονικά συστήματα παρακολούθησης.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Μετασχηματιστής ρεύματος υψηλής συχνότητας
• Χαμηλού προφίλ
• Ρεύμα: έως 50A
• Υψηλή συχνότητα (1kHz έως 1MHz)
• Ισχυρό εποξειδικό υλικό κατά των μαγνητικών διαταραχών

ΕΦΑΡΜΟΓΕΣ:

• Μετρητής ενέργειας AC, Μετατροπέας ισχύος, RTU
• Μετασχηματιστής ρεύματος προστασίας
• Μετρητής κιλοβατώρας AC
• Ηλεκτρονικό σύστημα παρακολούθησης

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:

• Εύρος συχνότητας λειτουργίας: 50KHz~1MHz
• Συχνότητα δοκιμής: 10 KHz 0.1Vrms
• Hi-pot: 2000VAC, Πρωτεύον προς Δευτερεύον
• Μέγιστο ρεύμα ανίχνευσης: 20A
• Όλες οι δευτερεύουσες μετρήσεις είναι στους ακροδέκτες 1-3
• Μέθοδοι συγκόλλησης: Κυματοειδής, Αναρροής

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
