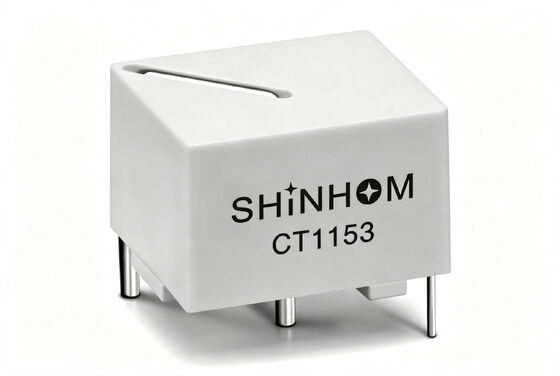

Μετασχηματιστής υψηλής συχνότητας αισθητήρα ρεύματος CT11 σειρά για SMPS και έλεγχο φωτισμού

ΗΣειρά CT11 Ο μετασχηματιστής αισθητήρα ρεύματος υψηλής συχνότητας που τοποθετείται σε PCB έχει σχεδιαστεί για εφαρμογές παροχής ρεύματος (SMPS). παρέχει σήματα ανατροφοδότησης εξόδου σε κυκλώματα ελέγχου παλμών,η οποία επιτρέπει τη ρύθμιση χαμηλού κόστους ισχύοςΤο ονομαστικό κύριο ρεύμα είναι25Α(μέγιστο40ΑΤο εύρος συχνοτήτων είναι έως και500 kHzΤο προϊόν χρησιμοποιείπυρήνας φερριτικού υψηλής διαπερατότηταςΕπτά προδιαγραφές αναλογίας στροφών είναι διαθέσιμες:1:50, 1:100, 1:150, 1:200, 1:300, 1:500, και 1:1000, κατάλληλο για διαφορετικές απαιτήσεις ακρίβειας ανίχνευσης.χαμηλού προφίλ PCB-mountΗ σχεδίαση είναι διαθέσιμη σε πολλαπλά δομικά στυλ.Διακόπτης τροφοδοσίας, ελέγχου φωτισμού και ελέγχου διακόπτηεφαρμογές.

• Μετασχηματιστές ρεύματος υψηλής συχνότητας για εφαρμογές SMPS
• Μετασχηματιστές ρεύματος από φερρίτη υψηλής διαπερατότητας
• Μετασχηματιστές ρεύματος χαμηλού προφίλ
• Μετασχηματιστές ρεύματος για τοποθέτηση σε PCB
• Αξιόπιστοι μετασχηματιστές γραμμικής απόδοσης
• Σχέδιο στροφών: 1:50:100,1:150,1:200,1:300,1:500,11000 διαθέσιμα
• Πολλά διαφορετικά είδη δομής και στυλ για την επιλογή σας.
• Τα ειδικά είναι ευπρόσδεκτα.
• Οι μετασχηματιστές αισθητήρα ρεύματος παρέχουν ανατροφοδότηση εξόδου στο κύκλωμα ελέγχου παλμών που επιτρέπει τη χαμηλού κόστους ρύθμιση τροφοδοσιών ρεύματος με διακόπτη
• 25A Κατηγοριοποιημένο πρωταρχικό ρεύμα ((40A Max)
• Μέγιστη συχνότητα 500 kHz

• τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη
• φωτισμός
• χειριστήρια διακόπτη

• Αντίσταση μόνωσης: 500V DC > 100MΩ
• Υψηλή ισχύς: 4000V 1mA 60S
• Περιοχή θερμοκρασίας: -40°C έως +125°C
• Θερμοκρασία αποθήκευσης: -40°C έως +125°C
• Αντίσταση στη θερμότητα συγκόλλησης:260°C για 10 δευτερόλεπτα
• Σημείωση: αριθμός μέρους και κωδικός ημερομηνίας

Σημειώσεις:Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
