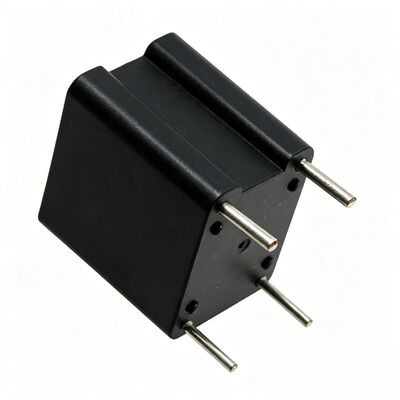

Μετασχηματιστής ρεύματος υψηλής ακρίβειας PCB ACST-2 σειρά έως 15A για SMPS ανίχνευση ρεύματος

Μετασχηματιστές Ρεύματος PCB Mount Υψηλής Ακρίβειας Σειράς ACST-2 με Εύρος Ρεύματος έως 15A Διαθέσιμοι

Ο σειράς ACST-2 μετασχηματιστής ρεύματος υψηλής ακρίβειας για τοποθέτηση σε PCB έχει σχεδιαστεί για εφαρμογές ανίχνευσης ρεύματος σε τροφοδοτικά μεταγωγής. Το ονομαστικό ρεύμα είναι έως 15A, με εύρος συχνότητας από 10kHz έως 200kHz. Διατίθενται τέσσερις τυπικές επιλογές λόγου σπειρών: 1:50, 1:100, 1:200 και 1:300, με αντίστοιχες δευτερεύουσες σπείρες 50, 100, 200 και 300 σπείρες. Το προϊόν χρησιμοποιεί πρωτεύον τύλιγμα 1 σπείρας και σύστημα μόνωσης 130°C. Η τάση απομόνωσης είναι 3750Vrms, πληρώντας τις απαιτήσεις μόνωσης IEC950. Υποστηρίζει τόσο μονοπολικές όσο και διπολικές λειτουργίες. Χρησιμοποιείται ευρέως σε δειγματοληψία ρεύματος τροφοδοτικών μεταγωγής, προστασία από υπέρταση ρεύματος και εφαρμογές ελέγχου ανάδρασης.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Πληροί τις απαιτήσεις μόνωσης IEC950
• Τάση διάρρηξης πρωτεύοντος προς δευτερεύον 3750Vrms
• Εύρος συχνότητας 10kHz έως 200kHz
• Εύρος ρεύματος: έως 15A μέγιστο
• Λόγος σπειρών: διαθέσιμοι 1:50, 1:100, 1:200, 1:300
• Θερμοκρασία λειτουργίας: -40 έως 85°C

Εφαρμογές

• Ανίχνευση ρεύματος τροφοδοτικών μεταγωγής

• Κυκλώματα προστασίας από υπέρταση ρεύματος

• Έλεγχος ανάδρασης ρεύματος

• Μετατροπείς υψηλής συχνότητας ισχύος

• Μονοπολικά τροφοδοτικά μεταγωγής

• Διπολικά τροφοδοτικά μεταγωγής

• Μετατροπείς DC-DC

• Παρακολούθηση παλμικού ρεύματος

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

• Αυτοί οι μετασχηματιστές ανίχνευσης ρεύματος έχουν πρωτεύον τύλιγμα 1 σπείρας, δευτερεύουσες σπείρες (Ns) όπως αναφέρεται στον πίνακα, και σύστημα μόνωσης 130°C.
• Οι τιμές αναφοράς είναι για μονοπολική λειτουργία, 50kHz, 40% κύκλο λειτουργίας και εκτιμώμενη αύξηση θερμοκρασίας 55°C.
• Το μέγιστο χρησιμοποιήσιμο ρεύμα αιχμής ανίχνευσης (IPK) εξαρτάται από την αύξηση θερμοκρασίας ή τον κορεσμό πυρήνα, τα οποία πρέπει να αξιολογηθούν για τις συνθήκες λειτουργίας.
• Αυτοί οι Μετασχηματιστές Ανίχνευσης Ρεύματος συνιστώνται για εφαρμογές τροφοδοτικών μεταγωγής, μονοπολικές ή διπολικές, που λειτουργούν σε συχνότητες από 10kHz έως 200kHz.
• Ο συντελεστής κλίμακας (KVI) είναι ανάλογος του αντιστάτη τερματισμού (RT) και ισούται με 1 volt/amp όταν RT=NS.
• Η δευτερεύουσα αυτεπαγωγή (Ls) μετράται στα 15kHz και 0.5V για ACST-2050, 1V για ACST-2100, 2V για ACST-2200 και 3V για ACST-2300.

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις

Ε: Πώς υπολογίζεται ο συντελεστής κλίμακας για τη σειρά ACST-2;

Α: Ο συντελεστής κλίμακας KVI είναι ανάλογος του αντιστάτη τερματισμού RT. Ο τύπος είναι KVI = 1V/A × (RT / Ns), όπου Ns είναι ο αριθμός των δευτερευουσών σπειρών. Όταν RT = Ns (σε Ω), KVI = 1V/A, που σημαίνει ότι 1A πρωτεύοντος ρεύματος παράγει 1V δευτερεύουσας τάσης εξόδου. Για παράδειγμα, για το ACST-2050 (Ns=50), με αντιστάτη τερματισμού 50Ω, 1A πρωτεύοντος ρεύματος παράγει 1V δευτερεύον.

Ε: Πώς να επιλέξετε τον σωστό λόγο σπειρών;

Α: Η επιλογή του λόγου σπειρών εξαρτάται από το εύρος του πρωτεύοντος ρεύματος και την απαιτούμενη δευτερεύουσα τάση δειγματοληψίας. Ένας χαμηλότερος λόγος σπειρών (π.χ., 1:50) έχει λιγότερες δευτερεύουσες σπείρες, υψηλότερο ρεύμα εξόδου και είναι κατάλληλος για ανίχνευση μεγαλύτερων ρευμάτων. Ένας υψηλότερος λόγος σπειρών (π.χ., 1:300) έχει περισσότερες δευτερεύουσες σπείρες, χαμηλότερο ρεύμα εξόδου και είναι κατάλληλος για μικρότερα ρεύματα ή εφαρμογές που απαιτούν υψηλότερη τάση εξόδου. Συνιστούμε την επιλογή με βάση το μέγιστο πρωτεύον ρεύμα και την τιμή του αντιστάτη τερματισμού.

Ε: Ποια είναι η διαφορά μεταξύ μονοπολικής και διπολικής λειτουργίας;

Α: Στη μονοπολική λειτουργία, το πρωτεύον ρεύμα ρέει πάντα προς την ίδια κατεύθυνση (θετική ή αρνητική), που συναντάται συνήθως σε τοπολογίες όπως οι μετατροπείς flyback. Στη διπολική λειτουργία, το πρωτεύον ρεύμα εναλλάσσεται μεταξύ θετικού και αρνητικού, που συναντάται συνήθως σε τοπολογίες όπως οι μετατροπείς push-pull και full-bridge. Η σειρά ACST-2 υποστηρίζει και τις δύο λειτουργίες. Τα δεδομένα απόδοσης αναφοράς παρέχονται στα 50kHz με κύκλο λειτουργίας 40%.
