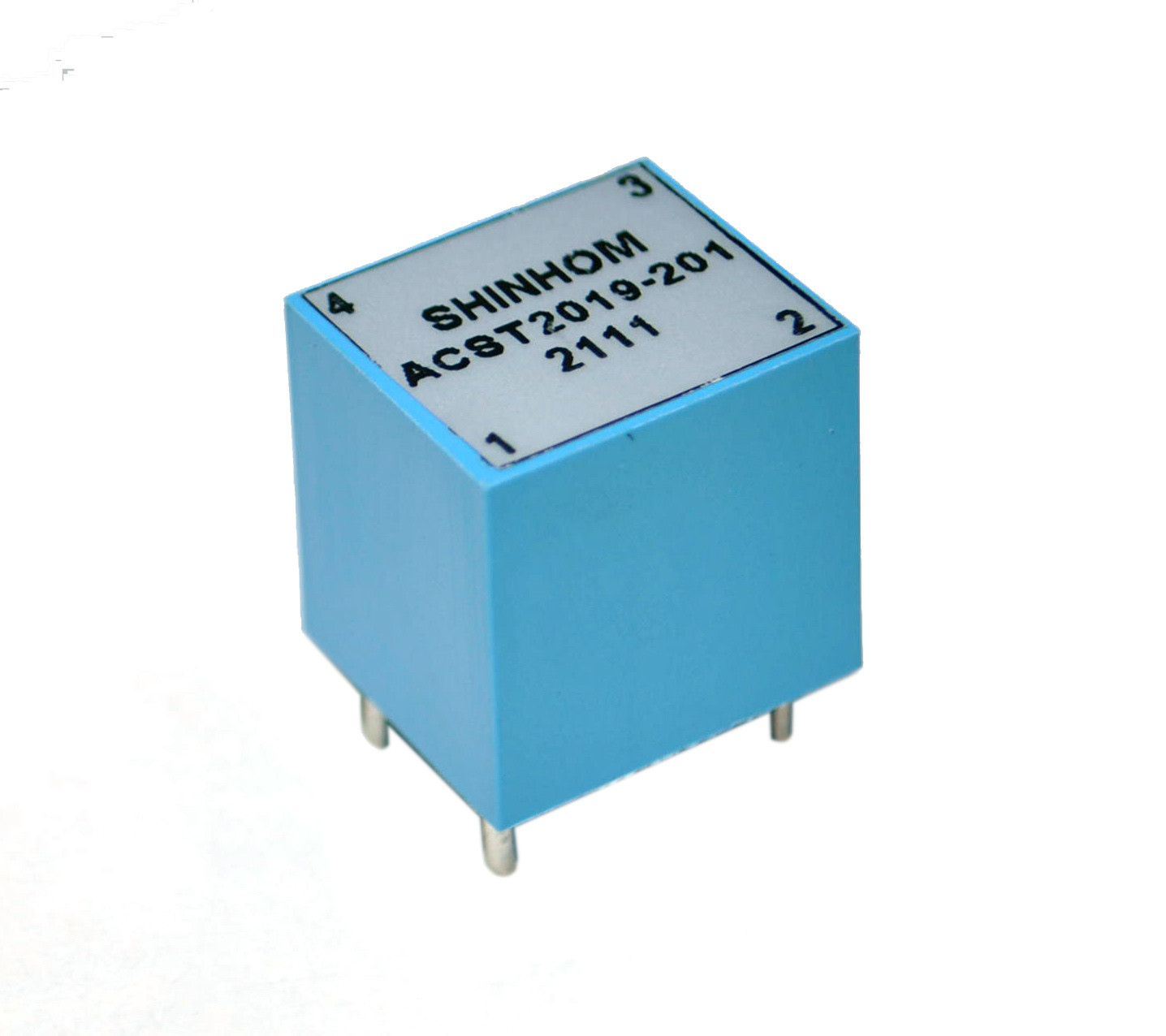

Εποξικός μετασχηματιστής 38A 10kHz αίσθησης ενθυλάκωσης τρέχων

ACST2019 τα PCB σειράς τοποθετούν τους τρέχοντες μετασχηματιστές υψηλής ακρίβειας με μέχρι τη μέγιστη τρέχουσα σειρά 38A διαθέσιμη

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

• Φάσμα συχνότητας: 10kHz σε 1MHz
• Σχεδιασμένος για τη χρήση με τις παροχές ηλεκτρικού ρεύματος μετατροπής
• Αυτό τρέχοντες αισθαμένος μετασχηματιστές σχεδιάζεται
• Ανταποκριθείτε προδιαγραφή μόνωσης UL/CSA/IEC 60950 στην ενισχυμένη και παρέχετε το διασκορπισμό 3 χιλ./την εκκαθάριση μεταξύ αρχικό και δευτεροβάθμιο windings. Τύλιγμα στο τύλιγμα
• Ενισχυμένη μόνωση ανά IEC 380
• Εποξική τοποθετημένη σε κάψα κατασκευή
• Τα υλικά καλύπτουν την απαίτηση UL94V-0
• Καλύπτει τις απαιτήσεις μόνωσης IEC950
• 3750Vrms αρχική έως δευτεροβάθμια τάση διακοπής
• Τρέχουσα σειρά: μέχρι το μέγιστο 38A
• Γυρίζει την αναλογία: 1:50, 1:100, 1:200, 1:300 διαθέσιμο
• Λειτουργούσα θερμοκρασία: -40 σε 85°C
• Τρέχοντες μετασχηματιστές υψηλής συχνότητας για τα appllications SMPS
• Ferrite υψηλός-διαπερατότητας τρέχοντες μετασχηματιστές
• Τρέχοντες μετασχηματιστές χαμηλός-σχεδιαγράμματος
• Τα PCB τοποθετούν τους τρέχοντες μετασχηματιστές
• Αξιόπιστοι γραμμικοί μετασχηματιστές απόδοσης
• Πολλά είδη differennt δομής και ύφους για την επιλογή σας.
• Επί παραγγελία είναι ευπρόσδεκτος.

ΣΗΜΕΙΩΣΗ:

• Η αυτεπαγωγή είναι για το δευτεροβάθμιο, μετρημένος 15,75 στο kHz, 1Vrms.
• Το βολτ-χρονικό προϊόν είναι για το δευτεροβάθμιο, βασισμένος το 2000 Gauss.
• Η λήξη της αξίας αντίστασης (RT) είναι βασισμένη στην παραγωγή 1 βολτ
• με 35 Amps που διατρέχουν του αρχικού. Ποικίλη λήξη
• η αντίσταση αυξάνει ή μειώνει την τάση παραγωγής/το αμπέρ
• σύμφωνα με την ακόλουθη εξίσωση: RT = Vout × Nsec/Iin.
• Το μέγιστο χρησιμοποιήσιμο μέγιστο ρεύμα αίσθησης (IPK) εξαρτάται από
• κορεσμός πυρήνων riseor θερμοκρασίας, ο οποίος πρέπει να αξιολογηθεί
• για τους λειτουργούντες όρους.
• Σειρά περιβαλλοντικής θερμοκρασίας: - 40℃ σε +85℃.
• Ηλεκτρικές προδιαγραφές σε 25℃.

Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
