SMD Toroidal Common Mode Inductor STC06 σειράς 100μH-12mH 17,4×17,4×7,62mm για καταστολή EMI/RFI

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

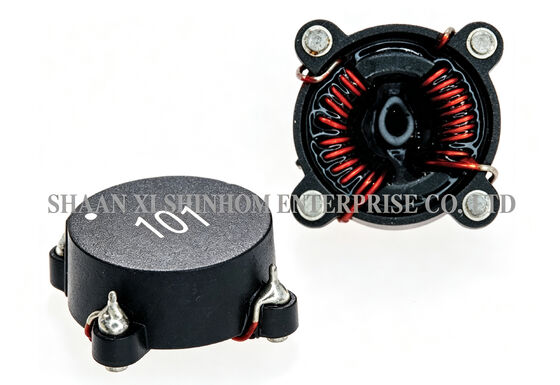

SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 100uH έως 12mH
Ονομαστικό ρεύμα: 0,5Α έως 6,95Α
Εγκατάσταση: smt
Συχνότητα δοκιμής: 100 kHz
Ανοχή: +50%/-30%
Φύση της λειτουργίας: πνιγμός
Επισημαίνω:

SMD Toroidal Common Mode Inductor

,

Common Mode Inductor για καταστολή RFI
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά STC06
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100000/μήνα
Περιγραφή προϊόντων
Τοροειδή πηνία επιφανειακής τοποθέτησης σειράς STC06, τσοκ 17,4*17,4*7,62 mm SMD Common mode

ΟΣειρά STC06Το σπειροειδές πηνίο κοινής λειτουργίας SMD διατίθεται σε τυπική συσκευασία 17,4*17,4*7,62mm. Το εύρος αυτεπαγωγής καλύπτει 100μH έως 12mH, ικανοποιώντας τις ανάγκες φιλτραρίσματος EMI από χαμηλές έως υψηλές συχνότητες.

Το προϊόν χρησιμοποιεί υλικό πυρήνα υψηλού κορεσμού για να διατηρεί σταθερή απόδοση υπό συνθήκες προκατάληψης υψηλού ρεύματος. Το χαμηλό DCR μειώνει την απώλεια ισχύος.

Η δομή του σπειροειδούς πυρήνα μειώνει αποτελεσματικά την ακτινοβολία EMI. Το πακέτο SMD υποστηρίζει αυτοματοποιημένη συναρμολόγηση pick-and-place.

Χρησιμοποιείται ευρέως σε ηλεκτρονικές συσκευές, μετατροπή DC-DC (παράλληλη λειτουργία), σύζευξη απομόνωσης, φιλτράρισμα εισόδου (λειτουργία σειράς) και καταστολή EMI/RFI.

Χαρακτηριστικά
  • Εύρος επαγωγής – 100µH έως 12mH, ευέλικτη επιλογή
  • Εξαιρετική απόδοση υψηλής συχνότητας
  • Υλικό πυρήνα υψηλού κορεσμού
  • Χαμηλή ακτινοβολία EMI
  • Χαμηλό DCR
  • Πακέτο SMD – υποστηρίζει αυτοματοποιημένη τοποθέτηση
  • Θερμοκρασία λειτουργίας – -40°C έως +125°C
  • Αντοχή μόνωσης – ≥1000MΩ (100V DC)
Εφαρμογές
  • Φιλτράρισμα ισχύος ηλεκτρονικής συσκευής
  • Μετατροπή DC-DC
  • Σύζευξη απομόνωσης
  • Φιλτράρισμα εισόδου
  • Καταστολή EMI/RFI
  • Τροφοδοτικά εξοπλισμού επικοινωνίας
  • Τροφοδοτικά βιομηχανικού ελέγχου
  • Περιφερειακά τροφοδοτικά υπολογιστών
ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:
  • Μέτρο επαγωγής στα 100KHz 0,1VRms.
  • Αντίσταση μόνωσης: 100Vdc 1KMΩmin.
  • Θερμοκρασία συγκόλλησης: 260℃ για 4±1 δευτερόλεπτα
  • Θερμοκρασία λειτουργίας: -40℃ έως +125℃
  • Θερμοκρασία αποθήκευσης: -55℃ έως +125℃
  • Διαφορετικό πακέτο διαθέσιμο ανά ειδικό αίτημα
  • Εφαρμόστηκε μέγιστος κορεσμός 35% στην προκατάληψη DC

SMD Toroidal Common Mode Inductor STC06 σειράς 100μH-12mH 17,4×17,4×7,62mm για καταστολή EMI/RFI

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

FAQ

Ε: Ποιο είναι το εύρος αυτεπαγωγής της σειράς STC06;

ΕΝΑ:ΟΣειρά STC06καλύπτει ένα εύρος επαγωγής από100μH έως 12mH, προσφέροντας πολλαπλές τυπικές τιμές επαγωγής για επιλογή. Το ευρύ φάσμα αυτεπαγωγής το καθιστά κατάλληλο για διάφορες εφαρμογές φιλτραρίσματος EMI από χαμηλές έως υψηλές συχνότητες. Για συγκεκριμένη επιλογή, ανατρέξτε στο φύλλο δεδομένων ή επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.

Ε: Για ποιες εφαρμογές είναι κατάλληλο το μέγεθος συσκευασίας 17,4*17,4*7,62mm;

ΕΝΑ:Αυτό το μέγεθος είναι ένα πακέτο SMD μεσαίου προς μεγάλο. Είναι κατάλληλο για εφαρμογές φιλτραρίσματος ισχύος που απαιτούν υψηλότερη επαγωγή ή ονομαστικό ρεύμα, όπως βιομηχανικά τροφοδοτικά, εξοπλισμός επικοινωνίας και ηλεκτρονικά αυτοκινήτων. Το μεγαλύτερο πακέτο παρέχει περισσότερο χώρο στον πυρήνα, επιτρέποντας υψηλότερες τιμές επαγωγής και ικανότητα μεταφοράς ρεύματος.

Ε: Ποια είναι τα πλεονεκτήματα του υλικού πυρήνα υψηλού κορεσμού;

ΕΝΑ:Το υλικό πυρήνα υψηλού κορεσμού προσφέρει υψηλότερη πυκνότητα ροής κορεσμού. Είναι λιγότερο πιθανό να κορεσθεί σε συνθήκες πόλωσης υψηλού ρεύματος, διασφαλίζοντας ότι το τσοκ κοινής λειτουργίας διατηρεί σταθερή την επαγωγή και την απόδοση φιλτραρίσματος εντός του εύρους ονομαστικού ρεύματος. Ο κορεσμός μεροληψίας DC είναι μέχρι35%, παρέχοντας επαρκές περιθώριο ρεύματος.
