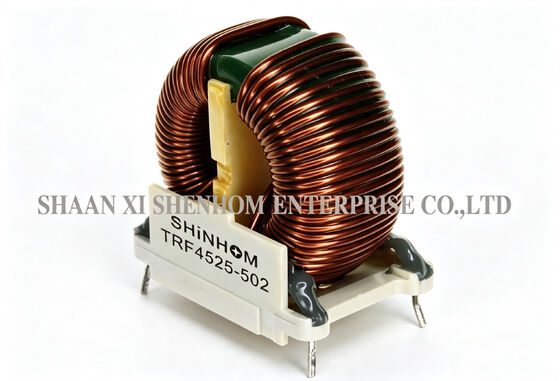

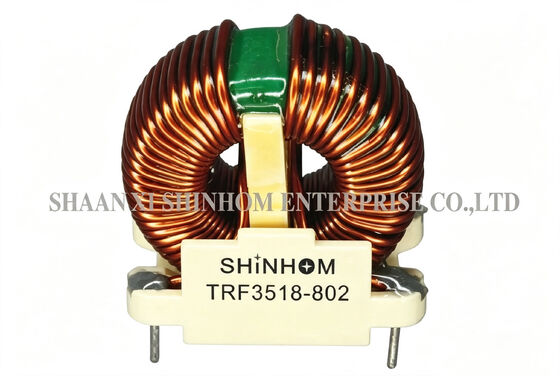

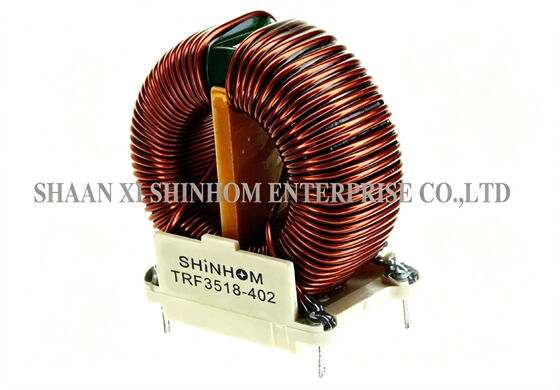

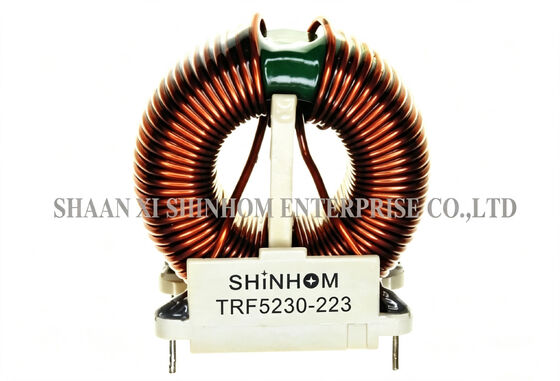

Σειρά TRF υψηλής συχνότητας τροειδούς κοινού τρόπου θορύβου για καταστολή θορύβου αγωγών AC/DC και DC/DC

ΗΣειρά TRFΤο υψηλής συχνότητας τυροειδές common-mode choke χρησιμοποιεί ένα τυροειδές πυρήνα και διπλό στρογγυλοποιημένο σχεδιασμό.Συνήθης συχνότητα συντονισμού από 100KHz έως 3MHzΤο προϊόν προσφέρει εξαιρετική μηχανική αντοχή, χαμηλή DCR και χαμηλή αύξηση θερμοκρασίας.Πολλαπλά περιβλήματα στερέωσης PCB είναι διαθέσιμα για να ταιριάζουν σε διαφορετικές απαιτήσεις διάταξης. Περιοχή θερμοκρασίας λειτουργίας: -40 °C έως +105 °C. Χρησιμοποιείται ευρέως στην καταστολή θορύβου γραμμών AC/DC και DC/DC, στα συστήματα επικοινωνιών, στην αυτοκινητοβιομηχανική ηλεκτρονική, στις τηλεοράσεις LCD/PDP και στα περιφερειακά ηλεκτρονικά.

• 1Αξιολογήσεις.5A έως 18A
• 1mH έως 120mH διπλή ασφυξία
• Εξαιρετική Μηχανική Δυνατότητα
• Συντονισμός κοινής λειτουργίας από 100KHz έως 3MHz
• Υψηλή αξιοπιστία και εναλλακτική στερέωση PCB
• Χαμηλή αντίσταση και αύξηση της θερμοκρασίας

• Δίωξη θορύβου αγωγών συνεχούς ρεύματος, εναλλασσόμενου ρεύματος και συνεχούς ρεύματος
• Σύστημα επικοινωνίας
• Συστήματα αυτοκινήτων
• LCD/PDPΤηλεοπτικές συσκευές
• Υπολογιστικός περιφερειακός εξοπλισμός Συμμορφώνεται με τα πρότυπα της FCC VCCI CISPR FTZ, κλπ, εξαλείφοντας τον ηλεκτρομαγνητικό θόρυβο του κυκλώματος ισχύος και σήματος.

• Ανεπάρκεια επαγωγικότητας σε +50% -30%
• Μέγιστη τάση λειτουργίας:250V σε θερμοκρασία 40°C
• IDC Max: ονομαστικό ρεύμα AC/DC A @ 40°C
• Υψηλή θερμοκρασία 1500Vac σε θερμοκρασία 3S
• Δοκιμή επαγωγικότητας: 10KHz 0.1V HP4284A
• RDC:QuadTech 1880 εκατομμυριομέτρου
• Στάση υπερτάσης μέγιστο 10ms: 20X IDC
• Θερμοκρασία λειτουργίας: -40°C έως +105°C
• Θερμοκρασία αποθήκευσης: -40°C έως +105°C
• Αντίσταση στη θερμότητα συγκόλλησης:260°C για 10 δευτερόλεπτα

Ε: Σε ποια πρότυπα EMI συμμορφώνεται το προϊόν αυτό;

Α: Οι θρόκες κοινής λειτουργίας της σειράς TRF συμμορφώνονται με τα διεθνή πρότυπα EMI, συμπεριλαμβανομένων των FCC, VCCI, CISPR και FTZ.Βοηθούν τα προϊόντα σας να περάσουν τις δοκιμές συμμόρφωσης με τις εκπομπές και να μειώσουν τις ηλεκτρομαγνητικές παρεμβολές στις γραμμές ηλεκτρικής ενέργειας και σήματος.

Ε: Ποια είναι η σημασία της συχνότητας συντονισμού κοινής λειτουργίας 100KHz-3MHz;

Α: Οι θολωτές κοινής λειτουργίας παρέχουν την υψηλότερη αντίσταση κοινής λειτουργίας κοντά στη συχνότητα συντονισμού, επιτυγχάνοντας βέλτιστη καταστολή θορύβου.Το εύρος συχνοτήτων συντονισμού 100KHz-3MHz καλύπτει τις κύριες ζώνες συχνοτήτων EMI των διακόπτων τροφοδοτήσεων και των ψηφιακών κυκλωμάτων, εξασφαλίζοντας αποτελεσματική εξασθένιση του θορύβου κοινής λειτουργίας σε κρίσιμες περιοχές συχνοτήτων.

Ε: Πώς η ανοχή επαγωγικότητας +50%/-30% επηρεάζει την επιλογή;

Α: Αυτό το εύρος ανοχής σημαίνει ότι η πραγματική επαγωγικότητα μπορεί να είναι έως και 50% υψηλότερη ή 30% χαμηλότερη από την ονομαστική τιμή.εξασφαλίζει ότι η επαγωγικότητα πληροί τις ελάχιστες απαιτήσεις φιλτραρίσματος σε ολόκληρο το εύρος πλήρους θερμοκρασίας και ρεύματος λειτουργίαςΣυνιστούμε να επιτρέπεται επαρκές περιθώριο σε κρίσιμα σχέδια.
