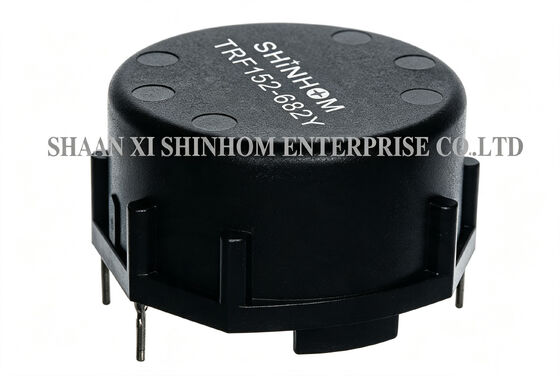

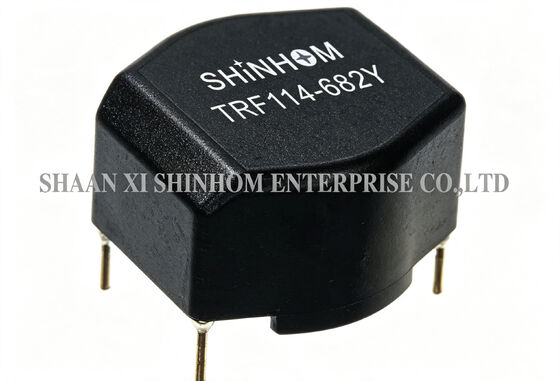

Μεγάλη Temp Toroidal Common Mode Inductor TRF σειρά για LCD/PDP τηλεοράσεις και περιφερειακά συστήματα υπολογιστών

Το πηνίο κοινού τρόπου της σειράς TRF διαθέτει πλαστική θήκη και σχεδιασμό πυρήνα τοροειδούς. Το ονομαστικό ρεύμα καλύπτει από 0,3Α έως 8Α. Οι τιμές αυτεπαγωγής κυμαίνονται από 0,7mH έως 100mH (διπλή περιέλιξη). Η συχνότητα συντονισμού κοινού τρόπου κυμαίνεται από 100KHz έως 3MHz. Η πλαστική θήκη παρέχει εξαιρετική μηχανική αντοχή και περιβαλλοντική προστασία, κατάλληλη για διάφορες σκληρές συνθήκες λειτουργίας. Η χαμηλή DCR και η χαμηλή αύξηση θερμοκρασίας εξασφαλίζουν αποτελεσματική λειτουργία. Διατίθενται πολλαπλά στυλ θήκης για τοποθέτηση σε PCB για να καλύψουν διαφορετικές απαιτήσεις διάταξης. Εύρος θερμοκρασίας λειτουργίας: -40°C έως +105°C. Αντοχή στη θερμότητα συγκόλλησης: 260°C/10 δευτερόλεπτα. Χρησιμοποιείται ευρέως στην καταστολή θορύβου γραμμής AC/DC και DC/DC, στα συστήματα επικοινωνιών, στα ηλεκτρονικά αυτοκινήτων, στις τηλεοράσεις LCD/PDP και στα περιφερειακά υπολογιστών.

• Ονομαστικές τιμές από 0,3Α έως 8Α
• Διπλά πηνία από 0,7mH έως 100mH
• Εξαιρετική Μηχανική Αντοχή
• Συντονισμός κοινού τρόπου από 100KHz έως 3MHz
• Υψηλή Αξιοπιστία και ποικιλία θηκών για τοποθέτηση σε PCB
• Χαμηλή αντίσταση και αύξηση θερμοκρασίας

• Καταστολή θορύβου γραμμής DC/DC, AC/DC
• Σύστημα Επικοινωνιών
• Συστήματα Αυτοκινήτων
• Τηλεοράσεις LCD/PDP
• Περιφερειακός Εξοπλισμός Υπολογιστών

1. Ανοχή αυτεπαγωγής σε +50% -30%
2. Μέγιστη τάση λειτουργίας: 250V στους 40°C
3. IDC Max: ονομαστικό ρεύμα AC/DC A @40°C
4. Hi-Pot 1500Vac περιέλιξη προς περιέλιξη 3S.
5. Δοκιμή αυτεπαγωγής: 10KHz 0,1V HP4284A
6. RDC: QuadTech 1880 Milliohmmeter
7. Μέγιστο ρεύμα υπερτάσεως 10ms: 20X IDC
8. Θερμοκρασία λειτουργίας: -40°C έως +105°C
9. Θερμοκρασία αποθήκευσης: -40°C έως +105°C
10. Αντοχή στη θερμότητα συγκόλλησης: 260°C για 10 δευτερόλεπτα

Σημείωση: 102, 112, 114, 142, 122,152 οριζόντια
202, 212, 214, 242, 222, 252 κάθετα

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.
