Μικρή χωρητικότητα συσπειρώσεως Common Mode Choke STR0903 σειράς UL94-V0 για καταστολή παρεμβολών Common-Mode

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

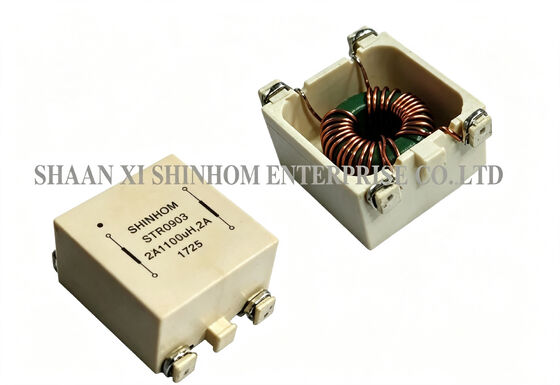

Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 1,1 mH έως 22 mH
Ονομαστικό ρεύμα: 0,3Α έως 2Α
Συχνότητα εργασίας: 50Hz έως 500kHz
Συχνότητα δοκιμής: 10KHz,0,1V
Τάση λειτουργίας: 250 VAC
Θερμοκρασία λειτουργίας: -40℃ έως +105℃
Πιστοποίηση: UL /RoHs /SGS,ISO9001 ISO14001
Εφαρμογή: Επαγωγείς ρυθμιστή μεταγωγής
Επισημαίνω:

Χαμηλή χωρητικότητα συσπειρώσεως common mode choke

,

UL94-V0 κοινό καθεστώς πνιγμού

,

Σφραγίδα καταστολής παρεμβολών κοινής λειτουργίας
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά STR0903
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων
STR0903 σειράς κοινού τρόπου επαγωγός Toroidal Core Common Mode Choke με θήκη,SMD κοινού τρόπου επαγωγός

ΗΣειρά STR0903Ο SMD toroidal common-mode επαγωγός χρησιμοποιεί σχεδιασμό διχασμένης περιστροφής και μονοστρωτής περιστροφής.Παρέχει εξαιρετικά χαμηλή χωρητικότητα μεταξύ συσπειρώσεων και παρέχει την υψηλότερη αντίσταση κοινής λειτουργίας σε ευρύ φάσμα συχνοτήτων (50Hz-500KHz), παρέχοντας εξαιρετικές επιδόσεις καταστολής παρεμβολών κοινής λειτουργίας.00,8% επαγωγικότητα διαρροής, η οποία παρέχει επίσης κάποια ικανότητα καταστολής διαφορικών συνθηκών.Πακέτο SMDυποστηρίζει τη συγκόλληση ατμολογικής φάσης και την υπέρυθρη συγκόλληση με επανειλημμένη ροή, με θερμική αντοχή συγκόλλησης260°C/10 δευτερόλεπταΧρησιμοποιείται ευρέως σεσυμπαγείς ηλεκτρονικοί βαλλάστες,Διακόπτες τροφοδοσίας, και διάφορακαταστολή παρεμβολών κοινής λειτουργίαςεφαρμογές.

Χαρακτηριστικά
  • Δοκιμαστικό σύστημα ∆οκιμαστικό σύστημα
  • Μονόστρωτη επικάλυψη ̇ υψηλότερη αντίσταση κοινής λειτουργίας
  • Περιοχή συχνοτήτων 50Hz έως 500KHz
  • Η επαγωγικότητα διαρροής ≈ περίπου 0,8% (καταστολή διαφορικής λειτουργίας)
  • Ακολουθεί τα πρότυπα ασφάλειας UL/CSA/IEC
  • Αξιολόγηση εύφλεκτης ικανότητας υλικού UL94-V0
  • Δραστηριακή τάση: 250VAC
  • Θερμοκρασία λειτουργίας -40°C έως +105°C
Εφαρμογές
  • Καταστολή παρεμβολών κοινής λειτουργίας
  • Σύνθετα ηλεκτρονικά βαλλάσματα σε λαμπτήρες
  • Συμπληρωματικές τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη
ΤΕΧΝΙΚΗ ΠΕΡΙΓΝΩΜΗ
  • Δραστηριακή τάση: 250Vac
  • IDC Max:Αποφασίζεται όταν τοποθετείται επάνω
  • Δοκιμή επαγωγικότητας: HP4284A 10KHz 0,1V
  • RDC:QuadTech 1880 εκατομμυριομέτρου
  • Θερμοκρασία λειτουργίας: -40°C έως +105°C
  • Θερμοκρασία αποθήκευσης: -40°C έως +105°C
  • Αύξηση θερμοκρασίας 40°C Max
  • Μέθοδοι συγκόλλησης: Φάση ατμού, υπέρυθρη ροή
  • Αντίσταση στη θερμότητα συγκόλλησης:260°C για 10 δευτερόλεπτα
  • Αντίσταση σε διαλύτες: συμμορφώνεται με την MIL-STD-202E
Μικρή χωρητικότητα συσπειρώσεως Common Mode Choke STR0903 σειράς UL94-V0 για καταστολή παρεμβολών Common-Mode
Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.
Γενικές ερωτήσεις
Ε: Ποια είναι τα πλεονεκτήματα της διχασμένης περιστροφής και της μονοστρωτής περιστροφής;
Α: Η διαχωρισμένη επικάλυψη τοποθετεί τις πρωτογενείς και τις δευτερεύουσες επικάλυψεις φυσικά χωρισμένες στον πυρήνα.Αυτό μειώνει αποτελεσματικά την παρασιτική χωρητικότητα μεταξύ των τυλιγμών και μειώνει τις χωρητικές διαδρομές ζεύξης για θόρυβο υψηλής συχνότηταςΗ μονόστρωτη περιστροφή εξαλείφει την παρασιτική χωρητικότητα μεταξύ των στρωμάτων, παρέχοντας υψηλότερη αντίσταση κοινής λειτουργίας και πιο σταθερή απόδοση φιλτραρίσματος σε ένα ευρύ φάσμα συχνοτήτων.Τα χαρακτηριστικά αυτά επιτρέπουνΣειρά STR0903για την επίτευξη βέλτιστης καταστολής θορύβου κοινής λειτουργίας στο50Hz-500KHzζώνη συχνοτήτων.
Ε: Ποια είναι η λειτουργία της επαγωγικότητας διαρροής περίπου 0,8%;
Α: Το περίπου00,8%Η επαγωγικότητα διαρροής παρέχει επίσης κάποια ικανότητα καταστολής παρεμβολών διαφορικού τρόπου.η επαγωγικότητα διαρροής ενεργεί ως μικρός επαγωγός σε σειρά με τη διαδρομή διαφορικής λειτουργίας, παρέχοντας κάποια εξασθένιση του θορύβου διαφορικής λειτουργίας.Σειρά STR0903για την κάλυψη τόσο των απαιτήσεων φιλτραρίσματος κοινής λειτουργίας όσο και ορισμένων διαφορικών λειτουργιών.
Ε: Ποια πρότυπα ασφαλείας συμμορφώνεται το προϊόν αυτό;
Α: Η απόσταση συρρίκνωσης του προϊόντος πληροί τις απαιτήσεις ασφάλειας UL, CSA και IEC. Όλα τα υλικά είναι UL94-V0 πιστοποιημένα ως επιβραδυντικά της φλόγας.Αυτές οι πιστοποιήσεις εξασφαλίζουν ότι το προϊόν μπορεί να χρησιμοποιηθεί σε τροφοδοσίες ενέργειας και εξοπλισμό φωτισμού με αυστηρές απαιτήσεις ασφάλειας..
