Αρχική Σελίδα /Προϊόντα/Κοινή έμφραξη τρόπου/SMD Τοροειδής Πνιγμός Κοινού Τρόπου Σειρά STR0602 10μH-300μH για Τροφοδοτικά Διακοπής

SMD Τοροειδής Πνιγμός Κοινού Τρόπου Σειρά STR0602 10μH-300μH για Τροφοδοτικά Διακοπής

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

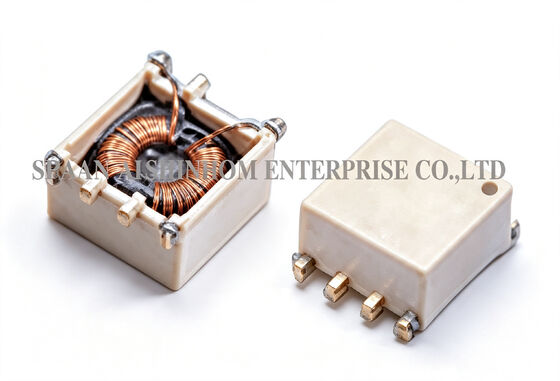

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 10uH έως 300uH
Ανοχή: ± 30%
Ονομαστικό ρεύμα: 1,5Α έως 2,5Α
Συχνότητα δοκιμής: 10kHz
Θερμοκρασία λειτουργίας: -25℃ έως +105℃
Θερμοκρασία αποθήκευσης: -25℃ έως +105℃
Επισημαίνω:

SMD τοροειδής πνιγμός κοινού τρόπου

,

STR0602 πνιγμός κοινού τρόπου

,

πνιγμός κοινού τρόπου για τροφοδοτικά διακοπής
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά STR0602
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100000/μήνα
Περιγραφή προϊόντων

Σειρά STR0602 κοινής λειτουργίας επαγωγός,SMT Toroidal Ferrtie Core Common Mode Choke με επαγωγικότητα 10uH έως 300uH

ΗΣειρά STR0602Το SMD toroidal common-mode choke χρησιμοποιεί ένασιδηροειδής πυρήνας φερριτίουκαιμονοστρωτή περιστροφήΠαρέχει εξαιρετικά χαμηλή χωρητικότητα διασύνδεσης, με αποτέλεσμα την αποτελεσματική καταστολή των παρεμβολών κοινής λειτουργίας.Καλύπτει το εύρος επαγωγικότητας10μH έως 300μH. Το DCR κυμαίνεται από25mΩ έως 70mΩΟ συμπαγής σχεδιασμός συσκευασίας εξοικονομεί χώρο PCB.Όλα τα υλικά είναιUL94V-0Το υλικό αυτό έχει πιστοποιηθεί ως επιβραδυντικό φλόγας.Πακέτο SMDυποστηρίζει συσκευασία με ταινία και κυλίνδρους και αυτοματοποιημένη συναρμολόγηση επιφάνειας.Χρησιμοποιείται ευρέως στηνσυμπαγείς ηλεκτρονικοί βαλλάστες,Διακόπτες τροφοδοσίας, και διάφορακαταστολή παρεμβολών κοινής λειτουργίαςεφαρμογές.

ΕΠΙΤΡΟΠΗ:

  1. Περιοχή επαγωγικότητας 10uH έως 300uH
  2. DCR: 25 έως 70mΩ
  3. Συμπίεση σχεδιασμού.
  4. Ενιαία στρώση επικάλυψης για ελάχιστη χωρητικότητα.
  5. Συμμορφώνεται με το πρότυπο εύφλεξης UL 94V-0.
  6. Διατίθεται σε ταινία και τροχό για αυτοματοποιημένη τοποθέτηση επιφάνειας.

Γενικές εφαρμογές:

  1. Καταστολή παρεμβολών κοινής λειτουργίας
  2. Σύνθετα ηλεκτρονικά βαλλάσματα σε λαμπτήρες
  3. Συμπληρωματικές τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη
SMD Τοροειδής Πνιγμός Κοινού Τρόπου Σειρά STR0602 10μH-300μH για Τροφοδοτικά Διακοπής
IDC Max:
Καθορίζεται όταν τοποθετείται επάνω
Επικαιροποιημένο:
QuadTech 1880 εκατομμυριομέτρο
Μέθοδοι συγκόλλησης:
Φάση ατμού, υπέρυθρη ροή
Αντίσταση στη θερμότητα συγκόλλησης:
260 °C για 10 δευτερόλεπτα
Αντίσταση σε διαλύτες:
Συμμορφώνεται με την MIL-STD-202E

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Γενικές ερωτήσεις

Ε: Ποιο είναι το εύρος επαγωγικότητας της σειράς STR0602;

Α:ΗΣειρά STR0602καλύπτει ένα εύρος επαγωγικότητας από10μH έως 300μH, καλύπτοντας ένα ευρύ φάσμα εφαρμογών από μικρές τιμές επαγωγικότητας έως μεσαίες τιμές επαγωγικότητας.ενώ υψηλότερες τιμές επαγωγικότητας είναι κατάλληλες για την καταστολή παρεμβολών χαμηλής συχνότητας κοινής λειτουργίας.

Ε: Ποια είναι τα πλεονεκτήματα της μονόστρωτης επικάλυψης;

Α:Η μονόστρωτη περιστροφή εξαλείφει την παρασιτική χωρητικότητα μεταξύ των στρωμάτων.Η μονόστρωτη δομή προσφέρει επίσης καλύτερη διάχυση της θερμότητας και πιο συνεπή περιτύλιξη, καθιστώντας το κατάλληλο για σχέδια ισχύος με αυστηρές απαιτήσεις καταστολής EMI.
