Σειρά TR Πηνία καταστολής τοροειδούς, πηνία για εφαρμογές υψηλής συχνότητας, Πηνία καταστολής ισχύος

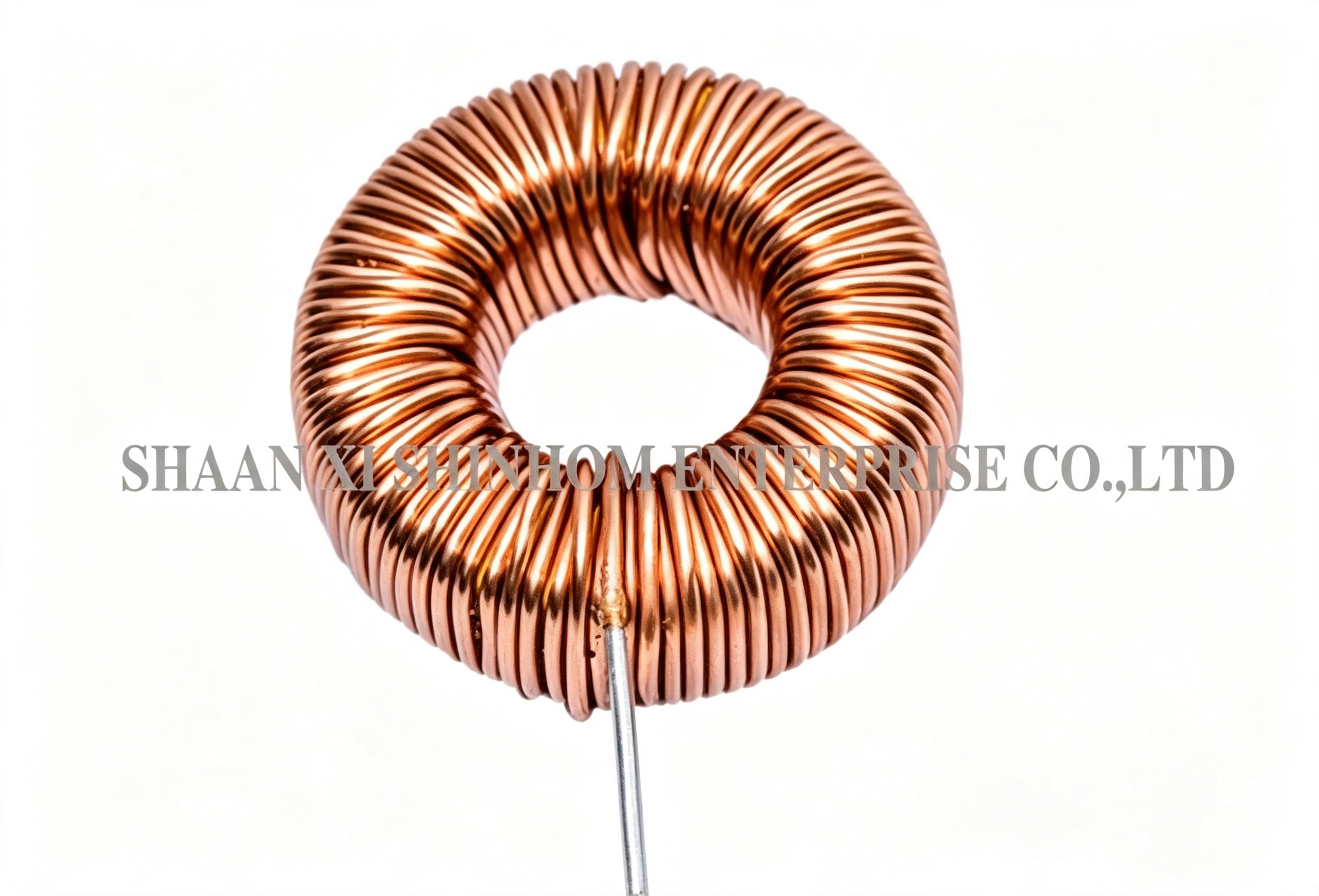

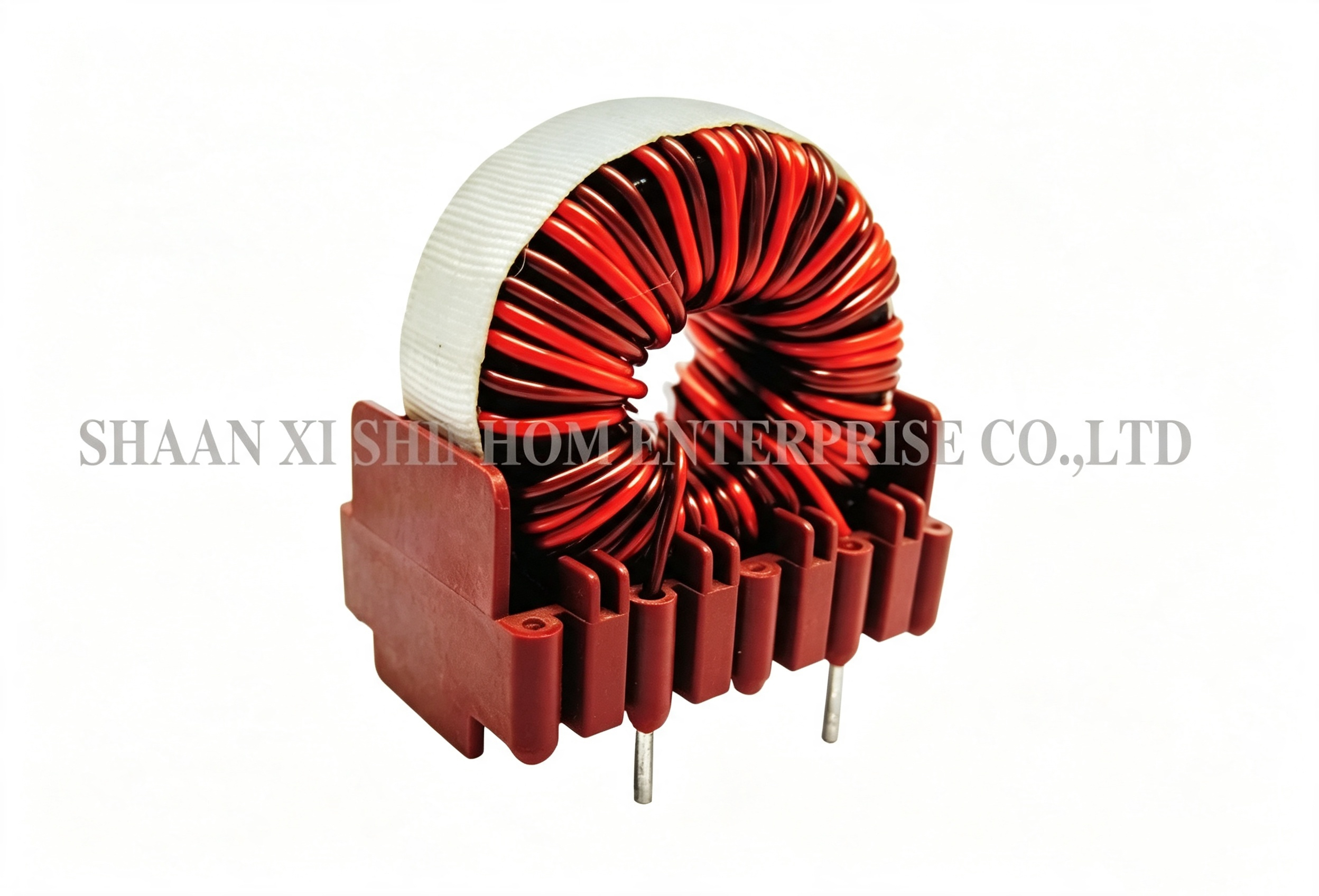

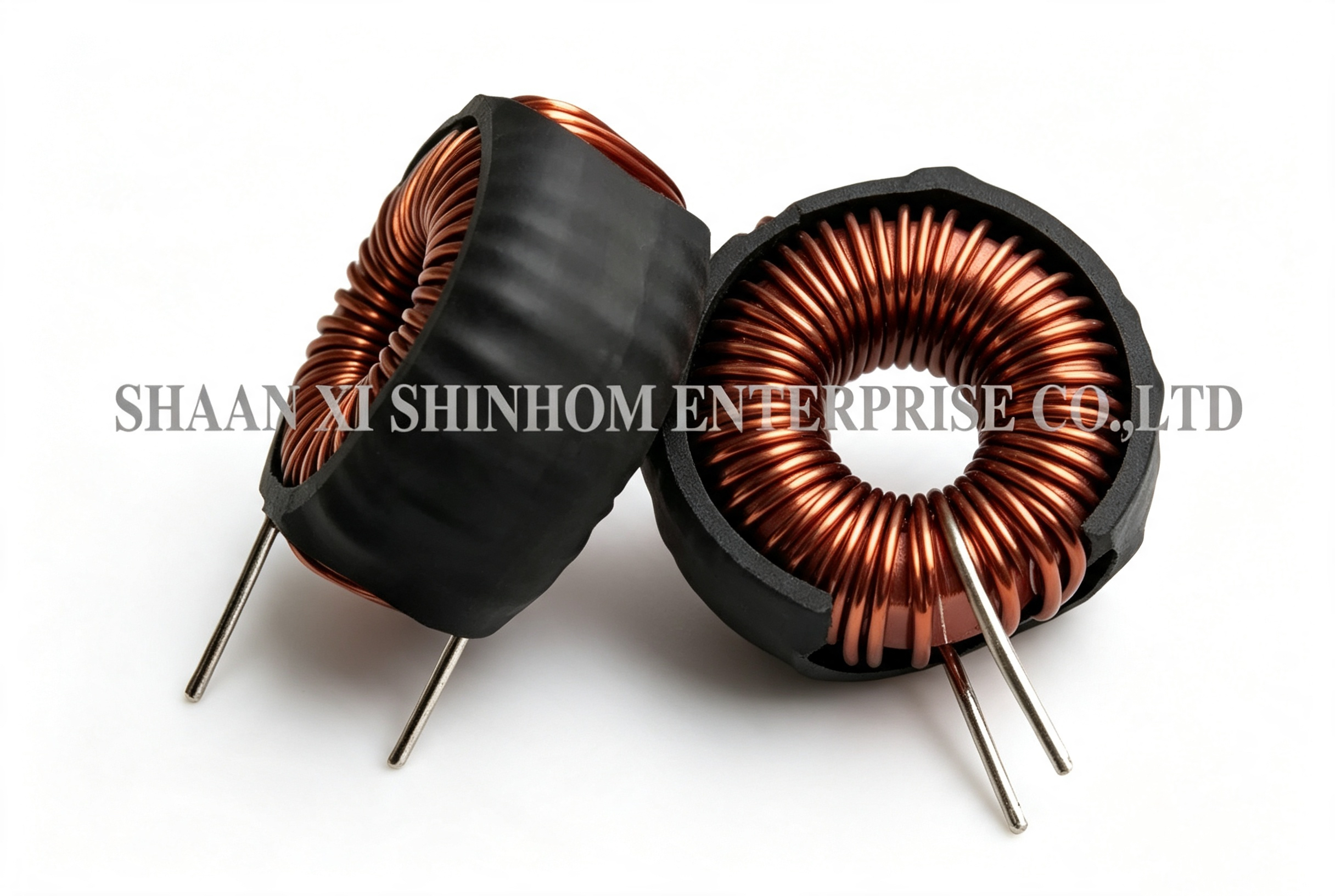

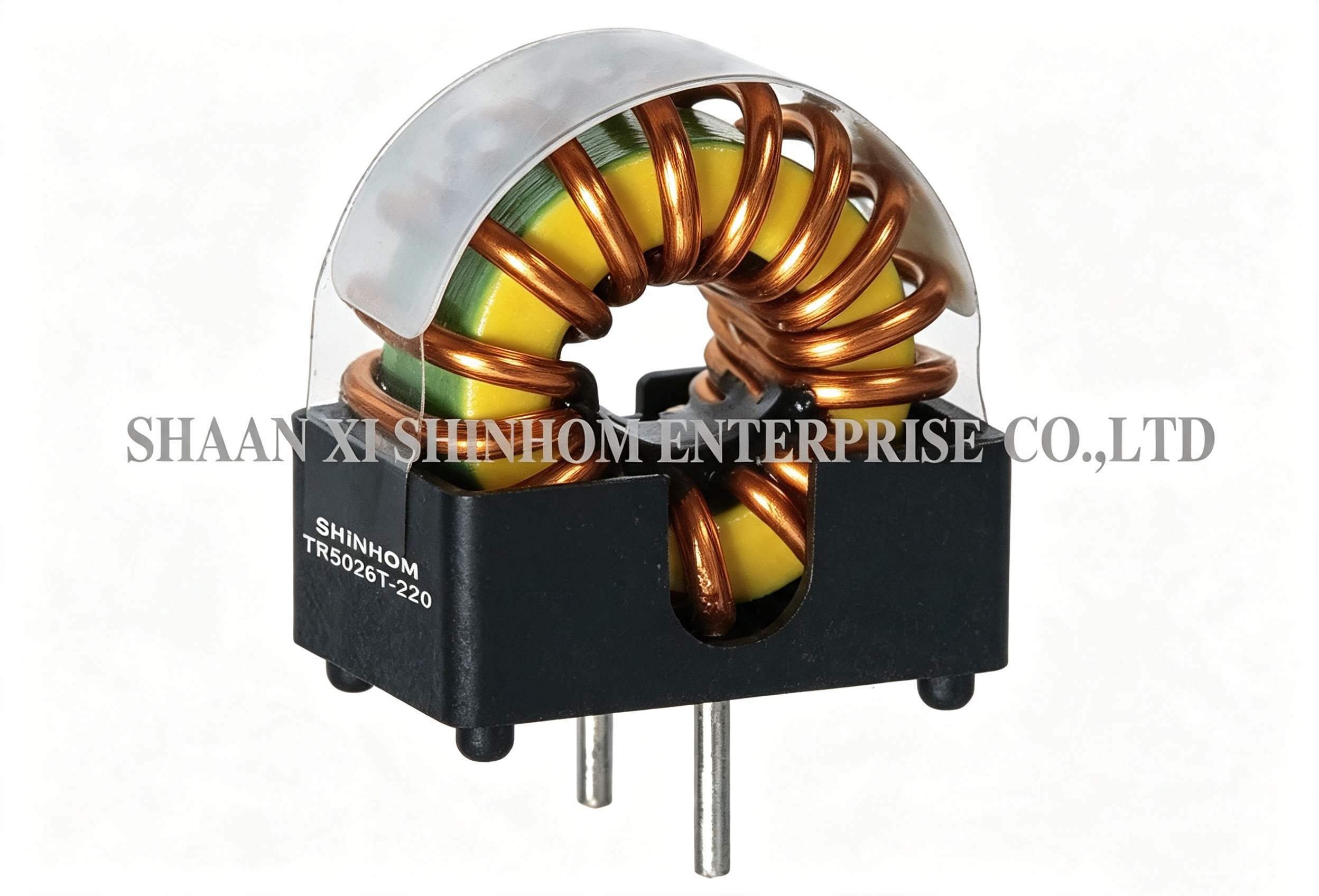

Σειρά TRΤο τοροειδές πηνίο καταστολής / πηνίο ισχύος έχει σχεδιαστεί για τροφοδοτικά μεταγωγής υψηλής συχνότητας και ηλεκτρονικό εξοπλισμό. Προσφέρει χαμηλές απώλειες σε υψηλές συχνότητες και εξαιρετική απόδοση καταστολής EMI. Το προϊόν χρησιμοποιεί τοροειδή δομή πυρήνα με εξαιρετικά χαμηλή διαρροή μαγνητικής ροής, μειώνοντας αποτελεσματικά την ηλεκτρομαγνητική παρεμβολή. Διατίθενται πολλαπλές επιλογές υλικού πυρήνα, συμπεριλαμβανομένων πυρήνων MPP, High Flux, Sendust / Carbonyl Iron και Iron Powder, κατάλληλων για διαφορετικές απαιτήσεις συχνότητας και ισχύος. Υποστηρίζονται και πακέτα SMD και through-hole. Ο σχεδιασμός χαμηλού προφίλ εξοικονομεί χώρο. Χρησιμοποιείται ευρέως σε τροφοδοτικά μεταγωγής, φιλτράρισμα γραμμής ισχύος, καταστολή EMI/RFI και διάφορες ηλεκτρονικές συσκευές υψηλής συχνότητας.
Χαρακτηριστικά
- Υψηλή συχνότητα και χαμηλή απώλεια
- Τοροειδές πηνίο
- Για εξαιρετικό καταστολέα EMI
- Μικρό προφίλ
- Μεγάλο ρεύμα
- Χαμηλή αντίσταση
- Πυρήνας MPP, hi-flux, sendust/RF carbonyl και iron power
- Διαθέσιμα SMT και χαμηλού προφίλ
- Διαθέσιμες εκδόσεις συμβατές με RoHS (χωρίς Pb)
- Καλή χαρακτηριστική συχνότητας
Εφαρμογές
- Ευρέως εφαρμόζεται σε διάφορα τροφοδοτικά μεταγωγής και ηλεκτρονικό εξοπλισμό υψηλής συχνότητας
- Φιλτράρισμα γραμμής ισχύος, EMI/RFI για τροφοδοτικά μεταγωγής
Προδιαγραφές
- Ονομαστική τάση: AC/DC 250V
- Επίπεδο τάσης αντοχής: AC 2KV, 1 λεπτό
- Αντίσταση μόνωσης: DC 500V, 100ohm, ελάχιστο
- Επίπεδο μόνωσης: B (130°C)
- Εύρος θερμοκρασίας λειτουργίας: -25°C - 85°C
- Ελάχιστο εύρος επαγωγής: 4.7uH-20mH 1kHz
- Εύρος ονομαστικού ρεύματος: 0.2-30A
Περιγραφή προϊόντος
| Δεδομένα τοροειδούς πυρήνα |
ΔΙΑΣΤΑΣΕΙΣ ΠΛΑΙΣΙΟΥ ΠΗΝΙΟΥ (mm) |
| ΤΥΠΟΣ |
OD |
ID |
H |
ΜΑΖΑ (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Μπορούμε να παρέχουμε πηνία ισχύος SMD και πολλά άλλα πηνία
Σημείωση:
Έχουμε λάβει πιστοποιητικά RoHS, ISO9001. Η καλή ποιότητα και η χαμηλή τιμή με υψηλό κύρος προσέλκυσαν περισσότερους πελάτες. Εάν ενδιαφέρεστε για τα προϊόντα μας, παρακαλούμε πείτε μας τι είδους προϊόντα χρειάζεστε και περισσότερες πληροφορίες σχετικά με αυτά. Μπορούμε να παρέχουμε δείγματα σύμφωνα με τις απαιτήσεις σας.
Συχνές Ερωτήσεις
Ε: Ποια υλικά πυρήνα είναι διαθέσιμα για τη σειρά TR; Πώς να επιλέξετε;
Α: Η σειρά TR προσφέρει πέντε επιλογές υλικού πυρήνα: MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Carbonyl Iron και Iron Powder. Το MPP προσφέρει τις χαμηλότερες απώλειες και την καλύτερη σταθερότητα θερμοκρασίας, κατάλληλο για εφαρμογές υψηλής συχνότητας και υψηλής ακρίβειας. Το High Flux έχει υψηλή πυκνότητα κορεσμού, κατάλληλο για εφαρμογές υψηλής ισχύος. Το Sendust προσφέρει καλή σχέση κόστους-απόδοσης. Το Carbonyl Iron έχει εξαιρετικά χαρακτηριστικά υψηλής συχνότητας. Το Iron Powder είναι το χαμηλότερο κόστος. Η επιλογή πρέπει να βασίζεται στη συχνότητα λειτουργίας, την ισχύ και τις απαιτήσεις κόστους.
Ε: Πώς να επιλέξετε μεταξύ πακέτων SMD και through-hole;
Α:Πακέτο SMD είναι κατάλληλο για αυτοματοποιημένες γραμμές παραγωγής SMT, ιδανικό για παραγωγή μεγάλης ποσότητας. Πακέτο Through-hole είναι κατάλληλο για συγκόλληση με κύμα, επιτρέποντας εύκολη χειροκίνητη συγκόλληση και πρωτοτυποποίηση. Επιλέξτε με βάση το σχεδιασμό της πλακέτας σας και τη διαδικασία παραγωγής.
Ε: Πώς να επιλέξετε το ονομαστικό ρεύμα από 0.2A έως 30A;
Α: Κατά την επιλογή, συνιστούμε να επιλέξετε ένα ονομαστικό ρεύμα τουλάχιστον 1.2 έως 1.5 φορές το μέγιστο ρεύμα λειτουργίας. Αυτό παρέχει επαρκές περιθώριο για την αποφυγή κορεσμού του πυρήνα, ο οποίος θα μείωνε την απόδοση φιλτραρίσματος. Λάβετε επίσης υπόψη τη μείωση του ρεύματος σε υψηλές θερμοκρασίες για να διασφαλίσετε ότι η θερμοκρασία του εξαρτήματος δεν υπερβαίνει τους 85°C.
