Αρχική Σελίδα /Προϊόντα/Κοινή έμφραξη τρόπου/Υψηλό ρεύμα SMD Toroidal Common Mode Choke STRF01 σειράς υψηλής αντίστασης για μετατροπείς DC-DC

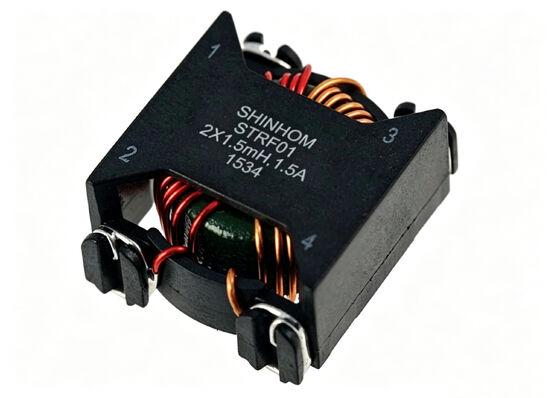

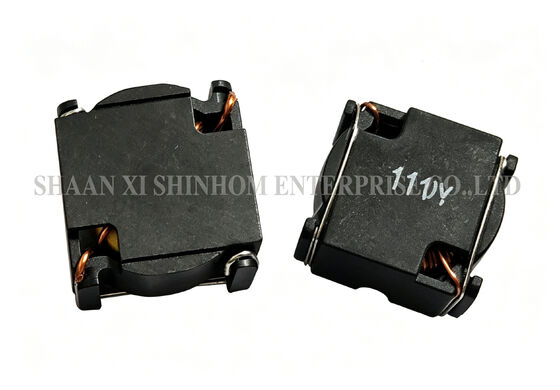

Υψηλό ρεύμα SMD Toroidal Common Mode Choke STRF01 σειράς υψηλής αντίστασης για μετατροπείς DC-DC

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή
High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 650uH~15000uH
Ονομαστικό ρεύμα: 1,0A~3,6A
Αξία πηνίων: σταθερό πηνίο
Πακέτο μεταφοράς: Χαρτοκιβώτιο
Προσδιορισμός: RoHS/SGS/UL/ISO9001
Μέγεθος: 16,38*14,2*11 χλστ
Επισημαίνω:

SMD Toroidal Common Mode Choke

,

Common Mode Choke Υψηλό ρεύμα
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά STRF01
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100000/μήνα
Περιγραφή προϊόντων

Πηνίο κοινής λειτουργίας υψηλού ρεύματος σειράς STRF01, τσοκ SMT Toroidal Ferrtie Core Common Mode Σχεδιασμένο για μετατροπέα DC/DC

ΟΣειρά STRF01Το σπειροειδές τσοκ SMD υψηλού ρεύματος κοινής λειτουργίας είναι σχεδιασμένο για εφαρμογές μετατροπέων DC-DC και AC-DC. Το προϊόν χρησιμοποιεί έναν σπειροειδή πυρήνα φερρίτη για να παρέχει υψηλή σύνθετη αντίσταση κοινής λειτουργίας σε ένα ευρύ φάσμα συχνοτήτων, παρέχοντας εξαιρετική απόδοση καταστολής EMI/RFI. Το πακέτο SMD χαμηλού προφίλ εξοικονομεί χώρο PCB. Η υψηλή χωρητικότητα ρεύματος και το χαμηλό DCR εξασφαλίζουν αποτελεσματική μετατροπή ισχύος. Το εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +125°C (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας από μόνη της), κατάλληλο για διάφορα σκληρά περιβάλλοντα. Χρησιμοποιείται ευρέως σε μετατροπείς DC-DC/AC-DC, τροφοδοτικά επιτραπέζιου/laptop, εξοπλισμό επικοινωνίας, ηλεκτρονικά αυτοκινήτων και τηλεοράσεις LCD.

Χαρακτηριστικά

  • Τοροειδής πυρήνας φερρίτη – υψηλή σύνθετη αντίσταση κοινής λειτουργίας
  • Εξαιρετική απόδοση καταστολής EMI/RFI
  • Σχεδιασμός SMD χαμηλού προφίλ – εξοικονομεί χώρο
  • Υψηλή ικανότητα μεταφοράς ρεύματος
  • Χαμηλό DCR - χαμηλή απώλεια ισχύος
  • Θερμοκρασία λειτουργίας – -40°C έως +125°C
  • Συμβατό με επανασυγκόλληση
  • Χωρίς μόλυβδο – Συμβατό με RoHS

Εφαρμογές

  • Μετατροπείς DC-DC
  • Μετατροπείς AC-DC
  • Φιλτράρισμα εισόδου (λειτουργία σειράς)
  • Καταστολή EMI/RFI
  • Τροφοδοτικά επιτραπέζιου/laptop
  • Οθόνες LCD
  • Εξοπλισμός επικοινωνίας
  • Ηλεκτρονικά συστήματα αυτοκινήτων

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

IDC
Θερμ. άνοδος 40℃ Μέγ
Δοκιμή επαγωγής
HP4284A 100KHz 0,1V
RDC
QuadTech 1880 Milliohmmeter
Μέθοδοι συγκόλλησης
Φάση ατμού, υπέρυθρη αναρροή
Αντοχή στη θερμότητα συγκόλλησης
260℃ για 10 δευτερόλεπτα
Αντοχή σε διαλύτες
Συμμορφώνεται με το MIL-STD-202E
Βάρος
1,5 γραμμάρια TYP
Ταινία & Καρούλι
700/κύλινδρο

Υψηλό ρεύμα SMD Toroidal Common Mode Choke STRF01 σειράς υψηλής αντίστασης για μετατροπείς DC-DC

Υψηλό ρεύμα SMD Toroidal Common Mode Choke STRF01 σειράς υψηλής αντίστασης για μετατροπείς DC-DC

Περισσότερα μεγέθη για να διαλέξετε

Υψηλό ρεύμα SMD Toroidal Common Mode Choke STRF01 σειράς υψηλής αντίστασης για μετατροπείς DC-DC

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

FAQ

Ε: Ποια είναι τα πλεονεκτήματα του σπειροειδούς πυρήνα σε σύγκριση με άλλες δομές πυρήνα;

Α: Ο σπειροειδής πυρήνας έχει δομή κλειστού μαγνητικού κυκλώματος. Η μαγνητική ροή συγκεντρώνεται μέσα στον πυρήνα, με αποτέλεσμα πολύ χαμηλή ροή διαρροής. Η ακτινοβολία EMI είναι πολύ χαμηλότερη από τους επαγωγείς I-core ή ανοιχτού πυρήνα. Ο σπειροειδής πυρήνας έχει επίσης υψηλή μαγνητική διαπερατότητα, απαιτώντας λιγότερες στροφές για την ίδια τιμή επαγωγής. Αυτό έχει ως αποτέλεσμα χαμηλότερο DCR και υψηλότερη απόδοση.

Ε: Πώς να επιλέξετε το ονομαστικό ρεύμα;

Α: Κατά την επιλογή, βεβαιωθείτε ότι το μέγιστο ρεύμα λειτουργίας δεν υπερβαίνει την ονομαστική τιμή και εξετάστε τη μείωση της θερμοκρασίας. Συνιστούμε να επιλέξετε ένα ονομαστικό ρεύμα τουλάχιστον 1,2 έως 1,5 φορές το μέγιστο ρεύμα λειτουργίας για να αποφευχθεί ο κορεσμός του πυρήνα, ο οποίος θα μείωνε την απόδοση του φιλτραρίσματος. Βεβαιωθείτε επίσης ότι η θερμοκρασία του εξαρτήματος (θερμοκρασία περιβάλλοντος + αύξηση θερμοκρασίας) δεν υπερβαίνει τους 125°C.

Ε: Αυτό το προϊόν υποστηρίζει συγκόλληση με επαναροή; Ποια είναι η αντίσταση στη θερμοκρασία;

ΕΝΑ:Ναί. ΟΣειρά STRF01χρησιμοποιεί πακέτο SMD και είναι συμβατό με συγκόλληση επαναροής. Η σχεδίαση χαμηλού προφίλ και το μικρό μέγεθος το καθιστούν κατάλληλο για αυτοματοποιημένες γραμμές παραγωγής SMT. Για το συγκεκριμένο προφίλ θερμοκρασίας αναρροής, ανατρέξτε στο φύλλο δεδομένων του προϊόντος.
