Διοδηγός υψηλού ρεύματος με επίπεδο σύρμα

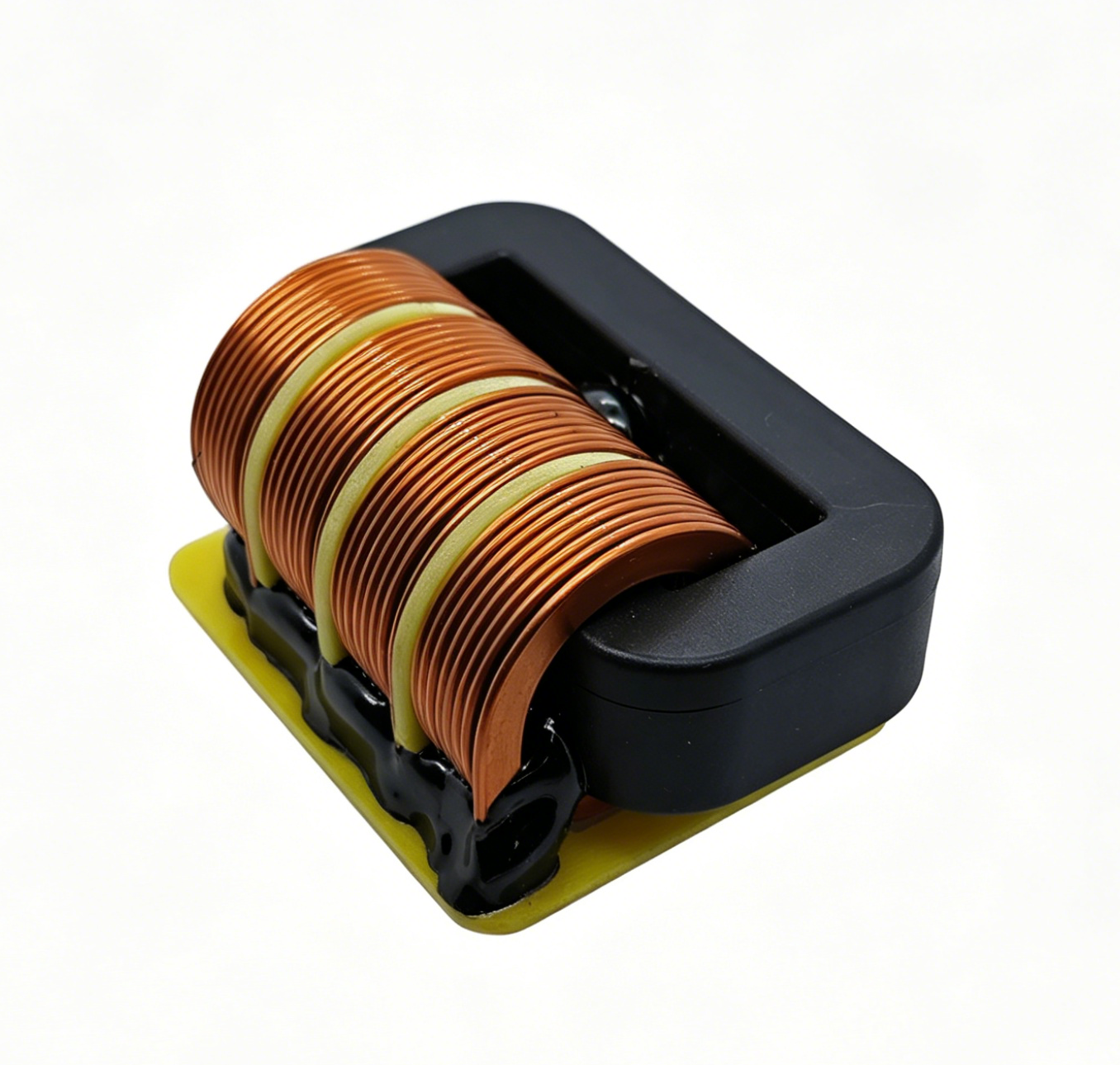

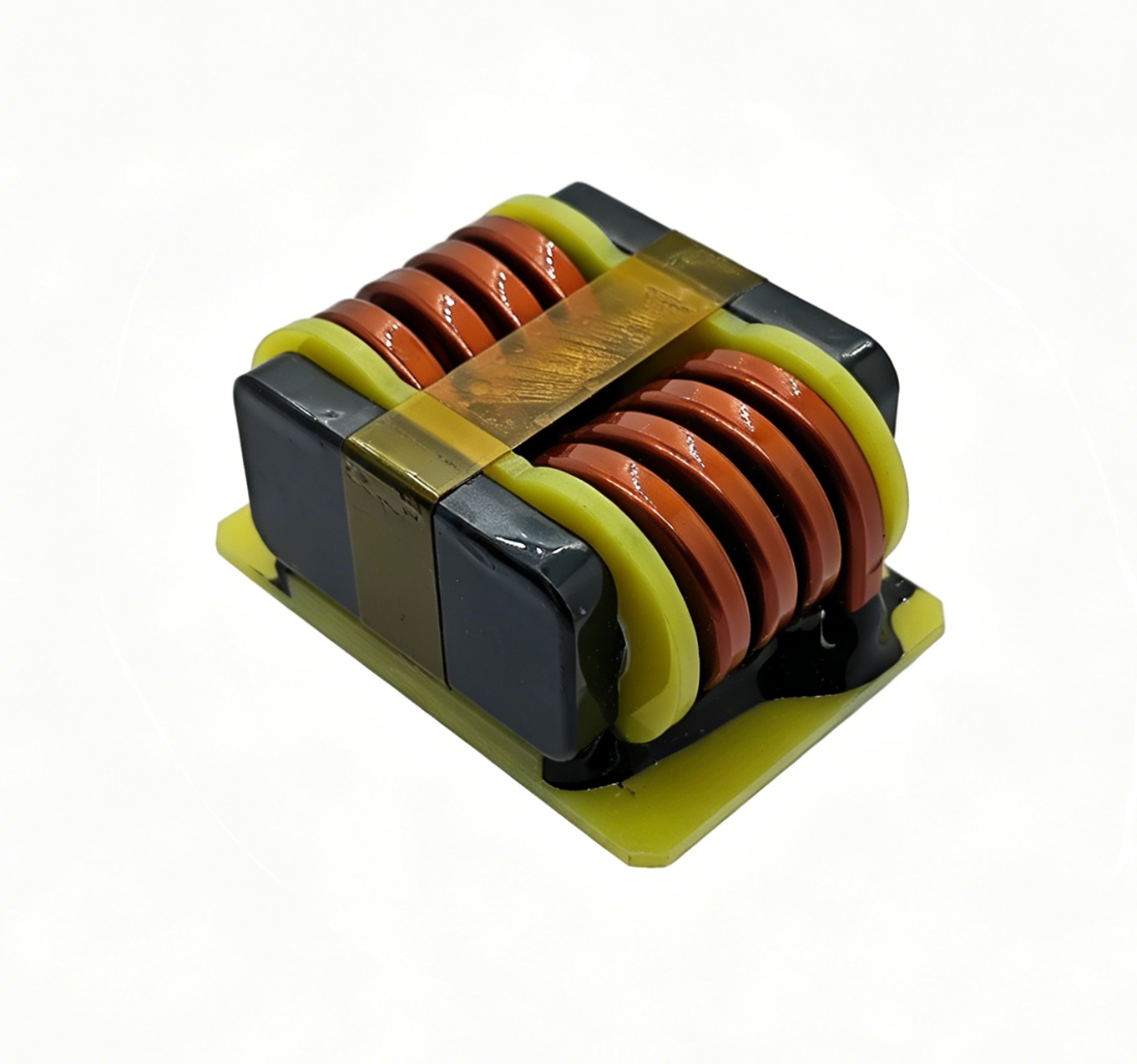

DIP Common Mode Choke, Flat Wire High Current Inductor

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Επαγωγή: 130μH Ελάχιστο
• DCR: 0.3mΩ Μέγιστο
• Ονομαστικό ρεύμα: 120A
• Ονομαστική τάση (V): 85 έως 265V AC, 50/60Hz
• Λόγος σπειρών: n1: n2=1:1
• Hi-Pot: 3000VAC
• Αντίσταση μόνωσης: 100MΩ ελάχιστο στα 500DC
• Αύξηση θερμοκρασίας: 50°C μέγιστο

ΕΦΑΡΜΟΓΗ:

• Προσωπικός Υπολογιστής
• Τροφοδοτικό μεταγωγής, Προσαρμογέας και UPS
• Προϊόντα υπολογιστών
• DVD
• Τροφοδοτικό LED
• Πίνακες τροφοδοσίας οθονών LCD TV & Monitor
• Ηλεκτρικά προϊόντα ευρείας κατανάλωσης & Φορτιστής μπαταρίας, Εκτυπωτές

ΣΗΜΕΙΩΣΕΙΣ:.

• Δοκιμή επαγωγής: HP4284A, 100kHz/0.25V ή ισοδύναμο
• RDC: QuadTech 1880 Milliohmmeter
• Irms Αύξηση θερμοκρασίας 40°C Μέγιστο Σχετική θερμοκρασία περιβάλλοντος
• Συγκολλησιμότητα: 75% του σύρματος του ακροδέκτη πρέπει να καλύπτεται
• Μέθοδοι συγκόλλησης: Κυματοειδής, Αναδιάταξη
• Θερμοκρασία λειτουργίας: -25°C έως +125°C
• Θερμοκρασία αποθήκευσης: -25°C έως +125°C

Σημειώσεις: Διατίθεται κατά παραγγελία
