Σειρά SLFE8.3 Common Mode Choke με 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH έως 50 mH και εκτεταμένο εύρος θερμοκρασίας -40°C έως +105°C για EMI Filtering

5000
MOQ

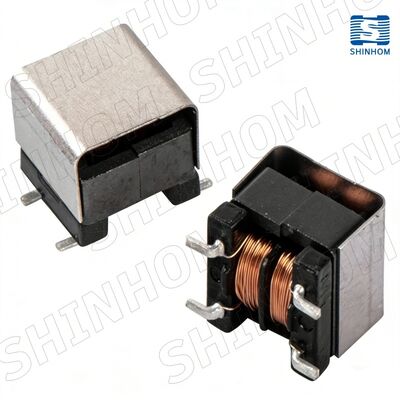

SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH to 50 mH, and Extended Temperature Range -40°C to +105°C for EMI Filtering
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επίτευγμα: 1 mH έως 50 mH
Τάση απομόνωσης: 1500 Vdc
Θερμοκρασία λειτουργίας: -40°C έως +105°C
Διαστάσεις: 10×9,5×10,5 χλστ
Συχνότητα δοκιμής: 1,0 kHz / 0,3 V
Επισημαίνω:

1500 Vdc Isolation Common Mode Choke

,

EMI Filtering Common Mode Choke

,

Wide Inductance Common Mode Choke
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: SLFE8.3
Έγγραφο: SLFE8.3 Series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2~8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Υψηλής απόδοσης common mode choke SLFE8.3 σειράς για βιομηχανικό και τηλεπικοινωνιακό φίλτρο EMI

Σχεδιασμένο για ισχυρή καταστολή των EMI σε εφαρμογές περιορισμένου χώρου, το SLFE8.3 Series Common Mode Choke παρέχει εξαιρετικό φιλτράρισμα θορύβου σε ευρύ εύρος θερμοκρασιών.Μηχανολογικά κατασκευασμένα με κατασκευή από σύρμα, αυτός ο συμπαγής θόλωμα παρέχει υψηλή αντίσταση στον θόρυβο κοινής λειτουργίας, διατηρώντας ταυτόχρονα υψηλά ονομαστικά ρεύματα και χαμηλή DCR.Με υψηλή τάση απομόνωσης 1500 Vdc και εκτεταμένο εύρος θερμοκρασίας λειτουργίας από -40 °C έως +105 °C, εξασφαλίζει αξιόπιστη απόδοση σε βιομηχανικά, τηλεπικοινωνιακά και αυτοκινητοβιομηχανικά περιβάλλοντα.

Βασικά χαρακτηριστικά
  • Ευρύ φάσμα επαγωγικότητας:Διαθέσιμα από 1 mH έως 50 mH για την κάλυψη διαφόρων απαιτήσεων φιλτραρίσματος
  • Υψηλή τάση απομόνωσης:Το Hi-Pot δοκιμάστηκε σε 1500 Vdc για 3 δευτερόλεπτα, εξασφαλίζοντας ανώτερη ασφάλεια και προστασία του συστήματος
  • Εκτεταμένη περιοχή θερμοκρασίας:Προσαρμοσμένο για λειτουργία από -40 °C έως +105 °C, καθιστώντας το κατάλληλο για σκληρά περιβάλλοντα
  • Συμπληρωματικό αποτύπωμαΜέγιστες διαστάσεις 10 × 9,5 × 10,5 mm για διαμορφώσεις PCB υψηλής πυκνότητας
  • Εξαιρετική καταστολή ΕΜΙ:Η κατασκευή με συρματόπλεγμα παρέχει υψηλή αντίσταση για την αποτελεσματική καταστολή του θορύβου κοινής λειτουργίας στις γραμμές ισχύος και σήματος
  • Συμμόρφωση με το RoHS:Ακολουθεί τα περιβαλλοντικά πρότυπα για τις παγκόσμιες αγορές
Ηλεκτρικές προδιαγραφές
@ 25°C
Αριθμός τμήματος Δυνατότητα επαγωγής (mH) +50%/-30% N1=N2 Συχνότητα δοκιμής DCR (Ω) Max IDC (A) Max
SLFE8.3-102Y 1.0 10,0 kHz / 0,3V 0.32 0.3
SLFE8.3-502Y 5.0 10,0 kHz / 0,3V 0.58 0.3
SLFE8.3-103Y 10 10,0 kHz / 0,3V 0.77 0.2
SLFE8.3-153Y 15 10,0 kHz / 0,3V 0.82 0.2
SLFE8.3-203Y 20 10,0 kHz / 0,3V 1.36 0.18
SLFE8.3-253Y 25 10,0 kHz / 0,3V 1.54 0.18
SLFE8.3-303Y 30 10,0 kHz / 0,3V 2.40 0.14
SLFE8.3-353Y 35 10,0 kHz / 0,3V 2.60 0.14
SLFE8.3-403Y 40 10,0 kHz / 0,3V 3.40 0.10
SLFE8.3-503Y 50 10,0 kHz / 0,3V 4.80 0.06
Εφαρμογές
  • Βιομηχανικός εξοπλισμός:Καταστολή θορύβου για γραμμές συνεχούς ηλεκτρικής ενέργειας και συστήματα ελέγχου
  • Υποδομή τηλεπικοινωνιών:Φίλτρο EMI για σταθμούς βάσης και συσκευές δικτύου
  • Ηλεκτρονικά οχήματα:Φιλτράρισμα θορύβου κοινής λειτουργίας σε μονάδες πληροφορικής και ελέγχου
  • Μονάδες τροφοδοσίας:Σχεδιασμένα για χρήση σε μετατροπείς ισχύος και μετατροπείς DC-DC που απαιτούν αξιόπιστη απόδοση common mode choke
  • Συστήματα επικοινωνίας δεδομένων:Αποτελεσματικό φιλτράρισμα θορύβου για τη διασφάλιση της ακεραιότητας του σήματος
