Αρχική Σελίδα /Προϊόντα/Κοινή έμφραξη τρόπου/Σιδηροδρομική πληγή κοινού τρόπου πνιγμός με 800Ω @ 100MHz αντίσταση, χωρίς μόλυβδο και συμπαγή σχεδίαση για καταστολή EMI

Σιδηροδρομική πληγή κοινού τρόπου πνιγμός με 800Ω @ 100MHz αντίσταση, χωρίς μόλυβδο και συμπαγή σχεδίαση για καταστολή EMI

5000
MOQ

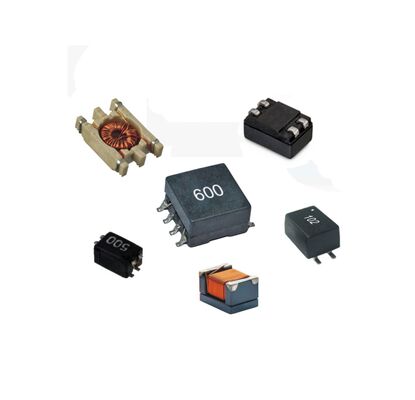

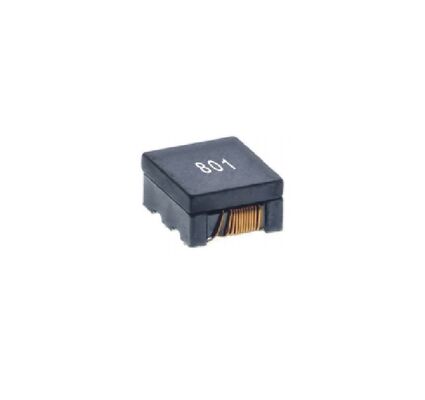

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

800Ω @100MHz Συχνή κατάσταση πνιγμού

,

Στραγγαλισμός πληγής από σύρμα χωρίς μόλυβδο

,

Συμπαγές εξάρτημα καταστολής EMI
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SF1008F-3W-801Y
Έγγραφο: SF1008F-3W-801Y_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2~8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Υψηλής απόδοσης φίλτρο κοινής λειτουργίας για την καταστολή EMI
Σχεδιασμένο για αποτελεσματική καταστολή ηλεκτρομαγνητικών παρεμβολών (EMI) σε υψηλής ταχύτητας γραμμές δεδομένων και ηλεκτρικής ενέργειας, το SF1008F-3W-801YΤραπεζικές σχοινίδεςΠαρέχει υψηλή αντίσταση κοινής λειτουργίας στα 100MHz, εξασφαλίζοντας εξαιρετικές επιδόσεις καταστολής θορύβου.κοινό φίλτρο λειτουργίας, είναι ιδανικό για εφαρμογές περιορισμένου χώρου.Συστατικό καταστολής EMIείναι 100% απαλλαγμένο από μόλυβδο, απαλλαγμένο από αλογένια και συμμορφώνεται με τα αυστηρά περιβαλλοντικά πρότυπα.παρέχει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.
Βασικές προδιαγραφές
Παράμετρος Αξία
Αντίσταση κοινής λειτουργίας @ 100MHz 800Ω ±25%
Δυναμική ισχύς 20V
Κατηγοριοποιημένο ρεύμα (μέγιστο) 0.15Α
Αντίσταση συνεχούς ρεύματος (DCR) (μέγιστη) 1.6Ω
Αντίσταση μόνωσης (min) 10MΩ
Περιοχή θερμοκρασίας λειτουργίας -40°C έως +125°C
Χαρακτηριστικά του προϊόντος
  • Κατασκευή συρματόπλεγματος για ισχυρή απόδοση
  • 100% Χωρίς μόλυβδο, Χωρίς αλογόντα και συμβατό με το RoHS
  • Μικρό μέγεθος και σχεδιασμός χαμηλού προφίλ
  • Ευρύ εύρος θερμοκρασίας λειτουργίας, συμπεριλαμβανομένης της αύξησης της αυτοθερμότητας
  • Υψηλή αντίσταση κοινής λειτουργίας για αποτελεσματική καταστολή EMI
Εφαρμογές
  • Φιλτράρισμα θορύβου σε διαφορικές γραμμές δεδομένων υψηλής ταχύτητας (USB, HDMI, LVDS)
  • Καταστολή EMI σε συμπαγείς ηλεκτρονικές συσκευές και μονάδες
  • Εξοπλισμός επικοινωνίας και συσκευές δικτύωσης
  • Ηλεκτρονικά καταναλωτικά προϊόντα που απαιτούν αυστηρή συμμόρφωση με τις EMC
  • Συστήματα πληροφορικής και διασκέδασης και ελέγχου αυτοκινήτων
Συχνές Ερωτήσεις
Ποιο είναι το κύριο πλεονέκτημα ενός φίλτρου κοινής λειτουργίας με συρματόπλεγμα έναντι άλλων τύπων;
Η κατασκευή του συρματόσχοινου συνήθως επιτρέπει υψηλότερη αντίσταση κοινής λειτουργίας και καλύτερη απόδοση υψηλής συχνότητας σε σύγκριση με τους τύπους πολυεπίπεδων τσιπ,καθιστώντας το πιο αποτελεσματικό για την καταστολή των EMI σε κρίσιμες εφαρμογές ακεραιότητας σήματος.
Πώς ερμηνεύω την ονομαστική αντίσταση 800Ω @100MHz;
Αυτό σημαίνει ότι το φίλτρο παρουσιάζει αντίσταση 800Ω (τυπική) σε ρεύματα θορύβου κοινής λειτουργίας σε συχνότητα 100MHz.Η μεγαλύτερη αντίσταση στη συχνότητα θορύβου έχει ως αποτέλεσμα μεγαλύτερη εξασθένιση του θορύβου αυτού..
Μπορεί αυτό το φίλτρο να χειριστεί υψηλότερα ρεύματα για εφαρμογές ηλεκτρικών γραμμών;
Το ονομαστικό ρεύμα είναι 0,15A Max. Έχει σχεδιαστεί για σήματα χαμηλού ρεύματος ή γραμμές ηλεκτρικής ενέργειας. Για φιλτράρισμα σιδηροτροχιάς ισχύος υψηλότερου ρεύματος, επιλέξτε ένα μοντέλο με αντίστοιχα υψηλότερο ονομαστικό ρεύμα.
Τι σημαίνει "χωρίς αλογόνες" και γιατί είναι σημαντικό;
Χωρίς αλογόντα σημαίνει ότι το προϊόν δεν περιέχει χλώριο, βρώμιο ή άλλα αλογόντα πάνω από ορισμένα κατώτατα όρια.Αυτό είναι σημαντικό για την περιβαλλοντική ασφάλεια και συχνά απαιτείται σε πρωτοβουλίες πράσινης ηλεκτρονικής, καθώς μειώνει την εκπομπή τοξικών αερίων σε περίπτωση πυρκαγιάς.
