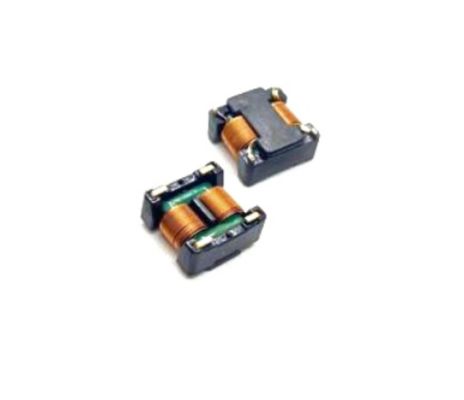

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Υπερ-χαμηλή DCR κοινή λειτουργία πνιγμού

,

Συμπαγής πνίχτης κοινού τρόπου SMD
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SQS1010A
Έγγραφο: SQS1010A Series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Συμπαγές, υψηλής απόδοσης εξαιρετικά χαμηλού DCR SMD Επίπεδο τσοκ κοινής λειτουργίας για καταστολή θορύβου τροφοδοσίας
Σχεδιασμένη για σύγχρονα ηλεκτρονικά ισχύος, η σειρά SQS1010A αντιπροσωπεύει μια σειρά υψηλής ποιότηταςΕπαγωγείς SMDειδικά σχεδιασμένο ωςτσοκ κοινής λειτουργίαςγια ανώτερη καταστολή ηλεκτρομαγνητικών παρεμβολών.
Βασικά Χαρακτηριστικά
  • Συμπαγής επίπεδη συσκευασία SMD για σχέδια PCB περιορισμένου χώρου
  • Κατασκευή τετράγωνου πυρήνα για χαμηλή διαρροή και μειωμένη αντίσταση DC (DCR)
  • Υλικό υψηλής διαπερατότητας εξασφαλίζει υψηλή σύνθετη αντίσταση σε χαμηλές συχνότητες
  • Εξαιρετική εξασθένηση του θορύβου λόγω της χαμηλής χωρητικότητας αδέσποτων
  • Υψηλή αντοχή μόνωσης και ευφλεκτότητα UL94V-0
  • Συμβατό με RoHS και REACH, κατάλληλο για παγκόσμιες αγορές
Προδιαγραφές
Αριθμός ανταλλακτικού Επαγωγή Ελάχ. (mH) DCR Μέγ. (mΩ) Ονομαστικό ρεύμα (A) Μετρητής σύρματος Turns Ref.
SQS1010A-001 10 200 0,8 - 1,2 0,1*0,7 37
SQS1010A-002 10 200 1,0 - 1,5 0,1*1,0 37
Τεχνικές Πληροφορίες & Συνθήκες Λειτουργίας
  • Συχνότητα δοκιμής: 1,0 kHz, 0,25 V
  • Ονομαστική τάση: 80 Vac - 265 Vac
  • Ανθεκτική τάση: 1,0 kVac για 2 δευτερόλεπτα
  • Εύρος θερμοκρασίας λειτουργίας: -25°C έως +125°C (συμπεριλαμβανομένης της αύξησης θερμοκρασίας πηνίου)
  • Εύρος θερμοκρασίας αποθήκευσης: -25°C έως +100°C
  • Αντίσταση μόνωσης: 100 MΩ Ελάχ. @ 500 Vdc
Εφαρμογές
  • Τροφοδοτικά λειτουργίας μεταγωγής (SMPS):Σχέδια υψηλής πυκνότητας για καταναλωτικό και βιομηχανικό εξοπλισμό
  • Καταναλωτικά Ηλεκτρονικά:Τηλεοράσεις LCD/LED, μετασχηματιστές τροφοδοσίας φορητών υπολογιστών και φορτιστές μπαταριών
  • Οικιακές Συσκευές:Διαχείριση ενέργειας και φιλτράρισμα θορύβου σε διάφορες οικιακές συσκευές
  • Βιομηχανικά Ηλεκτρονικά:Καταστολή θορύβου ηλεκτρικού δικτύου σε συστήματα ελέγχου και κίνησης κινητήρα
