OEM Κοινής λειτουργίας πνιγμών σειράς TRF

Σχεδιασμένα για ανώτερη καταστολή ηλεκτρομαγνητικών παρεμβολών (EMI) σε ηλεκτρονικά ισχύος, τα κοινά πηνία TRF Series προσφέρουν φιλτράρισμα θορύβου υψηλής απόδοσης με ανθεκτικότητα σε υψηλές θερμοκρασίες. Διαθέτοντας υλικά συμβατά με RoHS και πιστοποίηση φλογιστικότητας UL94V-0, αυτά τα πηνία εξασφαλίζουν αξιοπιστία σε απαιτητικά περιβάλλοντα. Βελτιστοποιημένα για σταθερή επαγωγή σε ευρείες περιοχές συχνοτήτων, ενσωματώνονται απρόσκοπτα σε συστήματα ισχύος AC/DC που απαιτούν αυστηρή συμμόρφωση με την ασφάλεια.

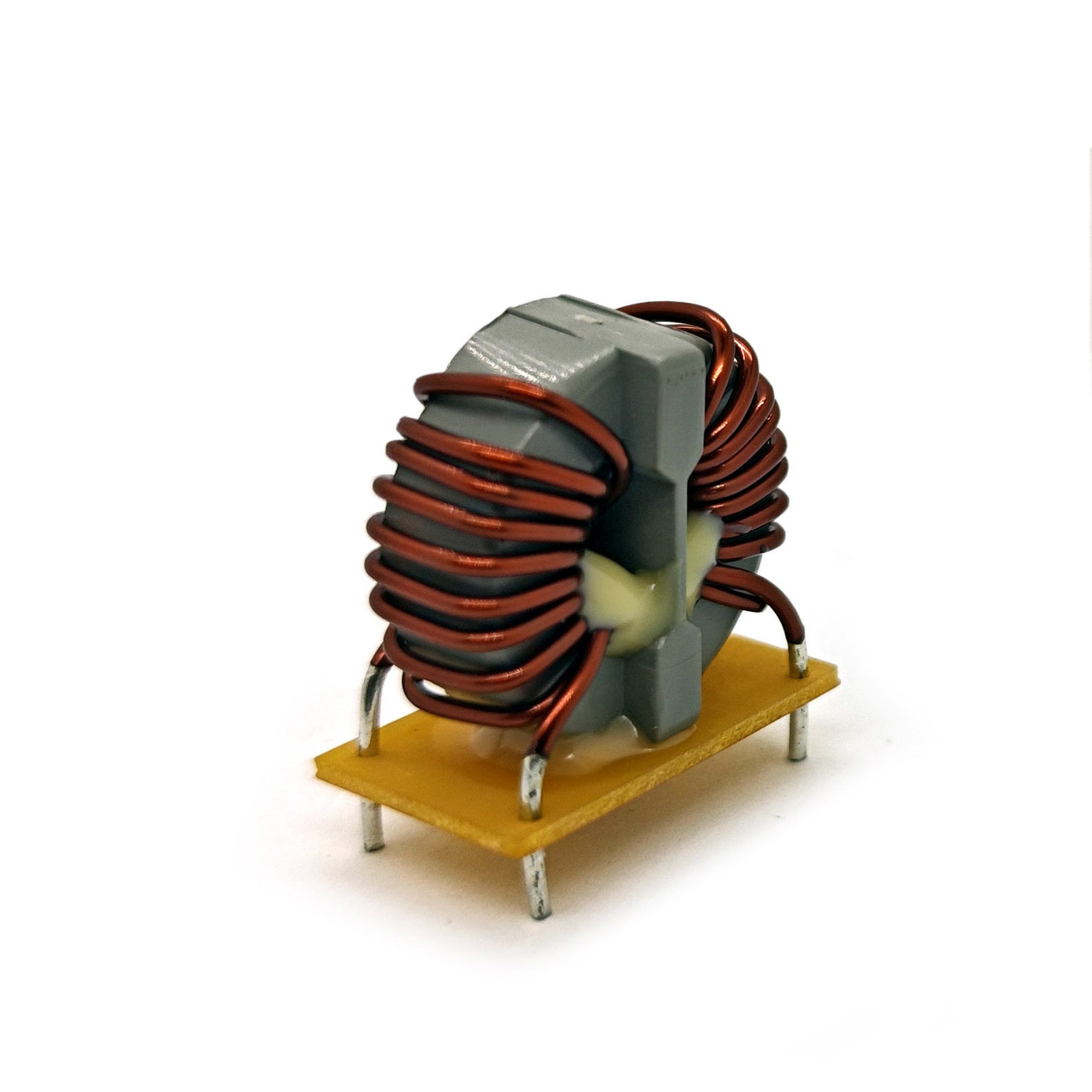

Μοντέλο TRF1608VT-601Y-5A

• Επαγωγή: 600 mH ±30% @ 1.0 kHz, 0.1V

• Αντίσταση DC (RDC): 9.0 mΩ Max

• Ονομαστικό ρεύμα: 5.0 A Max

• Ονομαστική τάση: 250 Vac Max

• Δοκιμή Hi-Pot: 1.5 KV, 2 mA, 2s (Coil to Coil)

• Θερμοκρασία λειτουργίας: −20°C έως +105°C (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας)

• Φυσικές διαστάσεις:

  • Ύψος: 22.5 mm Max

  • Απόσταση ακίδων: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm

• Συμμόρφωση: RoHS, UL94V-0, Δείκτης οξυγόνου ASTM >28%

Δυνατότητα συγκόλλησης: MIL-STD-202, Μέθοδος 208D

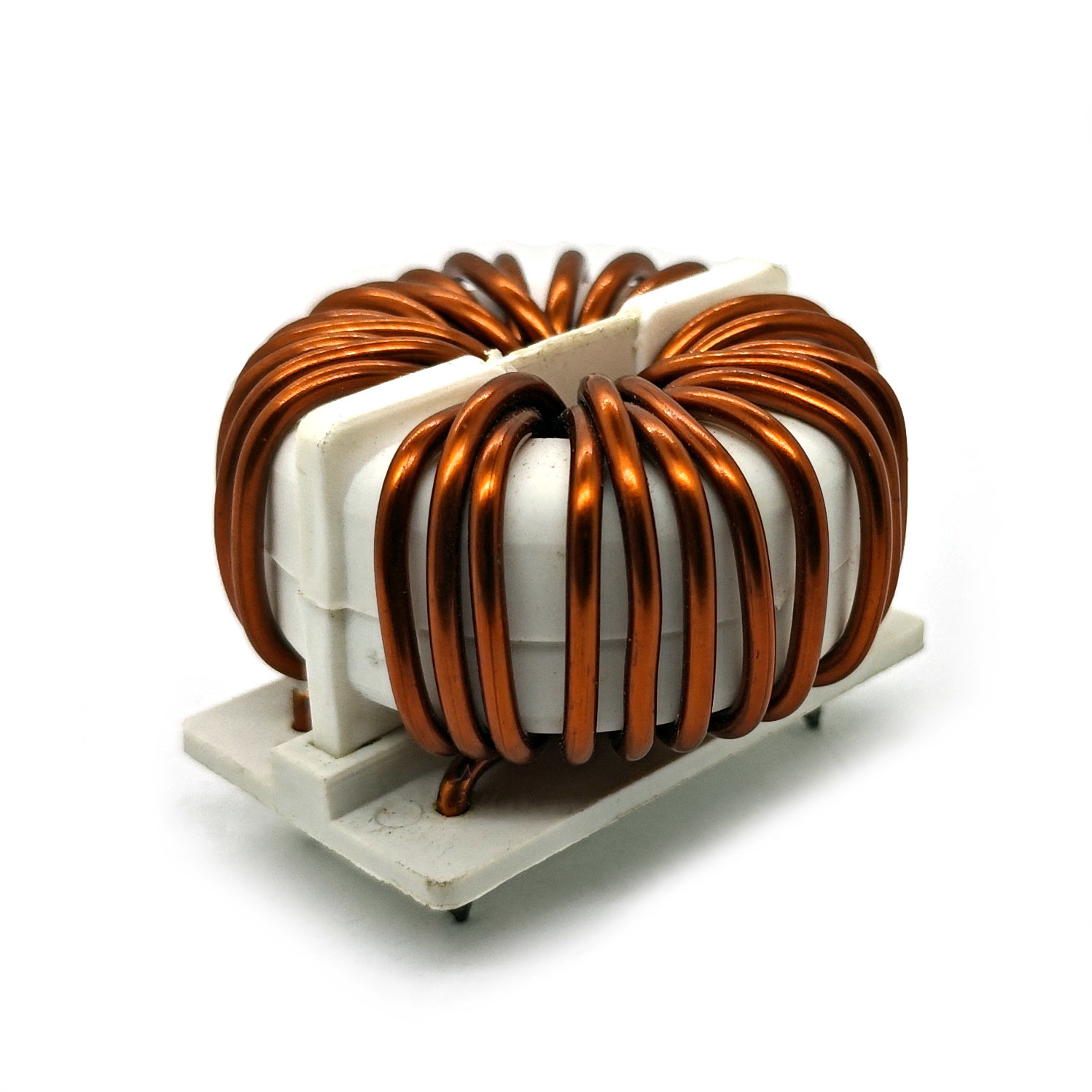

Μοντέλο TRF3615HT-202Y-20A

• Επαγωγή: 2.0 mH Min @ 1.0 kHz, 0.1V

• Αντίσταση DC (RDC): 6.0 mΩ Max

• Ονομαστικό ρεύμα: 20.0 A Max

• Δοκιμή Hi-Pot: 1.5 KV, 2 mA, 2s (Coil to Coil)

• Θερμοκρασία λειτουργίας: −20°C έως +105°C (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας)

• Φυσικές διαστάσεις:

  • Μήκος: 47.5 mm (Ref.), 47.5 mm Max

  • Πλάτος: 30.0 mm Max

  • Ύψος: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm

  • Βάθος ακίδων: 5.0 mm Min

• Συμμόρφωση: RoHS, UL94V-0, Δείκτης οξυγόνου ASTM >28%

• Δυνατότητα συγκόλλησης: MIL-STD-202, Μέθοδος 208D

Εφαρμογές

• Ηλεκτρονικά καταναλωτή: Φιλτράρισμα θορύβου σε μετασχηματιστές AC, οδηγούς LED.

• Εξοπλισμός τηλεπικοινωνιών: Καταστολή EMI για γραμμές δεδομένων και κυκλώματα χαμηλής ισχύος.

• Βιομηχανικοί έλεγχοι: Σταθεροποίηση σήματος σε αισθητήρες και μονάδες I/O.

• Ιατρικές συσκευές: Κρίσιμης σημασίας για τη συμμόρφωση απομόνωση ισχύος σε φορητό εξοπλισμό.

• Συστήματα υψηλού ρεύματος: Inverters, κινητήρες και βιομηχανικά τροφοδοτικά.

• Ανανεώσιμη ενέργεια: Ηλιακοί μετατροπείς που απαιτούν φιλτράρισμα θορύβου >20A.

• Σταθμοί φόρτισης EV: Μείωση EMI στη μετατροπή υψηλής τάσης DC/AC.

• PSUs διακομιστών: Σταθεροποίηση διαδρομών μαζικού ρεύματος σε υποδομές κέντρων δεδομένων.
