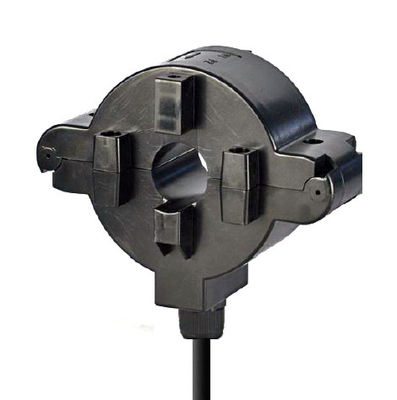

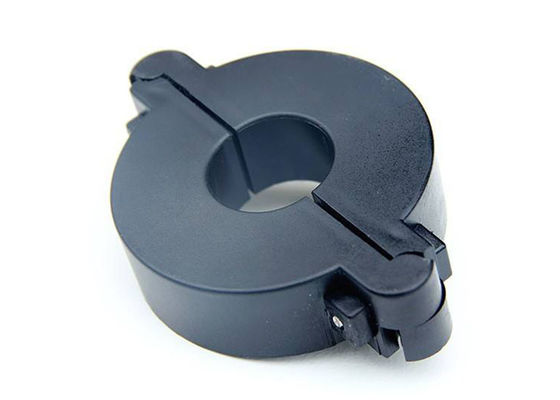

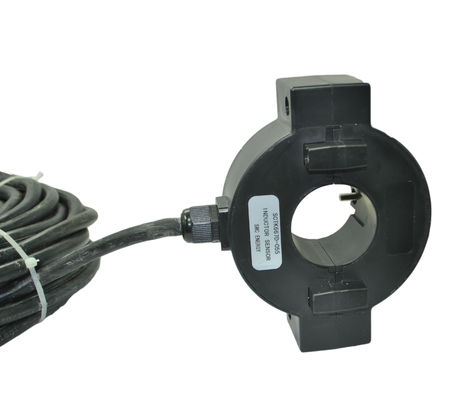

SCTK667D σειράς 300A/5A τρέχων αισθητήρας πυρήνων χαμηλής τάσης σπειροειδής διασπασμένος
Ο τρέχων μετασχηματιστής διάσπαση-πυρήνων έχει σχεδιαστεί ειδικά για να διευκολύνει την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Μπορούν να εγκατασταθούν χωρίς άνοιγμα οποιουδήποτε κυκλώματος καλωδίων ή μπαρών τροφοδότησης. Ένας εσωτερικός αντιστάτης ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια χαμηλή ασφαλή παραγωγή τάσης. Ισχύστε για την τρέχοντες μέτρηση, τον έλεγχο και την προστασία για την ηλεκτρική καλωδίωση και τον εξοπλισμό. Ρεύμα και μέτρηση δύναμης για τους ηλεκτρικούς κινητήρες, το φωτισμό, τον αεροσυμπιεστή, το σύστημα θέρμανσης και εξαερισμού, αέρας - ρυθμίστε τον εξοπλισμό και το σύστημα ελέγχου αυτοματοποίησης. Συσκευή ελέγχου ρευμάτων, δύναμης και ενέργειας. Συσκευή προστασίας ηλεκτρονόμων.
Χαρακτηριστικά γνωρίσματα:
Ηλεκτρική παράμετρος
| Συχνότητα | 50-60Hz |
| Εκτιμημένη εισαγωγή | 5A-300A |
| Μέτρηση της σειράς | 1%In120%In |
| Εκτιμημένη παραγωγή | 0-5A |
| Αναλογία | ≤± 0,1% |
| Γωνία φάσης | ≤ ±30min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC το /UL94-V0 |
| Μασούρι | PC |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Καλώδιο UL1015 22AWG (το καλώδιο) 2.5m |
Επιλογή τύπων
| P/N | Εκτιμημένη εισαγωγή (α) | Παραγωγή (α) | Ακρίβεια | Διαστάσεις παραθύρων (χιλ.) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0,5, 1,0, 3,0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0,5, 1,0, 3,0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0,5, 1,0, 3,0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0,5, 1,0, 3,0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0,5, 1,0, 3,0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0,5, 1,0, 3,0 | 100 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
