RF Chip Resistor 2W-800W DC-18GHz για σταθμούς βάσης και εξοπλισμό δοκιμής

Η σειρά αυτήΑντίστασης μικροκυμάτων, τερματισμούς και εξασθενητές έχει σχεδιαστεί για κυκλώματα ισχύος υψηλής συχνότητας.προσφέρει εξαιρετική διάχυση θερμότητας και θερμική σταθερότητα. Η τυποποιημένη αντίσταση είναι 50Ω. Το εύρος ισχύος καλύπτει από 2W έως 800W. Το εύρος συχνότητας είναι DC έως 18GHz. Διατίθενται πολλοί τύποι πακέτων, συμπεριλαμβανομένων των στυλ στερεοειδούς, μολύβδου και φλάντζας.Αυτά προσαρμόζονται σε διάφορες απαιτήσεις διάταξης κυκλώματος ραδιοσυχνοτήτωνΧρησιμοποιούνται ευρέως σε σταθμούς βάσης επικοινωνιών, εξοπλισμό δοκιμών και μετρήσεων, ενισχυτές ισχύος, απομονωτές.

• Τυποποιημένη αντίσταση 50Ω
• Ανεπάρκεια αντίστασης ±3%, ±5%
• Πεδίο ισχύος 2W έως 800W
• Περιοχή συχνοτήτων ∆Σ έως 18GHz
• Υλικό υποστρώματος: AlN, Al2O3
• Συντελεστής θερμοκρασίας ± 150ppm/°C
• Θερμοκρασία λειτουργίας -55°C έως +175°C
• Υλικό ηλεκτροδίου ∙ νικέλιο + ασήμι

• Συσκευές για τη μεταφορά ηλεκτρικής ενέργειας
• Εξοπλισμός δοκιμών και μετρήσεων ραδιοσυχνοτήτων
• Τερματικά δορυφορικής επικοινωνίας
• Συσκευές και συσκευές για την παραγωγή ηλεκτρικής ενέργειας
• Εξοπλισμός μετάδοσης τηλεόρασης
• Ιατρικός εξοπλισμός ραδιοφωνίας
• Συστήματα αερομηχανολογίας

Ε: Ποια είναι τα πλεονεκτήματα του υποστρώματος AlN σε σύγκριση με το Al2O3;

Α: Το AlN (νιτρικό αλουμίνιο) προσφέρει υψηλότερη θερμική αγωγιμότητα (περίπου 170W/mK), παρέχοντας καλύτερη διάχυση θερμότητας για εφαρμογές υψηλής ισχύος ραδιοσυχνοτήτων.Το Al2O3 (οξείδιο του αλουμινίου) έχει χαμηλότερο κόστος και είναι κατάλληλο για εφαρμογές μικρής έως μεσαίας ισχύοςΗ επιλογή εξαρτάται από το επίπεδο ισχύος και το προϋπολογισμό κόστους.

Ε: Ποια επίδραση έχει η VSWR στα συστήματα RF;

Α: Όσο πιο κοντά είναι η VSWR στην 1:1Η σειρά αυτή προσφέρει VSWR τόσο χαμηλό όσο 1.20:1, διασφαλίζοντας την άριστη αντιστοιχία παρεμπόδισης σε ένα ευρύ φάσμα συχνοτήτων και μειώνοντας την αντανάκλαση του σήματος και την απώλεια ισχύος.

Ε: Πώς να επιλέξετε την ονομαστική ισχύ για τις διακοπές;

Α: Η ονομαστική ισχύς του τερματισμού πρέπει να είναι 1,5 έως 2 φορές μεγαλύτερη από την πραγματική ισχύ ραδιοσυχνοτήτων για να εξασφαλιστεί μακροχρόνια αξιόπιστη λειτουργία.Θα πρέπει επίσης να λαμβάνονται υπόψη οι συνθήκες θερμοκρασίας περιβάλλοντος και διάχυσης θερμότηταςΗ σειρά αυτή καλύπτει από 2W έως 800W για την κάλυψη διαφόρων απαιτήσεων ισχύος.

Ε: Ποιοι τύποι πακέτων υποστηρίζονται για αυτή τη σειρά;

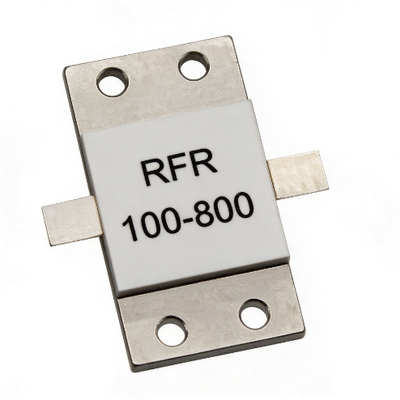

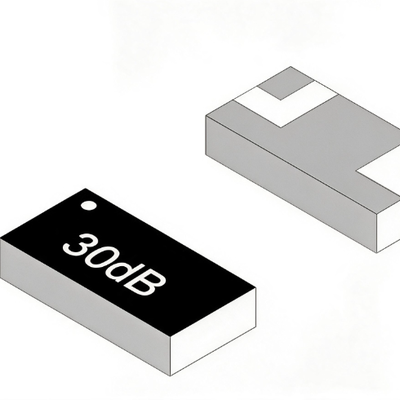

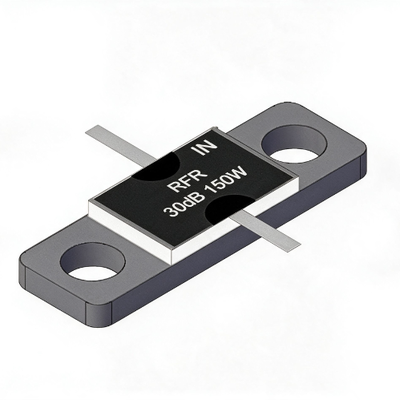

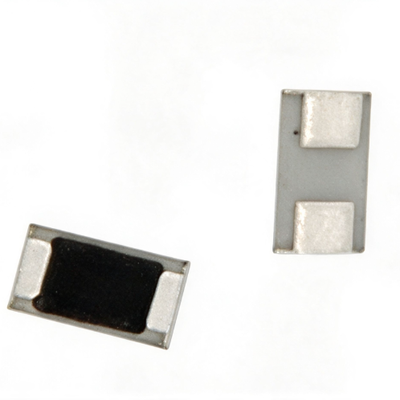

Απ: Υποστηρίζονται τρεις τύποι συσκευασίας: Τσιπ (SMD), Leaded και Flange Mount. Ο τύπος τσιπ είναι κατάλληλος για αυτοματοποιημένες γραμμές παραγωγής SMT. Ο τύπος με μολύβι είναι κατάλληλος για χειροκίνητη συγκόλληση και πρωτότυπη κατασκευή.Το φλάντζο παρέχει την καλύτερη απώλεια θερμότητας και είναι κατάλληλο για εφαρμογές υψηλής ισχύος.
