Δοκιμαστικές και μετρητικές και επικοινωνιακές συσκευές

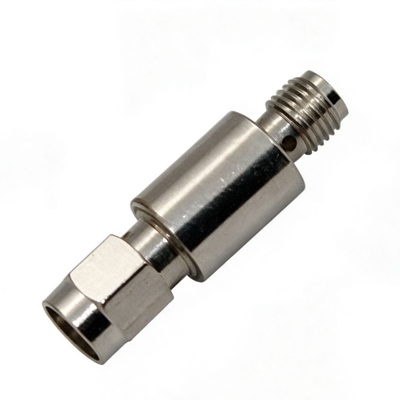

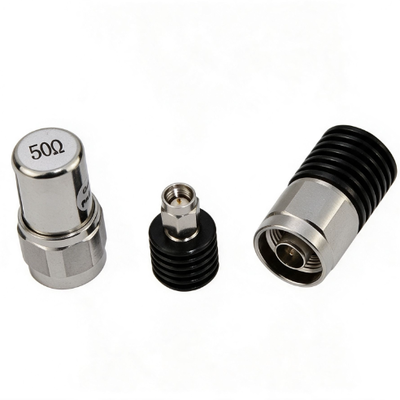

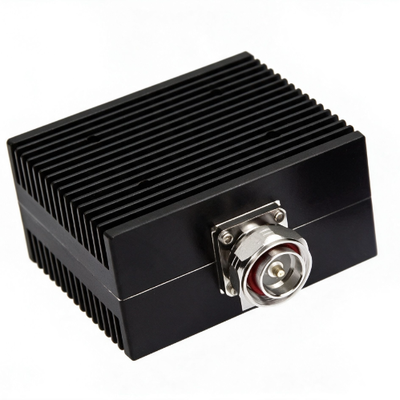

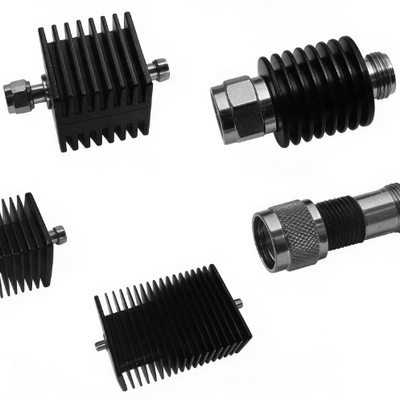

Η σειρά αυτήΣυγκεντρωτικοί σταθεροί εξασθενητέςΤο εύρος συχνοτήτων καλύπτει: Συνεχής έως 67GHz. Καλύπτει το εύρος ισχύος2W έως 1000WΗ τυποποιημένη αντίσταση είναι50ΩΤο προϊόν προσφέρει πολλαπλούς τύπους συνδέσμων, συμπεριλαμβανομένων1.85mm,20,4 mm,2.92mm,3.5mm,SMA,SSMP,N,Εθνική Εθνική, και7/16 (DIN)Τα συστήματα αυτά προσαρμόζονται σε διάφορους εξοπλισμούς δοκιμών και μετρήσεων και σε συστήματα επικοινωνίας.σχεδιασμός χαμηλού VSWRεξασφαλίζει εξαιρετική αντιστοιχία παρεμπόδισης, μειώνοντας την αντανάκλαση του σήματος και την απώλεια ισχύος.δοκιμή και μέτρηση,σταθμοί βάσης επικοινωνίας,ενισχυτές ισχύος, καισυστήματα δοκιμής γήρανσης πολλαπλών καναλιών.

• Περιοχή συχνοτήτων ∆Σ έως 67GHz

• Πεδίο ισχύος ∙ 2W έως 1000W

• Τυποποιημένη αντίσταση 50Ω

• Χαμηλή VSWR ̇ άριστη αντιστοίχιση παρεμπόδισης

• Διάφοροι τύποι συνδέσμων

• Αξίες εξασθένισης υψηλής ακρίβειας

• Θερμοκρασία λειτουργίας ∙ -55°C έως +125°C

• Συμμόρφωση με την οδηγία RoHS

• Συστήματα δοκιμής και μέτρησης ραδιοσυχνοτήτων

• Σύγκριση ισχύος σταθμού βάσης επικοινωνίας

• Στάδια εξόδου ενισχυτή ισχύος

• Τερματικά δορυφορικής επικοινωνίας

• Υποσυστήματα δοκιμής γήρανσης πολλαπλών καναλιών

• Φορτία εικονικής κεραίας

• Πύλες αντιστοίχισης συσκευών μικροκυμάτων

Ε: Ποια είναι η διαφορά μεταξύ των σταθερών εξασθενητών και των τερματισμών;

Α: Οι σταθεροί εξασθενητές χρησιμοποιούνται για τη μείωση της ισχύος του σήματος με ακριβείς αναλογίες (π.χ. 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB κλπ.).Χρησιμοποιούνται συνήθως για ρύθμιση ισχύος και αντιστοίχιση του επιπέδου σήματοςΟι τερματισμοί χρησιμοποιούνται κυρίως για την απορρόφηση της ενέργειας του σήματος και την αντίσταση της αντίστασης για την αποτροπή της αντανάκλασης του σήματος.

Ε: Πώς να επιλέξετε τον κατάλληλο τύπο συνδέσμου;

Α: Η επιλογή των συνδέσμων εξαρτάται κυρίως από τη συχνότητα λειτουργίας, την ισχύ και τη συμβατότητα του συστήματος.1.85mmΥποστηρίζει έως και 67GHz.20,4 mmΥποστηρίζει μέχρι 50GHz.2.92mmΥποστηρίζει μέχρι 42GHz.3.5mmυποστηρίζει έως 26,5 GHz.SMA/N/TNCΥποστήριξη έως 18GHz. Η υψηλότερη συχνότητα απαιτεί μικρότερο μέγεθος συνδέσμου. Κατά την επιλογή, βεβαιωθείτε ότι ο τύπος συνδέσμου ταιριάζει με τις θύρες του εξοπλισμού σας.

Ε: Ποια είναι η επίδραση της VSWR στο σύστημα;

Α: Όσο πιο κοντά είναι η VSWR1:1Το υψηλό VSWR προκαλεί αντανάκλαση σήματος, αυξημένη απώλεια ισχύος,και μπορεί ακόμη και να βλάψει τα εξαρτήματα του ενισχυτή ισχύοςΗ σειρά αυτή προσφέρει VSWR τόσο χαμηλά όσο1.20:1, εξασφαλίζοντας εξαιρετικές επιδόσεις αντιστοίχισης με την αντίσταση.

Ε: Ποια είναι η διαφορά μεταξύ της μέγιστης ισχύος και της μέσης ισχύος;

Α:Μέση ισχύςαναφέρεται στην ικανότητα χειρισμού της ισχύος σε μακροπρόθεσμη βάση υπό συνθήκες συνεχούς κυματισμού (CW).Δύναμη αιχμήςαναφέρεται στην στιγμιαία ισχύ που μπορεί να χειριστεί σε συνθήκες παλμού. Η μέγιστη ισχύς είναι συνήθως πολύ υψηλότερη από τη μέση ισχύ, αλλά περιορίζεται από το πλάτος του παλμού και τον κύκλο εργασίας.να εξετάσετε και τα δύο με βάση τον τύπο του σήματος σας (CW ή παλμό).
