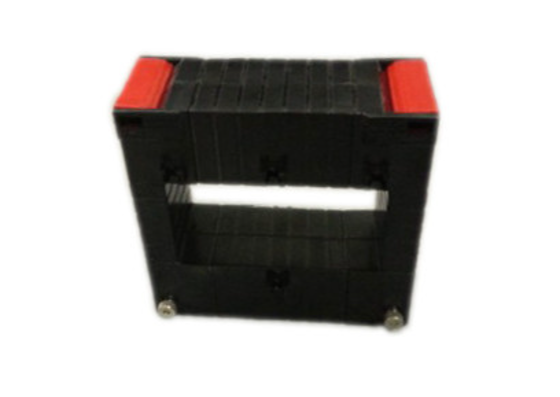

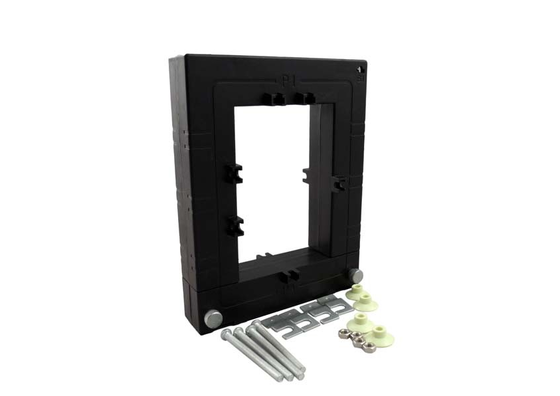

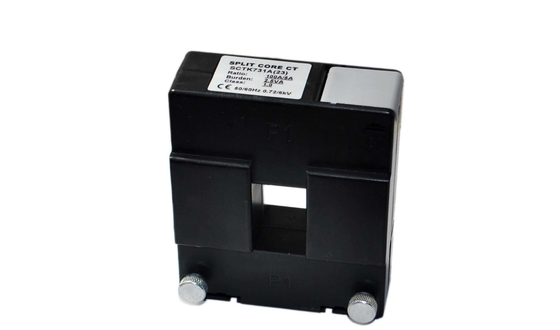

ΗΜετασχηματιστής ρεύματος με διχασμένο πυρήνα της σειράς SCTK731YΗ συσκευή αυτή έχει σχεδιαστεί για τη μέτρηση και παρακολούθηση ρεύματος σε νέα ή υπάρχοντα δίκτυα διανομής ηλεκτρικής ενέργειας.Σύντομα προσαρμοσμένη δομή διχασμένου πυρήναΗ συσκευή είναι κατασκευασμένη από ένα σύστημα που επιτρέπει την ταχεία εγκατάσταση χωρίς να αποσυνδέονται ή να αφαιρούνται καλώδια ή μπάρες.σχεδιασμός φαρδύ παραθύρουχωράει καλώδια μεγάλης διαμέτρου ή μπάρες.Η δευτερογενής επικάλυψη έχει ενσωματωμένοπαράλληλη αντίσταση ακριβείας, παρέχοντας ασφαλή έξοδο χαμηλής τάσης χωρίς την ανάγκη για εξωτερικές αντίστοιχες δειγματοληψίας.Το συμπαγές μέγεθος και η εύκολη εγκατάσταση, με πολλαπλά μεγέθη διαθέσιμα για να προσαρμοστούν στις διάφορες υπάρχουσες συνθήκες εγκατάστασης.Χρησιμοποιείται ευρέως για τη μέτρηση ρεύματος, την παρακολούθηση και την προστασία σε γραμμές και εξοπλισμό ηλεκτρικής ενέργειας, καθώς και τη μέτρηση ρεύματος και ισχύος για κινητήρες, φωτισμό, συμπιεστές αέρα, HVAC,και συστήματα ελέγχου αυτοματισμού, καθώς και συσκευές παρακολούθησης της ενέργειας και προστασίας των αναμεταδόσεων.
Χαρακτηριστικά:
- Πεδίο δοκιμής: 0,5 έως 6000A εισόδου ρεύματος ρεύματος ρεύματος, εξόδου 0,333V ή 0-5A
- Ευρύ εσωτερικό παράθυρο, που επιτρέπει τη σύσφιξη μεγάλων καλωδίων ή ράβδων
- Μεγάλη ποικιλία μεγεθών για να φιλοξενήσει όλες τις υπάρχουσες εγκαταστάσεις
- Μικρό μέγεθος και εύκολη τοποθέτηση
- Υψηλή ακρίβεια και αξιοπιστία
Εφαρμογές:
- Συσκευές ρεύματος, ισχύος, ενέργειας και παρακολούθησης
- Μέτρηση ρεύματος και ισχύος για ηλεκτροκινητήρες, φωτισμό, συμπίεσμο αέρα, σύστημα θέρμανσης και εξαερισμού, εξοπλισμό κλιματισμού και σύστημα ελέγχου αυτοματισμού.
- Μέτρηση, παρακολούθηση και προστασία ρεύματος για ηλεκτρικά καλώδια και εξοπλισμό
Ηλεκτρική παράμετρος
| Ονομαστική εισροή |
0.5A-6000A |
| Πεδίο μέτρησης |
10%Σε-130%Σε |
| Ονομαστική παραγωγή |
0.333V ((AC) ή 0-5A |
| Ποσοστό |
≤ ± 0,1% |
| Γωνία φάσης |
≤ ±5 λεπτά |
| Αντίσταση μόνωσης |
DC500V/100MΩmin |
Μηχανική παράμετρος
| Υπόθεση |
PC/UL94-V0 |
| Σπασίκλα |
ΕΠ |
| Κέντρο |
Σιλικόνη |
| Εσωτερική δομή |
Εποξικό |
| Κατασκευή |
Σφραγίδα. |
| Εργασιακή θερμοκρασία |
-25°C+75°C |
| Υγρασία λειτουργίας |
≤ 85% |
| Σύνδεση εξόδου |
Τερματικό ή UL1015 22AWG Σύρμα 1,5m |
Επιλογή τύπου
|
Α/Δ
|
Ονομαστική εισροή
(Α)
|
Αποδόσεις
(Α)
|
Ακριβότητα |
Μέγεθος (mm) |
|
|
|
|
Α |
Β |
Γ |
D |
Ε |
F |
G |
H |
Εγώ... |
|
ΣΚΤΚ731Y(33)
|
100-400A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(34)
|
100-600A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(35)
|
100-1000A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(36)
|
100-1200A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(38)
|
200-1500A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
250-2000A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(312)
|
500-2500A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(313)
|
500-3000A
|
1Α/5Α
|
0.2,0.5,1.0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(44)
|
100-600A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(45)
|
100-1000A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
100-1200A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(48)
|
200-1500A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
250-2000A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(412)
|
500-2500A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(413)
|
500-3000A
|
1Α/5Α
|
0.2,0.5,1.0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y ((55)
|
100-1000A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ ((56)
|
100-1200A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ ((58)
|
200-1500A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ ((510)
|
250-2000A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(512)
|
500-2500A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((513)
|
500-3000A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ ((516)
|
1000-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Y(66)
|
100-1200A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
200-1500A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
250-2000A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
500-2500A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
500-3000A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
1000-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
200-1500A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(810)
|
250-2000A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
500-2500A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(813)
|
500-3000A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(814)
|
800-4000A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
1000-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
250-4000A
|
1Α/5Α
|
0.2,0.5,1.0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(1111)
|
250-4000A
|
1Α/5Α
|
0.2,0.5,1.0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
500-4000A
|
1Α/5Α
|
0.2,0.5,1.0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ(1313)
|
500-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
600-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
800-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
1000-5000A
|
1Α/5Α
|
0.2,0.5,1.0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
ΣΚΤΚ731Υ ((2020)
|
1000-6000A
|
1Α/5Α
|
0.2,0.5,1.0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
Γενικές ερωτήσεις
Ε: Πώς να επιλέξετε ανάμεσα σε εξόδους 0,333V και 0-5A;
Α: 0.333VΗ έξοδος είναι ένα σήμα χαμηλής τάσης, κατάλληλο για ηλεκτρονικούς μετρητές ενέργειας, PLC και όργανα μέτρησης τάσης εισόδου.0-5AΗ έξοδος είναι ένα παραδοσιακό σήμα ρεύματος, κατάλληλο για μηχανικούς μετρητές, ρελέ και συσκευές προστασίας.
Ε: Ποια είναι η λειτουργία του ενσωματωμένου αντίστασης ακρίβειας;
Α:Η δευτερεύουσα επικάλυψη έχει ενσωματωμένη παράλληλη αντίσταση ακριβείας.Αυτό απλοποιεί την εγκατάσταση, βελτιώνει την ασφάλεια και εξοικονομεί το κόστος των εξαρτημάτων και τον χώρο εγκατάστασης.
Ε: Ποιες εφαρμογές μπορεί να καλύψει η περιοχή μέτρησης 0,5-6000A;
Α:Το εξαιρετικά ευρύ εύρος μέτρησης 0,5-6000A καλύπτει διάφορες εφαρμογές, από την ακριβή παρακολούθηση μικρού ρεύματος έως τα μεγάλα βιομηχανικά συστήματα διανομής ισχύος, κατάλληλα για τη μέτρηση λεπτής ενέργειας,Προστασία κινητήρα, παρακολούθηση της κύριας γραμμής διανομής και πολλά άλλα σενάρια.
Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος προετοιμασίας;
Α:Μπορείτε να υποβάλετε ένα δείγμα αίτησης μέσω της ιστοσελίδας μας ή μέσω ηλεκτρονικού ταχυδρομείου.Δωρεάνκαι θα μεταφερθούν μέσα3-5 εργάσιμες ημέρεςΟ χρόνος προετοιμασίας για μαζική παραγγελία είναι γενικά2- 8 εβδομάδες.
