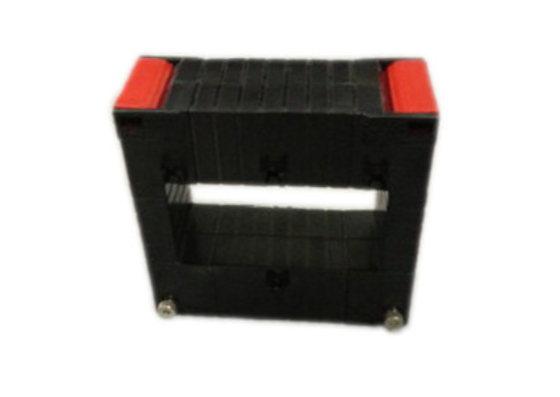

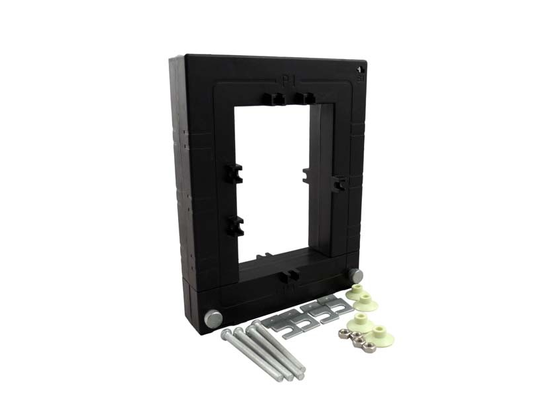

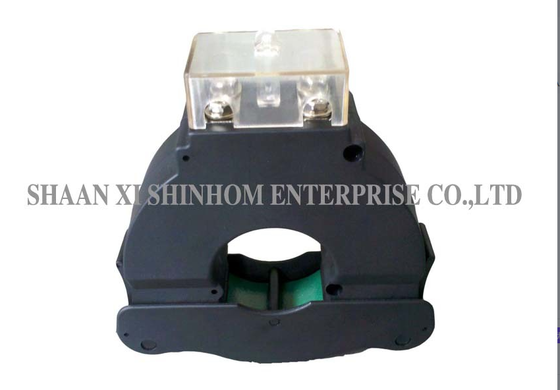

Μετασχηματιστής ρεύματος με διχασμένο πυρήνα σειρά SCTK732B για παρακολούθηση ισχύος και προστασία ρελέ

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Εισαγωγή: 0,5Α-6000Α
Παραγωγή: 0,333V(AC) ή 0-5A
Συχνότητα: 50-2,5KHz
Ακρίβεια: 0,2, 0,5, 1,0
Σύνδεση παραγωγής: Τερματικό
Προσαρμοσμένο: Ναί
Επισημαίνω:

Μετασχηματιστής ρεύματος με διχοτομή SCTK732B

,

Μετασχηματιστής παρακολούθησης ρεύματος ισχύος

,

Προστασία ρελέ διαχωρισμένου πυρήνα μετασχηματιστή
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SCTK732B
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

Ο μετασχηματιστής ρεύματος διαχωριζόμενου πυρήνα της σειράς SCTK732B έχει σχεδιαστεί για τη μέτρηση και την παρακολούθηση ρεύματος σε νέα ή υπάρχοντα δίκτυα διανομής ενέργειας. Το προϊόν χρησιμοποιεί δομή διαχωριζόμενου πυρήνα που επιτρέπει γρήγορη εγκατάσταση χωρίς αποσύνδεση ή αφαίρεση καλωδίων ή ράβδων. Η δευτερεύουσα περιέλιξη κατανέμεται ομοιόμορφα γύρω από την περιφέρεια του πυρήνα, παρέχοντας χαμηλή μαγνητική διαρροή και σταθερή απόδοση. Το περίβλημα από πλαστικό ABS επιβραδυντικό της φλόγας παρέχει καλή μόνωση. Ένας ενσωματωμένος αντιστάτης ακριβείας παράλληλης σύνδεσης παρέχει ασφαλή έξοδο χαμηλής τάσης χωρίς την ανάγκη εξωτερικών αντιστάσεων δειγματοληψίας. Χρησιμοποιείται ευρέως για τη μέτρηση, την παρακολούθηση και την προστασία ρεύματος σε γραμμές και εξοπλισμό ισχύος, καθώς και για τη μέτρηση ρεύματος και ισχύος για κινητήρες, φωτισμό, αεροσυμπιεστές, συστήματα HVAC και συστήματα ελέγχου αυτοματισμού, καθώς και για συσκευές παρακολούθησης ενέργειας.

Χαρακτηριστικά:
  1. Εύρος δοκιμής: 0.5A - 6000A AC είσοδος, έξοδος 0.333VAC ή 0-5A
  2. Κλάση ακρίβειας δοκιμής: 0.2, 0.5 ,1.0
  3. Δευτερεύουσες περιελίξεις μετασχηματιστή ρεύματος ομοιόμορφα κατανεμημένες κατά μήκος της περιφέρειας του πυρήνα, χρήση περιβλήματος από πλαστικό ABS επιβραδυντικό της φλόγας για μόνωση του μετασχηματιστή
  4. Το μέσο του παραθύρου για να περνάει η ράβδος.
  5. Οι δευτερεύουσες περιελίξεις είναι ομοιόμορφες γύρω από το σύστημα, με μικρή μαγνητική διαρροή και σταθερή απόδοση, ελαφρύ βάρος, βολική εγκατάσταση κ.λπ.
Εφαρμογές:
  1. Μέτρηση, παρακολούθηση και προστασία ρεύματος για ηλεκτρικές καλωδιώσεις και εξοπλισμό.
  2. Μέτρηση ρεύματος και ισχύος για ηλεκτροκινητήρες, φωτισμό, αεροσυμπιεστή, θέρμανση
  3. Σύστημα εξαερισμού, κλιματισμού και σύστημα ελέγχου αυτοματισμού.
  4. Συσκευή παρακολούθησης ρεύματος, ισχύος και ενέργειας.
Ηλεκτρική Παράμετρος
Ονομαστική Είσοδος 0.5A-6000A
Εύρος μέτρησης 10%In-130%In
Ονομαστική Έξοδος 0.333V(AC) ή 0-5A
Αναλογία ≤± 0.2％
Γωνία φάσης ≤ ±10min
Διηλεκτρική αντοχή 5.0KV/1mA/1min
Αντίσταση μόνωσης DC500V/100MΩmin
Μηχανική Παράμετρος
Περίβλημα PC+ABS/UL94-V0
Πηνίο PC+ABS
Πυρήνας Πυρίτιο
Εσωτερική δομή Εποξικό
Κατασκευή Δέσιμο
Θερμοκρασία λειτουργίας －25℃～＋75℃
Υγρασία λειτουργίας ≤85%
Επιλογή τύπου
P/N Είσοδος (A) Έξοδος (A/V) Ακρίβεια Διαστάσεις(mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Μετασχηματιστής ρεύματος με διχασμένο πυρήνα σειρά SCTK732B για παρακολούθηση ισχύος και προστασία ρελέ

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις
Ε: Ποιες κλάσεις ακρίβειας είναι διαθέσιμες για αυτό το προϊόν;

Α: Διατίθενται τρεις κλάσεις ακρίβειας: Κλάση 0.2, Κλάση 0.5 και Κλάση 1.0. Η Κλάση 0.2 είναι κατάλληλη για μέτρηση ενέργειας ακριβείας. Η Κλάση 0.5 είναι κατάλληλη για γενικές βιομηχανικές μετρήσεις. Η Κλάση 1.0 είναι κατάλληλη για εφαρμογές προστασίας και συμβατικά όργανα ένδειξης.

Ε: Ποια είναι τα πλεονεκτήματα της ομοιόμορφης δευτερεύουσας περιέλιξης;

Α: Η δευτερεύουσα περιέλιξη κατανέμεται ομοιόμορφα γύρω από την περιφέρεια του πυρήνα, εξασφαλίζοντας ομοιόμορφη κατανομή μαγνητικής ροής, χαμηλή μαγνητική διαρροή, υψηλή ακρίβεια μέτρησης και σταθερή και αξιόπιστη απόδοση.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω της ιστοσελίδας μας ή μέσω email. Παρακαλούμε να παρέχετε τα στοιχεία της εταιρείας σας και το μοντέλο-στόχο. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες.
