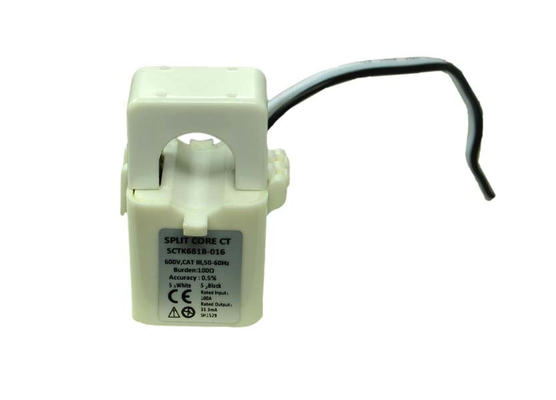

Μετασχηματιστής Ρεύματος Διαιρούμενου Πυρήνα Σειράς SCTK681B 5 έως 630A για Μέτρηση Ρεύματος

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχον εύρος: 5~630Α
Παραγωγή: 0-500mA ή 0,333VAC
Τάξη: 0,5, 1,0, 3,0
Χρώμα: Διαφανής
σπείρα: Πυρήνας Permalloy
Προσαρμόσιμο: ΝΑΙ
Επισημαίνω:

Μετασχηματιστής Ρεύματος Διαιρούμενου Πυρήνα 5 έως 630A

,

Μετασχηματιστής Ρεύματος Διαιρούμενου Πυρήνα για μέτρηση

,

Μεταβλητός Μετασχηματιστής Ρεύματος με εγγύηση
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SCTK681B
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

Ο μετασχηματιστής ρεύματος τύπου split-core της σειράς SCTK681B διαθέτει αποσπώμενο πυρήνα και εσωτερική αντίσταση ακριβείας, ειδικά σχεδιασμένος για τη μέτρηση ρεύματος και ηλεκτρολογικό εξοπλισμό, εξασφαλίζοντας υψηλή ακρίβεια, χαμηλή απώλεια πυρήνα και εύκολη εγκατάσταση. Το προϊόν διαθέτει στιβαρή και αξιόπιστη δομή και υποστηρίζει μέτρηση χωρίς επαφή και λειτουργία υπό τάση. Είναι κατάλληλο για μέτρηση ρεύματος, παρακολούθηση κινητήρων και προστασία ρελέ. Αποτελεί ιδανική επιλογή για εφαρμογές μετασχηματιστών ρεύματος τύπου split-core σε παρακολούθηση ισχύος και βιομηχανικό αυτοματισμό.

Χαρακτηριστικά

  • Εύρος μέτρησης – 5 έως 630A
  • Έξοδος – 0 έως 500mA
  • Έξοδος – 0 έως 0.333V
  • Υψηλή ακρίβεια, χαμηλή απώλεια πυρήνα
  • Αποσπώμενος πυρήνας
  • Συμπαγές μέγεθος, ελαφρύ
  • Σχεδιασμός split-core για εύκολη εγκατάσταση
  • Υποστηρίζει λειτουργία υπό τάση

Εφαρμογές

  • Μέτρηση ρεύματος ηλεκτρικών γραμμών και εξοπλισμού
  • Μέτρηση ρεύματος και ισχύος κινητήρων
  • Συστήματα φωτισμού
  • Συμπιεστές αέρα
  • Συστήματα HVAC
  • Συσκευές παρακολούθησης ρεύματος, ισχύος και ενέργειας
  • Συσκευές προστασίας ρελέ
  • Βιομηχανικός αυτοματισμός

Μηχανική Παράμετρος

Περίβλημα PA /UL94-V0
Πηνίο PBT
Πυρήνας Permalloy
Εσωτερική δομή Εποξικό
Κατασκευή Δέσιμο
Θερμοκρασία Λειτουργίας –25℃～＋75℃
Υγρασία Λειτουργίας ≤85%
Σύνδεση Εξόδου Καλώδιο UL1015 20AWG (στριφτό) 2.5m

Ηλεκτρική Παράμετρος

Συχνότητα 50Hz-2KHz
Ονομαστική Είσοδος 5A-630A
Εύρος μέτρησης 10%In-130%In
Ονομαστική Έξοδος 0.333V(AC) ή 0-500mA
Αναλογία ≤± 1.0%
Γωνία φάσης ≤ ±60min
Διηλεκτρική αντοχή 2.5KV/1mA/1min
Αντίσταση μόνωσης DC500V/100MΩmin

Επιλογή τύπου

P/N

Ονομαστική Είσοδος

(A)

 Έξοδος (mA/V) Ακρίβεια Διαστάσεις(mm)
Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 Μετασχηματιστής Ρεύματος Διαιρούμενου Πυρήνα Σειράς SCTK681B 5 έως 630A για Μέτρηση Ρεύματος

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω της ιστοσελίδας μας ή μέσω email. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης για μαζικές παραγγελίες είναι γενικά 2-8 εβδομάδες; τα προσαρμοσμένα προϊόντα θα επιβεβαιωθούν ξεχωριστά.

Ε: Υποστηρίζετε μικρές δοκιμαστικές παραγγελίες;

Α: Ναι. Οι μικρές δοκιμαστικές παραγγελίες (κάτω από την τυπική MOQ) μπορούν να διαπραγματευτούν και να λάβουν τα ίδια πρότυπα ποιότητας και δεσμεύσεις παράδοσης με τις μαζικές παραγγελίες. Παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεών μας για λεπτομέρειες.

Ε: Ποια είναι η σημασία του σχεδιασμού split-core για εφαρμογές μέτρησης ρεύματος;

Α: Ο σχεδιασμός split-core επιτρέπει τη μέτρηση χωρίς επαφή και μπορεί να εγκατασταθεί χωρίς αποσύνδεση του πρωτεύοντος αγωγού. Υποστηρίζει λειτουργία υπό τάση χωρίς να επηρεάζει την κανονική χρήση του πελάτη. Το συμπαγές μέγεθος και ο ελαφρύς σχεδιασμός καθιστούν την εγκατάσταση βολική, κατάλληλη για γρήγορη ανάπτυξη σε εφαρμογές όπως ηλεκτρικές γραμμές, κινητήρες και προστασία ρελέ.
