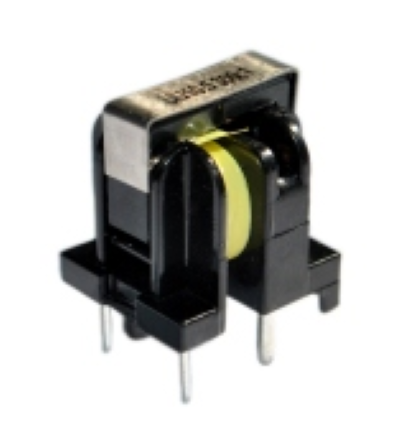

Μετασχηματιστή ρεύματος προστασίας σειράς ACST11 για συστήματα παρακολούθησης και δοκιμής

ΟΣειρά ACST11Ο μετασχηματιστής ρεύματος βαθμού προστασίας υιοθετεί αΣχεδίαση σχισμένης μπομπίνας (διαιρεμένο πλαίσιο)., παρέχοντας εξαιρετική απόδοση μόνωσης και αδιηλεκτρική αντοχή έως 3000 Vrms. Είναι κατάλληλο για εφαρμογές όπως παρακολούθηση ρεύματος προστασίας, συστήματα προστασίας δοκιμών και ηλεκτροχημική παρακολούθηση.

Αυτός ο μετασχηματιστής ρεύματος συμμορφώνεται μεΠρότυπα συστήματος μόνωσης κατηγορίας Β με πιστοποίηση UL, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα. Η συμπαγής δομή του επιτρέπει την εύκολη ενσωμάτωση σε εξοπλισμό περιορισμένου χώρου.

Η σειρά ACST11 προσφέρει επιλογές πολλαπλών αναλογιών στροφών που κυμαίνονται από100 έως 1500 στροφές, με εύρος δευτερεύουσας αυτεπαγωγής40 mH έως 6800 mH, και μια μέγιστη βαθμολογία πρωτεύοντος ρεύματος από12 Α έως 300 Α, επιτρέποντας την ευέλικτη προσαρμογή σε διάφορες απαιτήσεις ανίχνευσης και μέτρησης ρεύματος.

• Μόνωση UL Κατηγορίας Β– Υψηλή θερμική αντοχή, αξιόπιστη απόδοση

• Διηλεκτρική αντοχή 3000Vrms– Εξαιρετική απομόνωση ασφαλείας

• Σχέδιο σχισμένης μπομπίνας– Βελτιωμένη μόνωση, ανώτερη ασφάλεια

• Συμπαγής συσκευασία– Εξοικονομεί χώρο PCB

• Εύρος αναλογίας περιστροφής– 100T έως 1500T

• Δευτερογενής επαγωγή– 40mH έως 6800mH

• Μέγιστο πρωτεύον ρεύμα– 12Α έως 300Α

• Παρακολούθηση ρεύματος προστασίας– Προστασία από υπερένταση σε συστήματα ισχύος

• Δοκιμή συστημάτων προστασίας– Δοκιμή συσκευής προστασίας ρελέ

• Ηλεκτροχημική παρακολούθηση– Ανίχνευση ρεύματος σε ηλεκτροχημικές διεργασίες

• Βιομηχανικός εξοπλισμός ελέγχου– Προστασία κινητήρα και παρακολούθηση κατάστασης

• Συστήματα τροφοδοσίας– Ανίχνευση ρεύματος εναλλαγής τροφοδοτικού

Ε: Ποια είναι η βαθμολογία μόνωσης του μετασχηματιστή ρεύματος σειράς ACST11;

ΕΝΑ:Η σειρά ACST11 συμμορφώνεται με το πιστοποιημένο UL-class σύστημα μόνωσης (θερμική βαθμολογία 130°C) και προσφέρει διηλεκτρική αντοχή έως και 3000 Vrms, εξασφαλίζοντας υψηλή ασφάλεια και αξιοπιστία σε απαιτητικές εφαρμογές.

Ε: Ποια είναι τα πλεονεκτήματα του σχεδιασμού split bobbin;

ΕΝΑ:Η δομή διαχωρισμένης μπομπίνας βελτιώνει τον διαχωρισμό της κύριας προς τη δευτερεύουσα μόνωση, ενισχύοντας την ικανότητα αντοχής στην τάση. Απλοποιεί επίσης τις διαδικασίες περιέλιξης, γεγονός που συμβάλλει στη μείωση της πολυπλοκότητας της κατασκευής και του συνολικού κόστους παραγωγής.

Ε: Πώς μπορώ να επιλέξω το κατάλληλο μοντέλο αναλογίας στροφών;

ΕΝΑ:Η επιλογή πρέπει να βασίζεται στο μέγιστο πρωτεύον ρεύμα της εφαρμογής. Για παράδειγμα, εάν το μέγιστο ρεύμα είναι 200 ​​A, συνιστάται να επιλέξετεACST11-201 (βαθμολόγηση έως 270 A)για να εξασφαλιστεί επαρκές περιθώριο σχεδιασμού και αξιόπιστη λειτουργία.
