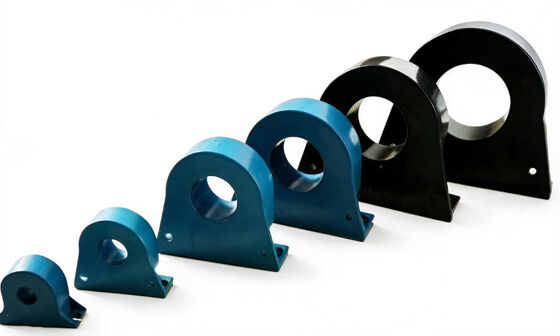

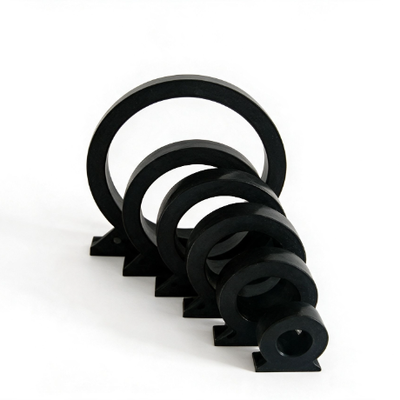

Μικροσκοπικές βίδες για τοποθετημένο μετασχηματιστή ρεύματος SCT σειρά 0-5000A για παρακολούθηση και προστασία ισχύος

ΟΜικροσκοπικός μετασχηματιστής ρεύματος με βιδωτό στήριγμα σειράς SCTέχει σχεδιαστεί για εφαρμογές παρακολούθησης ισχύος και προστασίας. Τα καλύμματα ονομαστικής εισόδου0-5000Αμε έξοδο του0-500 mA.Το προϊόν χρησιμοποιεί αβιδωτή βάσησχέδιο. Το εσωτερικό παράθυρο είναι μεγάλο, επιτρέποντας σε καλώδια υψηλού ρεύματος ή χάλκινες ράβδους να διέρχονται απευθείας. Η εγκατάσταση είναι απλή και γρήγορη. Μια εσωτερική αντίσταση ακριβείας συνδέεται παράλληλα με τη δευτερεύουσα περιέλιξη, παρέχοντας μια ασφαλή έξοδο χαμηλής τάσης. Αυτό εξοικονομεί χρόνο και κόστος εγκατάστασης. Ακρίβεια αναλογίας:≤±0,1%. Σφάλμα γωνίας φάσης:≤±5 λεπτά. Πληροί τις απαιτήσεις μέτρησης υψηλής ακρίβειας. Το περίβλημα είναι κατασκευασμένο απόABS/UL94-V0υλικό επιβραδυντικό φλόγας. Το εσωτερικό είναι εποξειδικό δοχείο. Οι βασικές χρήσειςPermalloyήνανοκρυσταλλικόυλικό, κατάλληλο για σκληρά περιβάλλοντα. Χρησιμοποιείται ευρέως σεσυστήματα διανομής ηλεκτρικής ενέργειας,παρακολούθηση κινητήρα,έλεγχος φωτισμού,HVAC, καισυστήματα ελέγχου αυτοματισμού.

• Ονομαστική είσοδος – 0-5000A
• Εύρος μέτρησης – 5%In έως 120%In
• Ονομαστική έξοδος – 0-500mA
• Σφάλμα αναλογίας – ≤±0,1%
• Σφάλμα γωνίας φάσης – ≤±5 λεπτά
• Εύρος συχνοτήτων - 50-400 Hz
• Διηλεκτρική ισχύς – 2,5KV/1mA/1 λεπτό
• Αντοχή μόνωσης – ≥1000MΩ (DC500V)
• Υλικό περιβλήματος – ABS/UL94-V0 επιβραδυντικό φλόγας
• Υλικό πυρήνα - Μόνιμο κράμα ή νανοκρυσταλλικό

• Παρακολούθηση ρεύματος συστήματος διανομής ηλεκτρικής ενέργειας
• Μέτρηση ρεύματος κινητήρα και προστασία
• Παρακολούθηση ισχύος συστήματος φωτισμού
• Παρακολούθηση ρεύματος αεροσυμπιεστή
• Συστήματα HVAC
• Συσκευές προστασίας ρελέ
• Εξοπλισμός παρακολούθησης ισχύος και ενέργειας
• Συστήματα ελέγχου αυτοματισμού

Ε: Ποια είναι η ακρίβεια του λόγου αυτού του μετασχηματιστή ρεύματος;

Α: ΤοΣειρά SCTπροσφέρει αναλογία ακρίβειας≤±0,1%και σφάλμα γωνίας φάσης του≤±5 λεπτά. Αυτή είναι μια κατηγορία υψηλής ακρίβειας. Είναι κατάλληλο για εφαρμογές παρακολούθησης ισχύος, μέτρησης ενέργειας και προστασίας ρελέ που απαιτούν υψηλή ακρίβεια μέτρησης.

Ε: Τι είναι η δομή τροφοδοσίας μιας στροφής; Τι πρέπει να προσέξετε κατά την εγκατάσταση;

Α: Η δομή τροφοδοσίας μιας στροφής σημαίνει ότι το μετρημένο καλώδιο ή η χάλκινη ράβδος διέρχεται απευθείας από το κεντρικό παράθυρο του μετασχηματιστή. Δεν χρειάζεται να τυλίγετε πηνία γύρω από τον μετασχηματιστή. Κατά την εγκατάσταση, βεβαιωθείτε ότι ο μετρημένος αγωγός διέρχεται από το κέντρο του παραθύρου για βέλτιστη ακρίβεια μέτρησης. Το μέγεθος του παραθύρου πρέπει να ταιριάζει με το μετρημένο καλώδιο ή τη γραμμή ζυγού.

Ε: Γιατί η δευτερεύουσα έξοδος είναι ασφαλής χαμηλής τάσης;

Α: Η δευτερεύουσα περιέλιξη συνδέεται παράλληλα με μια εσωτερική αντίσταση ακριβείας. Αυτό μετατρέπει το σήμα ρεύματος σε έξοδο σήματος χαμηλής τάσης (≤0,5V), διασφαλίζοντας την ασφάλεια των χειριστών και του συνδεδεμένου εξοπλισμού μέτρησης. Αυτός ο σχεδιασμός εξαλείφει επίσης την ανάγκη για εξωτερικές αντιστάσεις δειγματοληψίας, εξοικονομώντας χρόνο και κόστος εγκατάστασης.
