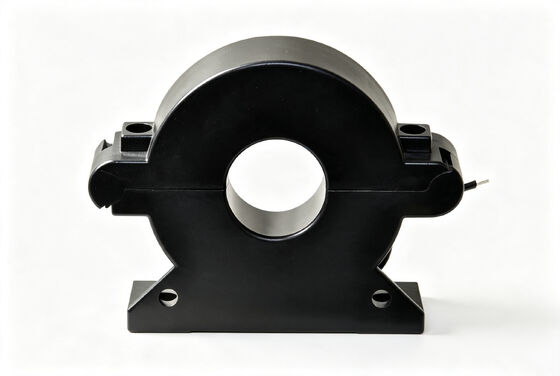

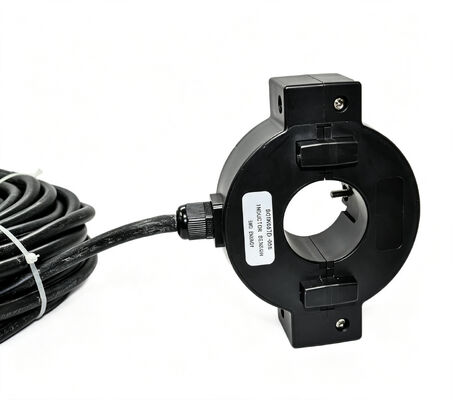

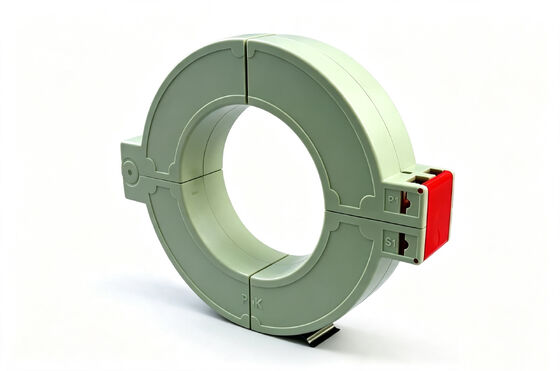

Μετασχηματιστής Ρεύματος Διαιρετού Πυρήνα Σειράς SCTK681A 50-2000Hz Ευρέος Φάσματος για Παρακολούθηση Κινητήρων και HVAC

Μετασχηματιστές Ρεύματος Τύπου Split Core Σειράς SCTK681A 5A-630A Συμβατοί με RoHS

Ο σειρά SCTK681A έχει σχεδιαστεί για τη μέτρηση και την παρακολούθηση ρεύματος σε νέα ή υπάρχοντα δίκτυα διανομής ενέργειας. Το εύρος μέτρησης είναι από 5A έως 630A, με εύρος συχνότητας 50-2000Hz. Το προϊόν χρησιμοποιεί δομή split-core που επιτρέπει γρήγορη εγκατάσταση χωρίς αποσύνδεση ή αφαίρεση καλωδίων ή ράβδων. Αυτό μειώνει σημαντικά το κόστος και το χρόνο εγκατάστασης. Η δευτερεύουσα περιέλιξη διαθέτει ενσωματωμένο αντιστάτη ακριβείας, παρέχοντας ασφαλή έξοδο χαμηλής τάσης 0.333VAC ή 0-500mA χωρίς την ανάγκη εξωτερικών αντιστάτων δειγματοληψίας. Σφάλμα αναλογίας: ≤±1.0%. Σφάλμα γωνίας φάσης: ≤±60 λεπτά. Διηλεκτρική αντοχή: 2.5KV/1mA/1 λεπτό. Συμβατό με RoHS. Χρησιμοποιείται ευρέως σε συσκευές προστασίας ρελέ, μέτρηση ρεύματος και ισχύος κινητήρων, φωτισμό, αεροσυμπιεστές, HVAC, συστήματα ελέγχου αυτοματισμού και παρακολούθηση γραμμών διανομής ενέργειας.

Χαρακτηριστικά

• Εύρος δοκιμής: 5 έως 630A AC είσοδος, έξοδος 0 έως 0.333V, 0 έως 500mA
• Έχει σχεδιαστεί ειδικά για να διευκολύνει την εγκατάστασή τους σε νέα ή ήδη υπάρχοντα δίκτυα.
• Μπορούν να εγκατασταθούν χωρίς να ανοίξει κανένα κύκλωμα καλωδίου ή ράβδου.
• Ένας εσωτερικός αντιστάτης ακριβείας στην δευτερεύουσα περιέλιξη του CT παρέχει χαμηλή ασφαλή τάση εξόδου.
• Μπορεί να εξοικονομήσει χρόνο και κόστος εγκατάστασης.

Εφαρμογές

1. Συσκευή προστασίας ρελέ.
2. Μέτρηση ρεύματος και ισχύος για ηλεκτροκινητήρες, φωτισμό, αεροσυμπιεστές, συστήματα θέρμανσης και εξαερισμού, εξοπλισμό κλιματισμού και συστήματα αυτοματισμού – ελέγχου.
3. Μέτρηση, παρακολούθηση και προστασία ρεύματος για ηλεκτρικές καλωδιώσεις και εξοπλισμό.

Ηλεκτρική Παράμετρος

Μηχανική Παράμετρος

Επιλογή τύπου

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις

Ε: Απαιτείται διακοπή ρεύματος ή αφαίρεση καλωδίου κατά την εγκατάσταση του μετασχηματιστή ρεύματος τύπου split-core;

Α: Όχι. Η σειρά SCTK681A χρησιμοποιεί δομή split-core με πυρήνα που ανοίγει και κλείνει. Μπορεί να εγκατασταθεί χωρίς αποσύνδεση ή αφαίρεση καλωδίων ή ράβδων. Αυτό το χαρακτηριστικό το καθιστά ιδιαίτερα κατάλληλο για έργα ανακαίνισης και εφαρμογές όπου δεν μπορεί να διακοπεί η τροφοδοσία, μειώνοντας σημαντικά το κόστος και το χρόνο εγκατάστασης.

Ε: Ποια είναι η λειτουργία του ενσωματωμένου αντιστάτη ακριβείας;

Α: Η δευτερεύουσα περιέλιξη διαθέτει ενσωματωμένο αντιστάτη ακριβείας. Μετατρέπει το σήμα ρεύματος απευθείας σε ασφαλή έξοδο χαμηλής τάσης (0.333VAC) ή τυπικό σήμα ρεύματος (0-500mA). Αυτό εξαλείφει την ανάγκη για εξωτερικούς αντιστάτες δειγματοληψίας. Αυτός ο σχεδιασμός απλοποιεί την εγκατάσταση, βελτιώνει την ασφάλεια και εξοικονομεί κόστος εξαρτημάτων και χώρο εγκατάστασης.

Ε: Ποιες εφαρμογές μπορεί να καλύψει το σφάλμα αναλογίας ≤±1.0%;

Α: Το σφάλμα αναλογίας ±1.0% καλύπτει τις απαιτήσεις ακρίβειας των περισσότερων εφαρμογών βιομηχανικής παρακολούθησης ισχύος, προστασίας εξοπλισμού, διαχείρισης ενέργειας και ελέγχου αυτοματισμού. Για απαιτήσεις υψηλότερης ακρίβειας, όπως η μέτρηση ενέργειας, παρακαλούμε επικοινωνήστε μαζί μας για μοντέλα με υψηλότερες κλάσεις ακρίβειας.
