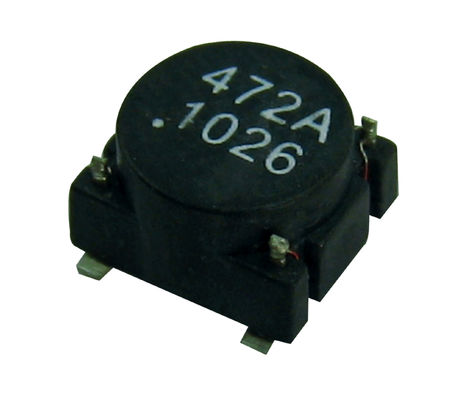

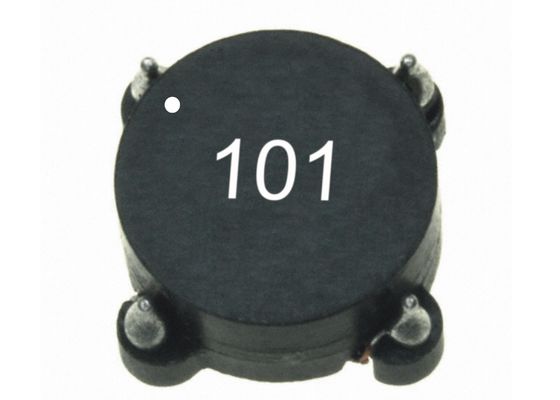

Αμόλυβδο υψηλής συχνότητας έμφραξης SMD φίλτρο σπειρών πηνίων τρόπου τύπων κοινό με την περίπτωση

STC σειράς υψηλής τάσης πηνίο τρόπου δύναμης κοινό, Toroid τύπων SMD σπείρα έμφραξης πυρήνων με τα πιστοποιητικά Ce/UL/RoHS/Reach

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

• Αυτεπαγωγή L1, σειρά L2: 47uH σε 1000uH
• Διηλεκτρική δύναμη RMS: 1,000V
• Ρεύμα: 1.5 σε 6A
• Κοινές εμφράξεις τρόπου σφυγμού SMT
• Δοκιμασμένος σε 100KHZ, 0,1 VRMS
• Ηλεκτρικές προδιαγραφές σε 25 °C
• IDC 2 βάση temp. (at=30 °C)
• Ανοχή: ± 20%
• Άνοδος θερμοκρασίας: 45°C μέγιστο στο εκτιμημένο ρεύμα
• Θερμοκρασία αποθήκευσης: -25 σε +85°C
• Λειτουργούσα θερμοκρασία: -20 σε +125°C
• Σπείρα έμφραξης κοινός-τρόπου SMD
• Η επιφάνεια τοποθετεί
• CMC σπείρες έμφραξης
• Φίλτρο κοινός-τρόπου
• Σπειροειδές πηνίο κοινός-τρόπου
• Μικρή ακτινοβολία και μικρό μέγεθος SMD
• Κατάλληλος για τη συγκόλληση επανακυκλοφορίας
• Σπείρες έμφραξης κοινός-τρόπου RID
• Σπείρες έμφραξης μικρός-σχεδιαγράμματος
• Ferrite toroid πυρήνων σπείρες έμφραξης
• Μεγάλος-τρέχουσες σπείρες έμφραξης
• Χαμηλές σπείρες έμφραξης αντίστασης
• MPP/hi-flux/sendust/RF σπείρες έμφραξης πυρήνων δύναμης καρβονυλίων/σιδήρου
• Για τον άριστο καταπιεστή της EMI
• Χαμηλός κοινός τρόπος DCR
• Υψηλή συχνότητα και χαμηλός κοινός-τρόπος απώλειας
• Υψηλής ενέργειας αποθήκευση
• Αντίσταση στη θερμότητα ύλης συγκολλήσεως: 260°C, 10 δευτερόλεπτα
• Ferrite CMC πυρήνων toroid σπείρες έμφραξης
• Ιδανικό για τον άριστο καταπιεστή της EMI
• Με το κοινό φίλτρο τρόπου
• Σχεδιασμένος για τους μετατροπείς DC/DC
• Η ευρεία ποικιλία των μεγεθών πηνίων και οι τρέχουσες εκτιμήσεις είναι διαθέσιμες
• Συσκευασία ταινιών μεταφορέων που χρησιμοποιείται για SMT
• Μαγνητικά προστατευμένη κατασκευή
• Κατάλληλος για τη συγκόλληση τεχνών επανακυκλοφορίας SMT.
• Αμόλυβδα προϊόντα, RoHS υποχωρητικό.

ΚΟΙΝΕΣ ΕΦΑΡΜΟΓΕΣ:

• Συσκευές ηλεκτρονικής
• Ρεύμα-συνεχές ρεύμα μετατροπή (τρόπος Paraller)
• Σύζευξη απομόνωσης (μετασχηματιστής)
• Φίλτρο εισαγωγής (τρόπος σειράς)
• EMI/RFI καταστολή
• Υπολογιστές γραφείου, lap-top, DSC και υπολογιστής περιφερειακοί
• DC/DC μετατροπέας.
• Επίδειξη LCD
• Εξοπλισμός τηλεπικοινωνιών
• Προϊόντα το /Scanner.... του /Digital εξοπλισμού δύναμης.

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:

• IDC: Temp. άνοδος 40℃ Max
• δοκιμή lnductance: HP4284A 100KHz 0.1V
• RDC: QuadTech 1880 Milliohmmeter
• Μέθοδοι ύλης συγκολλήσεως: Φάση ατμού, υπέρυθρη επανακυκλοφορία
• Αντίσταση στη θερμότητα συγκόλλησης: 260℃ για 10 δευτερόλεπτα
• Διαλυτική αντίσταση: Προσαρμόζεται σε mil-STD-202E
