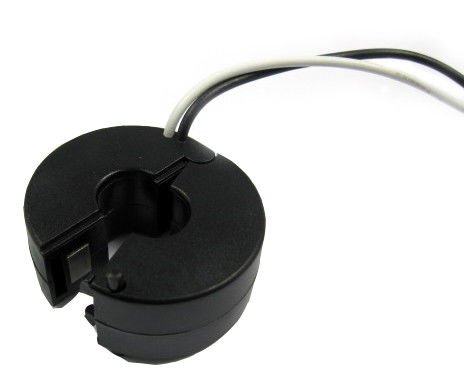

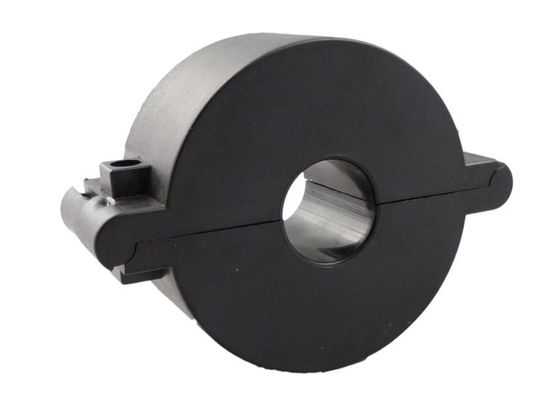

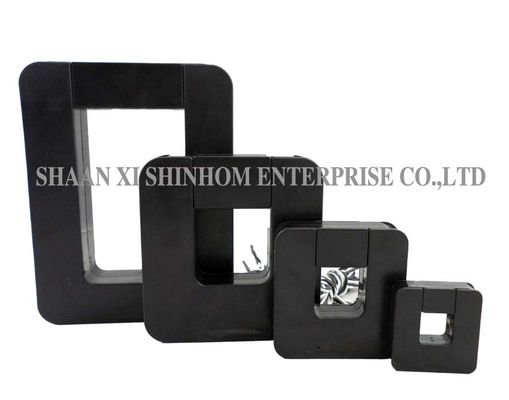

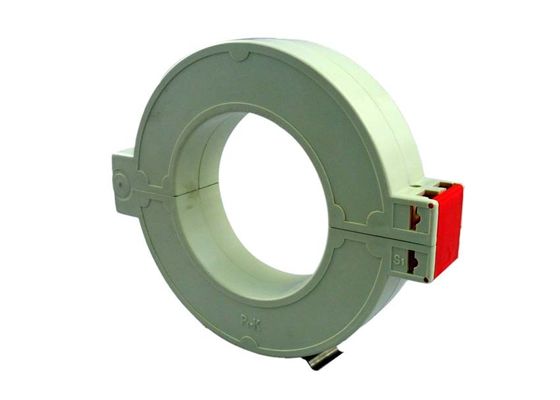

SCTK751 τρέχων μετασχηματιστής πυρήνων σειράς ο διασπασμένος με 5 σε 5000A εισήγαγε και σπάζει απότομα το κλείνοντας/ανοίγοντας χαρακτηριστικό γνώρισμα, ακρίβεια 1,0
Οι σειρές SCTK751 διασπασμένων τρεχόντων μετασχηματιστών ύφους πυρήνων σχεδιάζονται για τη γρήγορη και εύκολη εγκατάσταση. Οι διασπασμένες τρέχουσες μετρήσεις μη-επαφών αδειών σχεδίου πυρήνων μέσω της επαγωγής μαγνητικών πεδίων χωρίς αποσύνδεση των κυκλωμάτων καλωδίων για την εγκατάσταση CT. Αυτή η μέθοδος επιτρέπει μια ασφαλέστερη, ευκολότερη και φορητή τρέχουσα μέτρηση.
Ηλεκτρική παράμετρος
| Συχνότητα | 50-60Hz |
| Εκτιμημένη εισαγωγή | 5A-5000A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA |
| Αναλογία | ± 1,0% |
| Γωνία φάσης | ≤ ±90min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC το /UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Καλώδιο UL1015 22AWG (το καλώδιο) 2.0m |
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Επιλογή τύπων
|
P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) |
Ακρίβεια |
Διαστάσεις (mm/inch) |
|||||
|
Α |
Β |
Γ |
Δ |
Ε |
|||||
|
SCTK751A |
5-200A (5,10,30,50,75,100,125,150,200) |
0-13.3mA 0.333V |
1.0 |
50.8 (2,00) |
53.3 (2,09) |
15.0 (0,59) |
19.1 (0,75) |
19.1 (0,75) |
|
|
SCTK751B |
10-400A (10,50,75,150,200,250,300,400) |
0-26.6mA 0.333V |
1.0 |
59.6 (2,35) |
62.7 (2,47) |
21.0 (0,83) |
19.1 (0,75) |
19.1 (0,75) |
|
|
SCTK751C |
50-630A (50.100.125.200.250.400.600.630) |
0-66.6mA 0.333V |
1.0 |
82.5 (3,25) |
85.1 (3,35) |
25.6 (1,01) |
31.8 (1,25) |
31.8 (1,25) |
|
|
SCTK751D |
100-2000A (100,250,400,630,800A, 1000,2000) |
0-200mA 0.333V |
1.0 |
121.0 (4,76) |
127.0 (5,00) |
30.4 (1,19) |
50.8 (2,00) |
50.8 (2,00) |
|
|
SCTK751E |
200-3000A (200,250,400,630,1500,2500,3000) |
0-300mA 0.333V |
1.0 |
118.0 (4,65) |
133.0 (5,24) |
24.0 (0,94) |
68.0 (2,68) |
80.0 (3,15) |
|
|
SCTK751F |
400-5000A (400,800,1000,1500,2000,3000,5000) |
0-500mA 0.333V |
1.0 |
146.0 (5,75) |
190.5 (7,50) |
35.6 (1,40) |
76.2 (3,00) |
127.0 (5,00) |
|
Κατευθύνσεις για τη χρήση
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
