| τρέχουσα σειρά: | 5-5000A | εξόδου: | 0-5A |
|---|---|---|---|
| Ακρίβεια: | 0,5、 1,0、 3,0 | Προδιαγραφή: | διασπασμένος πυρήνας |
| Μονώνοντας μέσο: | εποξική ρητίνη | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

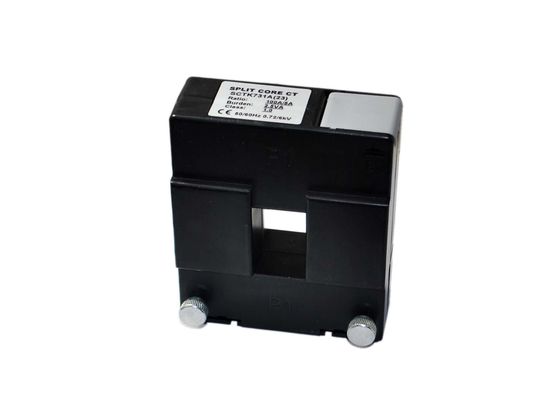

SCTK731 σειράς ηλεκτρικοί τρέχοντες μετασχηματιστές χάλυβα πυρήνων υψηλής συχνότητας διασπασμένοι με 5 στην εισαγωγή 5000A
Εφαρμογή
SCTK731 οι σειρές τοποθετούν όπισθεν (διάσπαση-πυρήνας) τον τρέχοντα μετασχηματιστή ήταν για να διευκολύνουν την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Μπορούν να εγκατασταθούν χωρίς άνοιγμα οποιουδήποτε κυκλώματος καλωδίων ή μπαρών τροφοδότησης. Ένας εσωτερικός αντιστάτης ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει ένα χαμηλό χρηματοκιβώτιο
παραγωγή τάσης. Μπορεί να κερδίσει χρόνο και δαπάνες εγκαταστάσεων.
Τρέχοντες μέτρηση, έλεγχος και προστασία για την ηλεκτρική καλωδίωση και τον εξοπλισμό. Ρεύμα και μέτρηση δύναμης για τους ηλεκτρικούς κινητήρες, το φωτισμό, τον αεροσυμπιεστή, το σύστημα θέρμανσης και εξαερισμού, τον εξοπλισμό αέρας-όρου και το σύστημα ελέγχου αυτοματοποίησης. Συσκευή ελέγχου ρευμάτων, δύναμης και ενέργειας.
Χαρακτηριστικό γνώρισμα
Ηλεκτρική παράμετρος
| Συχνότητα | 50-400Hz |
| Εκτιμημένη εισαγωγή | 5A-5000A |
| Μέτρηση της σειράς | 5%In130%In |
| Εκτιμημένη παραγωγή | 0-5A |
| Αναλογία | ≤ ± 0,5% |
| Γωνία φάσης | ≤ ±30min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC το /UL94-V0 |
| Μασούρι | PC |
| Πυρήνας | Χάλυβας πυριτίου |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Βίδα |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Τερματικό |
Επιλογή τύπων
| P/N | Εκτιμημένη εισαγωγή (α) | Παραγωγή (α) | Ακρίβεια | Διαστάσεις (χιλ.) | |||||||||
| Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | |||||
| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
