| τρέχουσα σειρά: | 5~630A | εξόδου: | 0-500mA ή 0.333VAC |
|---|---|---|---|
| Κλάση: | 0,5、 1,0、 3,0 | Χρώμα: | διαφανής |
| Σπείρα: | Permalloy πυρήνας | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

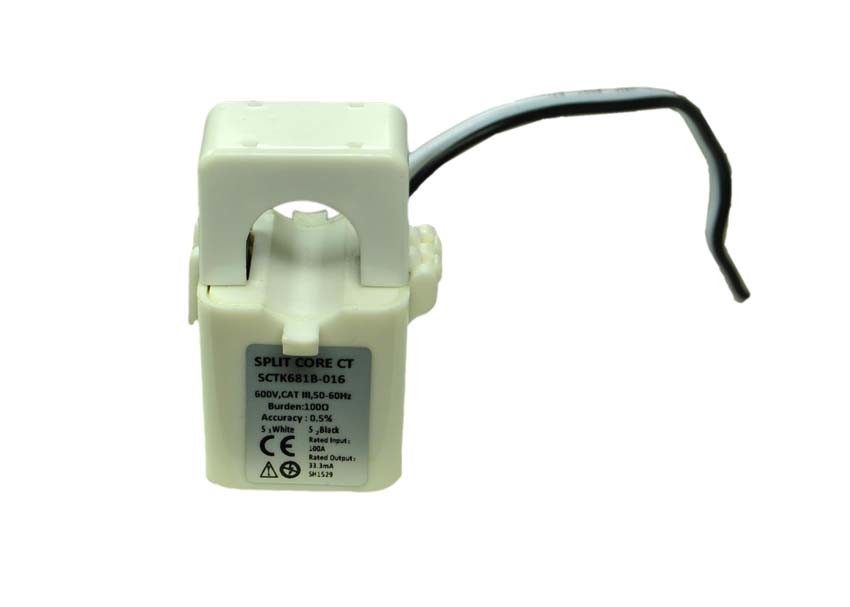

SCTK681B σειράς χαμηλής τάσης 5A~630A εισαγωγής 333mV 500mV τρέχων μετασχηματιστής σπειρών παραγωγής διασπασμένος, υψηλή ακρίβεια
Οι σειρές SCTK681B διασπασμένου τρέχοντος μετασχηματιστή πυρήνων σχεδιάζονται για τη γρήγορη και εύκολη εγκατάσταση. Οι διασπασμένες τρέχουσες μετρήσεις μη-επαφών αδειών σχεδίου πυρήνων μέσω της επαγωγής μαγνητικών πεδίων χωρίς απαίτηση ότι το αρχικό καλώδιο λαμβάνεται off-$l*line και αποσυνδέεται για την εγκατάσταση CT. Αυτή η μέθοδος επιτρέπει μια ασφαλέστερη, ευκολότερη και φορητή τρέχουσα μέτρηση. Ένας εσωτερικός αντιστάτης φορτίων ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια ασφαλή παραγωγή χαμηλής τάσης και επιτρέπει το ασφαλές άνοιγμα του δευτεροβάθμιου
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Μηχανική παράμετρος
| Περίπτωση | PA το /UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Καλώδιο UL1015 20AWG (το καλώδιο) 2.5m |
Ηλεκτρική παράμετρος
| Συχνότητα | 50Hz-2KHz |
| Εκτιμημένη εισαγωγή | 5A-630A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA |
| Αναλογία | ≤± 1,0% |
| Γωνία φάσης | ≤ ±60min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | ||||
| Ø0 | Α | Β | Γ | |||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0,5, 1,0, 3,0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0,5, 1,0, 3,0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0,5, 1,0, 3,0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,5, 1,0, 3,0 | 35 | 84 | 65 | 41.0 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
