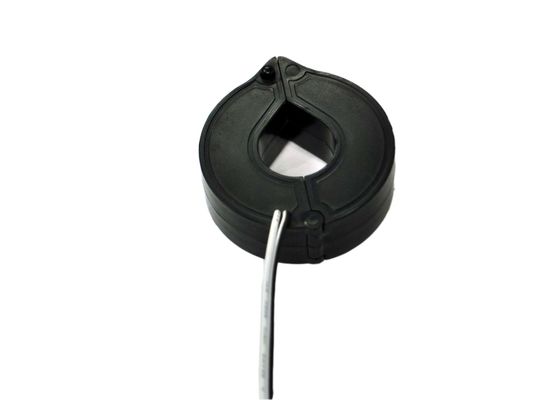

SCTK660B διασπασμένος πυρήνας 0.5A σειράς σε 1000A που εισάγεται και 0 σε 0.333V ή 0 στον τρέχοντα μετασχηματιστή παραγωγής 500mA
Περιγραφή
Οι διασπασμένοι τρέχοντες αισθητήρες εναλλασσόμενου ρεύματος πυρήνων έχουν τα διαφορετικά μεγέθη τρυπών και τις τρέχουσες εκτιμήσεις για να ταιριάξουν οποιαδήποτε εφαρμογή. Τα διασπασμένα πρότυπα πυρήνων είναι τέλεια για ετοποθέτησαν όπισθεν. Η παραγωγή καθορίζεται στο βιομηχανικά τυποποιημένο.
Εφαρμογή
• Αναγραφή στοιχείων • Καταγραφή • Έλεγχος δύναμης
• Διαχείριση της ενέργειας • Έλεγχος εναλλακτικής ενέργειας
• Κατανομή δαπανών
Χαρακτηριστικά γνωρίσματα
• Υψηλή ακρίβεια σε 10-130% του εκτιμημένου ρεύματος
• Αντίσταση απομόνωσης εναλλασσόμενου ρεύματος: 3KV για τη δεκαετία του '60
• Ταλάντευση ανοικτή για την ευκολία της εγκατάστασης
• Άκαμπτη περίπτωση κατοικίας με το ανθεκτικό πλαστικό UL® 94V-0
• Ασφάλεια προτύπου: Iec/en60044-1
• Ονομαστικό λάθος γωνίας φάσης και
• Ονομαστικό λάθος γραμμικότητας: Προσαρμοστείτε iec61869-2
• ConformIEC60044-1
• Max.operation τάση: AC600V
Ηλεκτρική παράμετρος
| Συχνότητα | 50-2.5KHz |
| Εκτιμημένη εισαγωγή | 0.5A-1000A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤± 0,2% |
| Γωνία φάσης | ≤ ±10min |
| Διηλεκτρική δύναμη | 5.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC/UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Τερματικό ή καλώδιο 1.5m UL1015 22AWG |
Επιλογή τύπων
|
P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | |||||
| Α | Β | Γ | Δ | Ε | Φ | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0,2, 0,5, 1,0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A |
0,2, 0,5, 1,0 |
82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
