| τρέχουσα σειρά: | 0.5~630A | εξόδου: | 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA |
|---|---|---|---|
| Κλάση: | 0,2、 0,5、 1,0 | Διηλεκτρική δύναμη: | 5.0KV/1mA/1min |
| Εσωτερικό παράθυρο: | 10mm 32mm | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

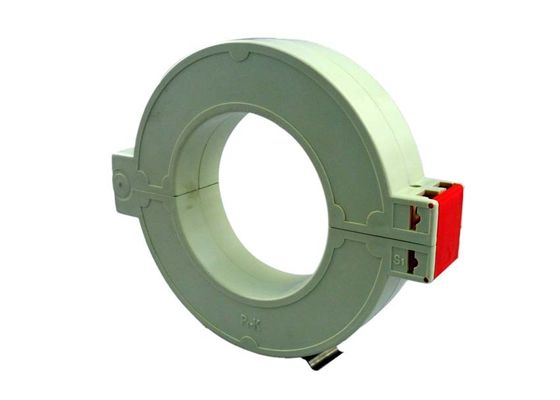

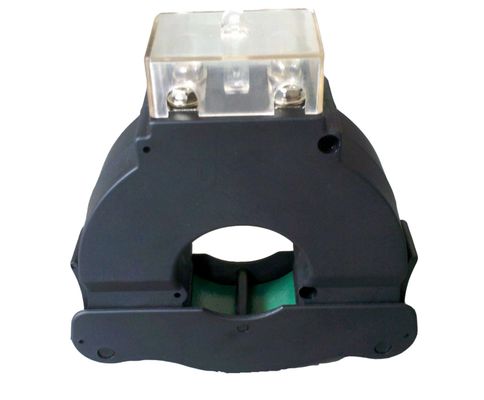

Τύποι τρεχόντων μετασχηματιστών πυρήνων 0.5-630A διασπασμένων με τον εποξικό τοποθετημένο σε κάψα στεγάζοντας τρέχοντα αισθητήρα SCTK660A
Εφαρμογή
Τρέχων μέτρηση, έλεγχος και προστασία για την ηλεκτρικό καλωδίωση και Equipment.Current και τη μέτρηση δύναμης για το ηλεκτρικό MO TOR, φωτισμός, αεροσυμπιεστής, σύστημα θέρμανσης και εξαερισμού, εξοπλισμός αέρας-όρου και σύστημα ελέγχου αυτοματοποίησης. Ρεύμα, δύναμη και energymonitoring συσκευή.
Χαρακτηριστικό γνώρισμα
Η δομή self-locking, ασφαλής, εύκολος να εγκαταστήσει, φορητού ευρέος εσωτερικού του παραθύρου, που επιτρέπει στη στερέωση των μεγάλων καλωδίων ή - ευρύ φάσμα μπαρών τροφοδότησης των μεγεθών για να προσαρμόσει όλες τις υπάρχουσες εγκαταστάσεις.
Sctk660a οι σειρές τοποθετούν όπισθεν (διάσπαση-πυρήνας) currenttransformer έχουν ως σκοπό ειδικά να διευκολύνουν την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Μπορούν χωρίς openingany cableor λεωφορείο-barcircuit-μεταφέρουν. Ο αντιστάτης ακρίβειας Aninternal πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια χαμηλή ασφαλή παραγωγή τάσης. Μπορεί να κερδίσει χρόνο και δαπάνες εγκαταστάσεων.
Ηλεκτρική παράμετρος
| Συχνότητα | 50-2.5KHz |
| Εκτιμημένη εισαγωγή | 0.5A-630A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤± 0,2% |
| Γωνία φάσης | ≤ ±30min |
| Διηλεκτρική δύναμη | 5.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | ABS/UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Τερματικό ή καλώδιο 1.5m UL1015 22AWG |

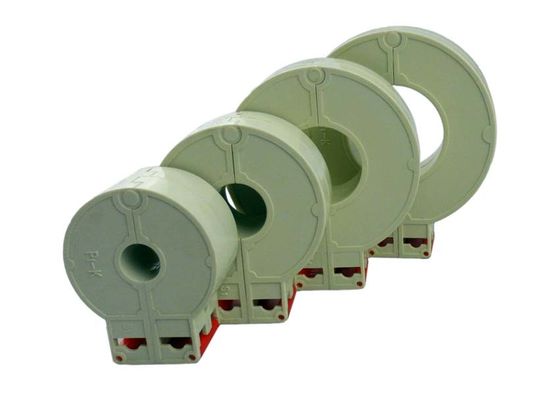

Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | |||||
| Α | Β | Γ | Δ | Ε | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
