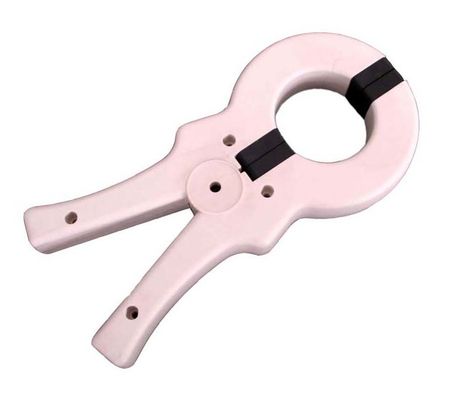

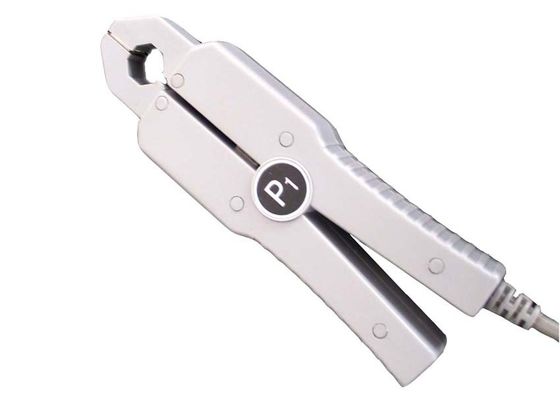

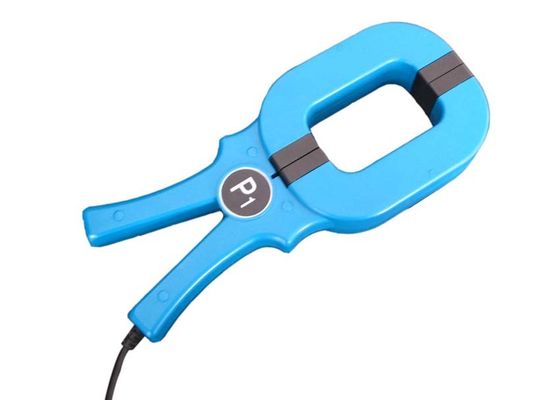

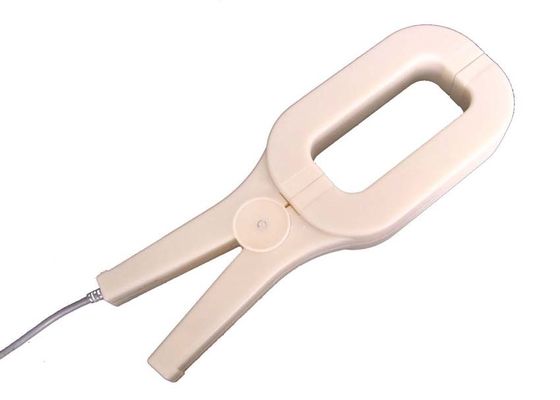

Εξατομικεύσιμος διασπασμένος τρέχων μετασχηματιστής πυρήνων, τρέχων μετασχηματιστής τύπων σφιγκτηρών

Σειρά SCTK691 / 2 Μετασχηματιστής ρεύματος πυρήνα διακλάδωσης με τάση ρεύματος 100mA έως 3000A Μονοφασική δοκιμή ρεύματος

Ο μετασχηματιστής ρεύματος SCTK691 / 2 της σειράς retro-fit (split-core) έχει σχεδιαστεί ειδικά για να διευκολύνει την εγκατάστασή του σε νέα ή ήδη υπάρχοντα έργα. Μπορούν να εγκατασταθούν χωρίς να ανοίξουν κανένα κύκλωμα καλωδίων ή γραμμών λεωφορείων. Μπορεί να εξοικονομήσει χρόνο και κόστος εγκατάστασης.

Χαρακτηριστικά:

1. Αναλογία στροφών: 1000: 1, 2000: 1, 2500: 1, 4000: 1
2. Δοκιμαστική οπή: Σφιγκτήρας σειρών 8, 12, 20, 25,50, 60mm σε μετασχηματιστή ρεύματος διαχωρισμού πυρήνα AC
3. Εύρος δοκιμής: 0Α - 3000Α είσοδος εναλλασσόμενου ρεύματος, έξοδος 0-10V (AC) ή 0-5Α
4. Δοκιμή κατηγορίας ακρίβειας: 0,1, 0,2, 0,5
5. Οι σφιγκτήρες CT ή οι ονομαζόμενοι Μετασχηματιστές ρεύματος είναι υψηλής ακρίβειας, υψηλής ευαισθησίας, ευελιξίας και χαμηλής μετατόπισης φάσης στον αισθητήρα για μια ευρεία επιλογή εφαρμογών εύρους μέτρησης ισχύος.
6. Ο τρέχων σφιγκτήρας είναι η φορητή συσκευή μέτρησης ρεύματος εναλλασσόμενου ρεύματος και η λύση χειρισμού με το ένα χέρι για προσωρινές ή μακροχρόνιες μελέτες, με ασφάλεια χειρισμού και ευκολία εγκατάστασης.

Εφαρμογές:

1. Τρέχουσα μέτρηση, παρακολούθηση και προστασία ηλεκτρικής καλωδίωσης και εξοπλισμού.
2. Μετρήσεις ρεύματος και ισχύος για ηλεκτροκινητήρες, φωτισμό, συμπιεστή αέρα, σύστημα θέρμανσης και εξαερισμού, εξοπλισμός κλιματισμού και σύστημα αυτοματισμού - ελέγχου.
3. Συσκευή παρακολούθησης ρεύματος, ισχύος και ενέργειας.
4. Συσκευή προστασίας ρελέ.
5. Μια εσωτερική αντίσταση ακριβείας σε όλη τη δευτερεύουσα περιέλιξη του CT παρέχει μια χαμηλή έξοδο ασφαλούς τάσης.

Ηλεκτρική παράμετρος

Μηχανική παράμετρος

Επιλογή τύπου

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
