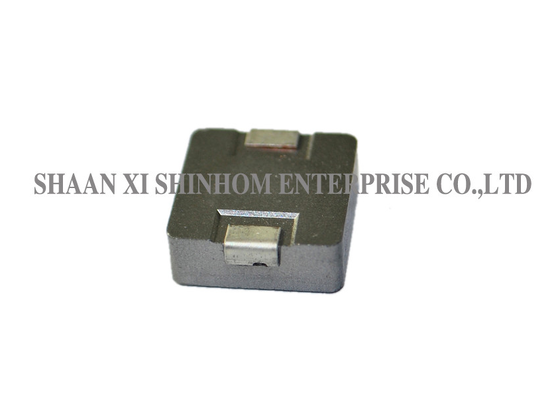

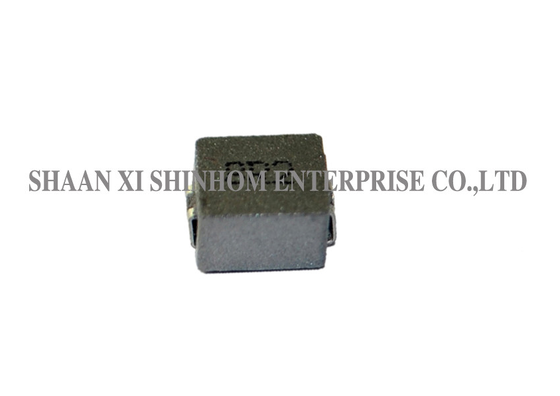

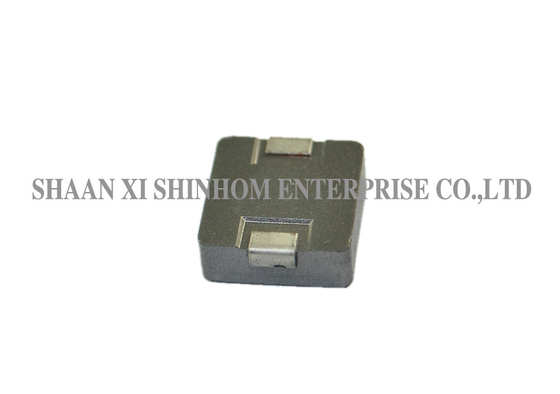

Μεταλλικός συσσωρευτής υψηλού ρεύματος SMD σειρά LPM0402/0603 για κατανεμημένα συστήματα ηλεκτρικής ενέργειας και φορητές συσκευές

Η επαγωγέας ισχύος SMD με θωράκιση της σειράς LPM0402/0603 διαθέτει σύνθετη δομή και σχεδιασμό με θωράκιση, προσφέροντας το χαμηλότερο DCR/μH στο μέγεθος της συσκευασίας του και απόκριση υψηλής συχνότητας (έως 5.0MHz), χειριζόμενος αποτελεσματικά υψηλές παροδικές αιχμές ρεύματος χωρίς κορεσμό.Η σύνθετη δομή μειώνει σημαντικά τον ακουστικό θόρυβο. Η συσκευασία παρέχει εξαιρετική προστασία από την υγρασία, τη διάβρωση και το περιβάλλον.Χρησιμοποιείται ευρέως σε PDA/φορητούς υπολογιστές/επιτραπέζιους υπολογιστές/διακομιστές, μετατροπείς POL υψηλού ρεύματος, μετατροπείς ισχύος χαμηλού προφίλ υψηλού ρεύματος, συσκευές που τροφοδοτούνται από μπαταρία, κατανεμημένα συστήματα ισχύος, και μετατροπείς DC-DC για τροφοδοτικά FPGA. Είναι μια ιδανική επιλογή για συμπαγείς σχεδιασμούς τροφοδοτικών υψηλής πυκνότητας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Κατασκευή με θωράκιση
• Εύρος συχνότητας έως 3.0-5.0 MHz
• Χαμηλότερο DCR/μH
• Χειρίζεται υψηλές παροδικές αιχμές ρεύματος χωρίς κορεσμό
• Εξαιρετικά χαμηλός θόρυβος βουητού, λόγω σύνθετης κατασκευής
• Ενθυλακωμένο σώμα προσφέρει βελτιωμένη περιβαλλοντική προστασία και αντοχή στην υγρασία.
• Υψηλότερη διηλεκτρική αντοχή τάσης σε σύγκριση με IHLP
• Επιβραδυντικό φλόγας ενθυλακωτικό υλικό (UL 94 V-0)
• Συσκευασία ανθεκτική στη διάβρωση
• Συμμορφούμενο με την οδηγία RoHS 2002/95/EC

ΕΦΑΡΜΟΓΕΣ:

• Εφαρμογές PDA/φορητών υπολογιστών/επιτραπέζιων υπολογιστών/διακομιστών
• Μετατροπείς POL υψηλού ρεύματος
• Μετατροπείς ισχύος χαμηλού προφίλ, υψηλού ρεύματος
• Συσκευές που τροφοδοτούνται από μπαταρία
• Μετατροπείς DC/DC σε κατανεμημένα συστήματα ισχύος
• Μετατροπέας DC/DC για Συστοιχία Προγραμματιζόμενων Πυλών (FPGA)

ΣΗΜΕΙΩΣΕΙΣ:

• Συχνότητα δοκιμής: 100KHz / 0.25Vdc
• Όργανο δοκιμής: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Το ονομαστικό ρεύμα θέρμανσης (Irms) θα προκαλέσει την αύξηση της θερμοκρασίας του πηνίου κατά περίπου, △T=40℃ χωρίς απώλεια πυρήνα.
• Το ρεύμα κορεσμού (Isat) θα προκαλέσει πτώση του L0 κατά περίπου 20%
• Η θερμοκρασία του εξαρτήματος (περιβάλλον + αύξηση θερμοκρασίας) δεν πρέπει να υπερβαίνει τους 125℃ υπό τις χειρότερες συνθήκες λειτουργίας. Ο σχεδιασμός του κυκλώματος, το εξάρτημα, το μέγεθος και το πάχος της ίχνους PCB, η ροή αέρα και άλλες διατάξεις ψύξης επηρεάζουν όλες τη θερμοκρασία του εξαρτήματος. Η θερμοκρασία του εξαρτήματος πρέπει να επαληθεύεται στην τελική εφαρμογή.
• Θερμοκρασία λειτουργίας & Θερμοκρασία αποθήκευσης: -40℃ - +105℃.

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε: Πώς η σύνθετη δομή μειώνει τον ακουστικό θόρυβο;

Α: Η σύνθετη δομή χρησιμοποιεί ειδικά υλικά πυρήνα και διαδικασίες πλήρωσης για να μειώσει αποτελεσματικά τους κραδασμούς που προκαλούνται από το μαγνητοσυστολικό φαινόμενο. Αυτό μειώνει σημαντικά τον ακουστικό θόρυβο στο ακουστικό εύρος συχνοτήτων, καθιστώντας το ιδιαίτερα κατάλληλο για φορητές συσκευές και ηλεκτρονικές συσκευές ευαίσθητες στο θόρυβο.

Ε: Ποια είναι τα πλεονεκτήματα της δομής με θωράκιση;

Α: Η δομή με θωράκιση χρησιμοποιεί σχεδιασμό κλειστού μαγνητικού κυκλώματος για να περιορίσει τη μαγνητική ροή εντός του πυρήνα. Μειώνει αποτελεσματικά τη διαρροή μαγνητικής ροής και την ηλεκτρομαγνητική παρεμβολή σε κοντινά ευαίσθητα κυκλώματα, βελτιώνοντας την απόδοση EMC του συστήματος.

Ε: Ποια είναι η σημασία της συσκευασίας που είναι αδιάβροχη και ανθεκτική στη διάβρωση;

Α: Η συσκευασία παρέχει εξαιρετική προστασία από την υγρασία, τη διάβρωση και το περιβάλλον. Διασφαλίζει ότι ο επαγωγέας λειτουργεί σταθερά μακροπρόθεσμα σε σκληρά περιβάλλοντα (υψηλή υγρασία, χημική μόλυνση κ.λπ.), βελτιώνοντας την αξιοπιστία και τη διάρκεια ζωής του προϊόντος.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγματα μέσω του ιστότοπού μας ή μέσω email. Παρακαλούμε να παρέχετε τα στοιχεία της εταιρείας σας και το μοντέλο-στόχο. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες.
