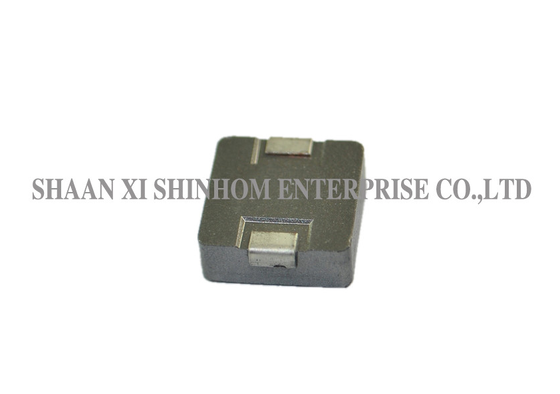

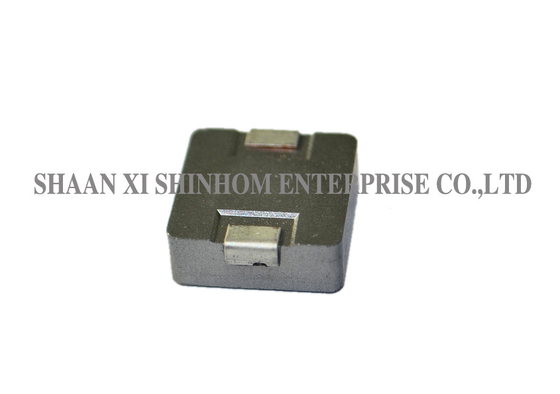

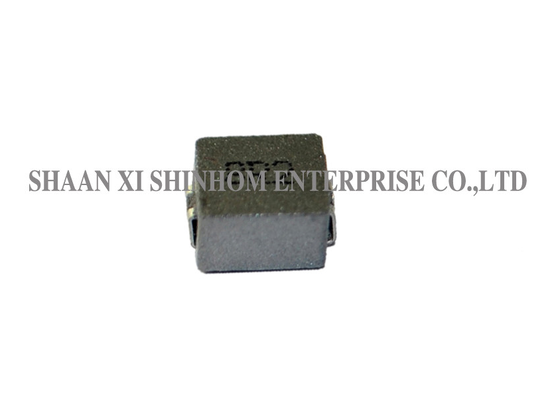

LPM1040/1045 Series Θωρακισμένος επαγωγέας SMD για μετατροπείς POL υψηλού ρεύματος και τροφοδοτικά FPGA

Πηνία ισχύος υψηλού ρεύματος σειράς LPM1040/1045

Το Θωρακισμένο πηνίο ισχύος SMD σειράς LPM1040/1045 διαθέτει σύνθετη δομή και θωρακισμένο σχεδιασμό, προσφέροντας το χαμηλότερο ύψος στο μέγεθος της συσκευασίας του, το χαμηλότερο DCR/μH στο μέγεθος της συσκευασίας του, και απόκριση υψηλής συχνότητας, χειριζόμενο αποτελεσματικά αιχμές παροδικού υψηλού ρεύματος χωρίς κορεσμό.Η σύνθετη δομή μειώνει σημαντικά τον ακουστικό θόρυβο, καθιστώντας το κατάλληλο για εφαρμογές ευαίσθητες στον θόρυβο.Χρησιμοποιείται ευρέως σε PDA/φορητούς υπολογιστές/επιτραπέζιους υπολογιστές/διακομιστές, μετατροπείς POL υψηλού ρεύματος, τροφοδοτικά χαμηλού προφίλ υψηλού ρεύματος, συσκευές που τροφοδοτούνται από μπαταρία, συστήματα κατανεμημένης ισχύος, και μετατροπείς DC-DC για τροφοδοτικά FPGA. Είναι μια ιδανική επιλογή για συμπαγείς σχεδιασμούς τροφοδοτικών υψηλής πυκνότητας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Θωρακισμένη κατασκευή
• Χαμηλότερο ύψος σε αυτό το αποτύπωμα συσκευασίας.
• Θωρακισμένη κατασκευή.
• Χαμηλότερο DCR/H, σε αυτό το μέγεθος συσκευασίας.
• Χειρίζεται αιχμές παροδικού υψηλού ρεύματος χωρίς κορεσμό.
• Εξαιρετικά χαμηλός θόρυβος βουητού, λόγω σύνθετης κατασκευής.
• Συχνότητα έως 5MHz.

ΕΦΑΡΜΟΓΕΣ:

• Εφαρμογές PDA/φορητών υπολογιστών/επιτραπέζιων υπολογιστών/διακομιστών
• Μετατροπείς POL υψηλού ρεύματος
• Τροφοδοτικά χαμηλού προφίλ, υψηλού ρεύματος
• Συσκευές που τροφοδοτούνται από μπαταρία
• Μετατροπείς DC/DC σε συστήματα κατανεμημένης ισχύος
• Μετατροπέας DC/DC για Συστοιχία Προγραμματιζόμενων Πυλών (FPGA)
• Εφαρμογές που χρησιμοποιούνται σε μεταγωγικούς τροφοδοτικούς
• Προσωπικοί υπολογιστές και άλλος φορητός ηλεκτρονικός εξοπλισμός.

ΣΗΜΕΙΩΣΕΙΣ:·

• Συχνότητα Δοκιμής: 100KHz / 0.25Vdc
• Όργανο Δοκιμής: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Το ρεύμα ονομαστικής θερμότητας (Irms) θα προκαλέσει την αύξηση της θερμοκρασίας του πηνίου περίπου,△T=40℃ χωρίς απώλεια πυρήνα.
• Το ρεύμα κορεσμού (Isat) θα προκαλέσει πτώση του L0 περίπου 20%
• Η θερμοκρασία του εξαρτήματος (περιβάλλον + αύξηση θερμοκρασίας) δεν πρέπει να υπερβαίνει τους 125℃ υπό τις χειρότερες συνθήκες λειτουργίας. Ο σχεδιασμός του κυκλώματος, το εξάρτημα, το μέγεθος και το πάχος της ίχνους PCB, η ροή αέρα και άλλες διατάξεις ψύξης επηρεάζουν όλες τη θερμοκρασία του εξαρτήματος. Η θερμοκρασία του εξαρτήματος πρέπει να επαληθεύεται στην τελική εφαρμογή.
• Θερμοκρασία Λειτουργίας & Θερμοκρασία Αποθήκευσης: -40℃ - +105℃.

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Συχνές Ερωτήσεις

Ε: Πώς η σύνθετη δομή μειώνει τον ακουστικό θόρυβο;

Α: Η σύνθετη δομή χρησιμοποιεί ειδικά υλικά πυρήνα και διαδικασίες πλήρωσης για να μειώσει αποτελεσματικά τους κραδασμούς που προκαλούνται από το μαγνητοσυστολική επίδραση. Αυτό μειώνει σημαντικά τον ακουστικό θόρυβο στο ακουστικό εύρος συχνοτήτων, καθιστώντας το ιδιαίτερα κατάλληλο για φορητές συσκευές και εφαρμογές καταναλωτικών ηλεκτρονικών που είναι ευαίσθητες στον θόρυβο.

Ε: Ποια είναι τα πλεονεκτήματα του σχεδιασμού χαμηλότερου ύψους στο μέγεθος της συσκευασίας του;

Α: Ο σχεδιασμός χαμηλότερου ύψους στο μέγεθος της συσκευασίας του εξοικονομεί κάθετο χώρο PCB, καθιστώντας το ιδιαίτερα κατάλληλο για συμπαγείς σχεδιασμούς συσκευών με περιορισμούς ύψους, ανταποκρινόμενο στις τάσεις της μικρογραφίας και των λεπτών μορφών χωρίς να θυσιάζεται η ικανότητα χειρισμού ισχύος.

Ε: Τι σημαίνει το χαμηλότερο DCR/μH στο μέγεθος της συσκευασίας του;

Α: Το χαμηλότερο DCR/μH στο μέγεθος της συσκευασίας του σημαίνει ότι αυτό το πηνίο προσφέρει την χαμηλότερη αντίσταση DC και απώλεια ισχύος ανά μικροένρι στο ίδιο μέγεθος συσκευασίας, εξασφαλίζοντας υψηλή απόδοση μετατροπής και χαμηλή παραγωγή θερμότητας. Είναι κατάλληλο για σχεδιασμούς τροφοδοτικών υψηλής πυκνότητας με αυστηρές απαιτήσεις απόδοσης και θερμικής διαχείρισης.

Ε: Ποια είναι τα πλεονεκτήματα της θωρακισμένης δομής;

Α: Η θωρακισμένη δομή χρησιμοποιεί σχεδιασμό κλειστού μαγνητικού κυκλώματος για να περιορίσει τη μαγνητική ροή εντός του πυρήνα. Μειώνει αποτελεσματικά τη διαρροή μαγνητικής ροής και την ηλεκτρομαγνητική παρεμβολή σε κοντινά ευαίσθητα κυκλώματα, βελτιώνοντας την απόδοση EMC του συστήματος.
