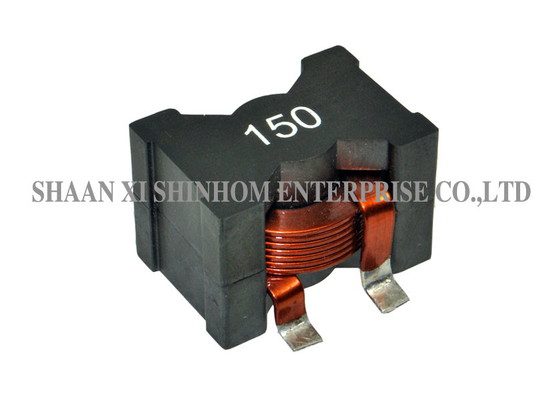

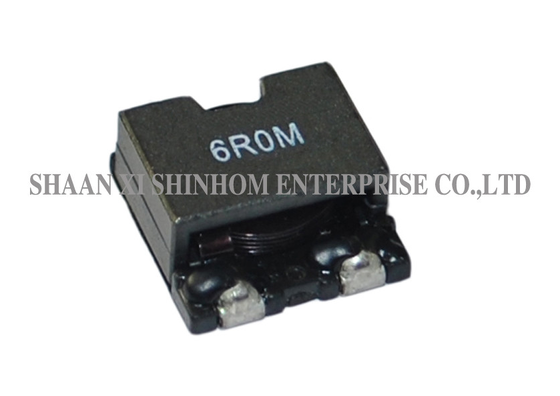

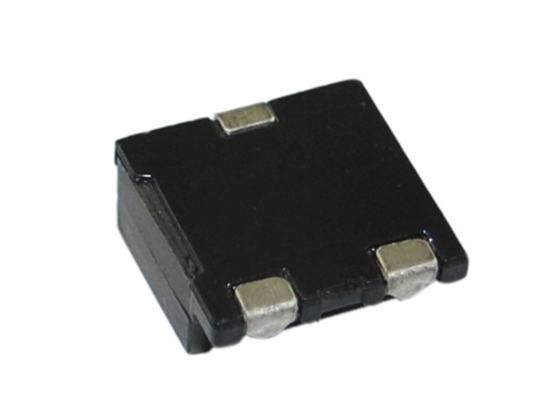

Πλατό σύρμα υψηλού ρεύματος της σειράς CEP104-125HT για συστήματα επικοινωνιών και τροφοδοσίες ηλεκτρικής ενέργειας αυτοκινήτων

Πηνία ισχύος υψηλού ρεύματος σειράς CEP104/105/124/125HT

Ηθωρακισμένο πηνίο ισχύος SMD σειράς CEP104/105/124/125HTδιαθέτεισχεδιασμό υψηλής συχνότηταςκαιδιαδικασία περιέλιξης επίπεδου σύρματος, προσφέρονταςθωρακισμένη δομή,χαμηλό προφίλ συσκευασίας, καιχαμηλό DCR, με εξαιρετικά υψηλή χωρητικότητα ρεύματος έως28A.Ηδιαδικασία επίπεδου σύρματοςπαρέχει ισχυρότερη ικανότητα μεταφοράς ρεύματος και χαμηλότερη απώλεια ισχύος.Εξαιρετική θερμική σταθερότηταεξασφαλίζει μακροχρόνια αξιόπιστη λειτουργία υπό διάφορες συνθήκες εργασίας.Χρησιμοποιείται ευρέως σεμετατροπείς DC-DC φορητών υπολογιστών,συστήματα επικοινωνιών,συστήματα τροφοδοσίας αυτοκινήτων,τηλεοράσεις LCD/PDP,δίκτυα,περιφερειακές συσκευές υπολογιστών, καιτροφοδοτικά CPU. Είναι ιδανική επιλογή για σχεδιασμούς τροφοδοτικών υψηλού ρεύματος και υψηλής πυκνότητας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Σχεδιασμός Υψηλής Συχνότητας
• Θωρακισμένη Κατασκευή
• Χρησιμοποιείται επίπεδο σύρμα
• Εξαιρετική Θερμική Σταθερότητα
• Χαμηλό Προφίλ, Χαμηλό DCR.
• Υπερβολικά Μεγάλο Ρεύμα έως 28A
• Διαθέσιμα προσαρμοσμένα πηνία

ΕΦΑΡΜΟΓΕΣ:

• Φορητοί Υπολογιστές, Μετατροπείς DC/DC
• Σύστημα Επικοινωνιών
• Τροφοδοτικό Συστημάτων Αυτοκινήτων
• Τηλεοράσεις LCD PDP
• Συστήματα Δικτύων
• Περιφερειακός Εξοπλισμός Υπολογιστών
• Τροφοδοτικό CPU

ΣΗΜΕΙΩΣΕΙΣ:

• Δοκιμή Επαγωγής: HP4284A, 100kHz/1V ή ισοδύναμο
• RDC: Μετρητής Milliohmmeter QuadTech 1880
• Ρεύμα Isat Πτώση τιμής L 65% τυπ. στο IDC σε σχέση με την αρχική του τιμή
• Αύξηση θερμοκρασίας Irms 40°C Μέγιστη Θερμοκρασία Περιβάλλοντος Αναφοράς
• Συγκολλησιμότητα: 75% του σύρματος ακροδέκτη πρέπει να καλύπτεται
• Μέθοδοι Συγκόλλησης: Κυματοειδής, Αναρροής
• Θερμοκρασία Λειτουργίας: -40°C έως +105°C
• Θερμοκρασία Αποθήκευσης: -55°C έως +125°C
• Αντοχή κάμψης ακροδέκτη: 24.5N Ελάχιστο
• Αντοχή στην υγρασία: ΔL/L≤±10% ΔQ/Q≤±25%

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε: Ποια είναι τα πλεονεκτήματα της περιέλιξης επίπεδου σύρματος σε σύγκριση με το παραδοσιακό στρογγυλό σύρμα;

Α: Το επίπεδο σύρμα έχει μεγαλύτερη επιφάνεια, προσφέρονταςυψηλότερη χωρητικότητα ρεύματος,χαμηλότερο DCR, καικαλύτερη απαγωγή θερμότητας. Σε εφαρμογές υψηλού ρεύματος, τα πηνία επίπεδου σύρματος μειώνουν αποτελεσματικά την απώλεια ισχύος και την απώλεια φαινομένου επιδερμίδας, βελτιώνοντας τη συνολική απόδοση, ιδιαίτερα κατάλληλα για εφαρμογές υψηλού ρεύματος έως το επίπεδο των 28Α.

Ε: Ποια είναι τα πλεονεκτήματα της θωρακισμένης δομής;

Α: Η θωρακισμένη δομή χρησιμοποιεί σχεδιασμό κλειστού μαγνητικού κυκλώματος για να περιορίσει τη μαγνητική ροή εντός του πυρήνα. Μειώνει αποτελεσματικά τη μαγνητική διαρροή και την ηλεκτρομαγνητική παρεμβολή σε κοντινά ευαίσθητα κυκλώματα, βελτιώνοντας την απόδοση EMC του συστήματος.

Ε: Ποια είναι η σημασία της εξαιρετικής θερμικής σταθερότητας;

Α: Η εξαιρετική θερμική σταθερότητα διασφαλίζει ότι το πηνίο διατηρεί σταθερή ηλεκτρική απόδοση σε ένα ευρύ φάσμα θερμοκρασιών, καθιστώντας το κατάλληλο για εφαρμογές με μεγάλες διακυμάνσεις θερμοκρασίας, όπως ηλεκτρονικά αυτοκινήτων και εξοπλισμός επικοινωνιών, βελτιώνοντας την αξιοπιστία του συστήματος.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγματα μέσω της ιστοσελίδας μας ή μέσω email. Παρακαλούμε δώστε τα στοιχεία της εταιρείας σας και το μοντέλο στόχο. Τα δείγματα είναιδωρεάνκαι θα αποσταλούν εντός3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά2-8 εβδομάδες.
