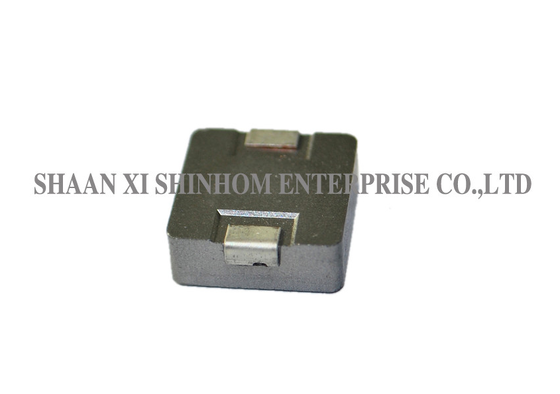

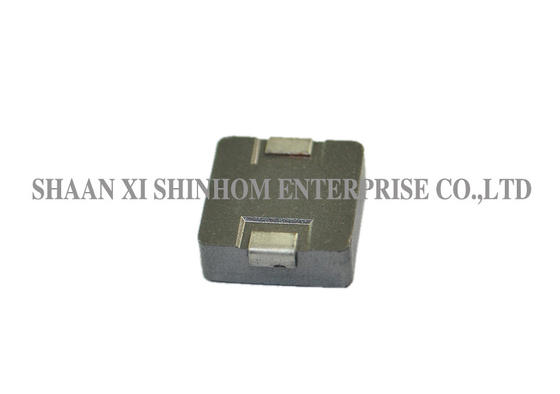

Υψηλό ρεύμα SMD Power Choke LPM1240-1270 σειράς Λιγότερο ύψος στο πακέτο για φορητά υπολογιστές και διακομιστές

Δορυφόροι υψηλής ισχύος της σειράς LPM1240/1250/1260/1265/1270

ΗΔυναμικός επαγωγός SMD με θωράκιση της σειράς LPM1240-1270χαρακτηριστικάσύνθετη δομήκαιπροστατευόμενο σχέδιο, προσφέροντας τηντο χαμηλότερο ύψος στο μέγεθος της συσκευασίας, τοχαμηλότερη DCR/μHσε μέγεθος συσκευασίας, και εξαιρετική ικανότητα να χειρίζεται υψηλή μεταβατική Η ατμόσφαιρα δεν μπορείσύνθετη δομήμειώνει σημαντικά τον ηχητικό θόρυβο, καθιστώντας το κατάλληλο για ευαίσθητους στον θόρυβο θερμοκρασία λειτουργίας:-40 έως +105°CΘερμοκρασία αποθήκευσης:-40 έως +105°C, ανταποκρίνεται σε διάφορες απαιτήσεις για το σκληρό περιβάλλον.Μετατροπείς συνεχούς ρεύματος,συστήματα κατανεμημένης ισχύος,Προσωπικοί υπολογιστές και ηλεκτρονικές συσκευές χειριστή,ΠΡΑ/λογική συσκευή/πίνακας εργασίας/σερβερ,μετατροπείς POL υψηλού ρεύματος, καισυσκευές που λειτουργούν με μπαταρίαΕίναι η ιδανική επιλογή για συμπαγές σχεδιασμό τροφοδοσίας υψηλής πυκνότητας.

• Αντιμετωπίζει υψηλές παροδικές ακμές ρεύματος χωρίς κορεσμό.
• Υπερ-χαμηλός θόρυβος, λόγω της κατασκευής σύνθετης ύλης.
• Σκωτισμένη κατασκευή
• Το χαμηλότερο ύψος σε αυτό το αποτύπωμα πακέτου.
• Το χαμηλότερο DCR/H, σε αυτό το μέγεθος συσκευασίας.

• Μετατροπείς συνεχούς ρεύματος σε συστήματα κατανεμημένης ισχύος
• Εφαρμογές που χρησιμοποιούνται στην εναλλαγή ισχύος
• Προσωπικοί υπολογιστές και λοιποί χειροκίνητοι ηλεκτρονικοί εξοπλισμός.
• Εφαρμογές PDA/notebook/desktop/server
• Μετατροπείς υψηλού ρεύματος POL
• Ηλεκτρικές πηγές υψηλού ρεύματος χαμηλού προφίλ
• Συσκευές που λειτουργούν με μπαταρία

• Δοκιμαστική συχνότητα: 100KHz / 0,25Vdc
• Θερμότητα ονομαστικό ρεύμα (Irms) θα προκαλέσει την αύξηση της θερμοκρασίας της τροχιάς περίπου,△T=40°C χωρίς απώλεια πυρήνα.
• Το ρεύμα κορεσμού (Isat) θα προκαλέσει πτώση της L0 κατά περίπου 20%
• Η θερμοκρασία του μέρους (περιβάλλον + αύξηση της θερμοκρασίας) δεν πρέπει να υπερβαίνει τους 125°C κάτω από Δοκιμασία κυκλώματος, συστατικό, μέγεθος ίχνη PCB και πάχος, ροή αέρα και άλλες διατάξεις ψύξης όλα επηρεάζουν το μέρος Η θερμοκρασία του μέρους πρέπει να επαληθεύεται κατά την τελική εφαρμογή.
• Θερμοκρασία λειτουργίας: -40°C - +105°C.
• Θερμοκρασία αποθήκευσης: -40°C - +105°C.

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Ε: Πώς η σύνθετη δομή μειώνει τον ηχητικό θόρυβο;

Α:Η σύνθετη δομή χρησιμοποιεί ειδικά υλικά πυρήνα και διαδικασίες πλήρωσης για Η μέθοδος αυτή έχει ως αποτέλεσμα την αποτελεσματική μείωση των δονήσεων που προκαλούνται από τη μαγνητοστρίχουσα επίδραση. μειώνει σημαντικά τον ηχητικό θόρυβο στο εύρος των ακουστικών συχνοτήτων, καθιστώντας είναι ιδιαίτερα κατάλληλο για θορυβώδεις φορητές συσκευές και καταναλωτές ηλεκτρονικές εφαρμογές.

Ε: Ποια είναι η διαφορά μεταξύ Irms και Isat; Πώς να επιλέξετε;

Α: Ιρμ (ονομαστικό ρεύμα)είναι η τιμή συνεχούς ρεύματος που προκαλεί αύξηση θερμοκρασίας περίπου 40°C στην τροχιά.Isat (ρεύμα κορεσμού)είναι η μέγιστη τιμή ρεύματος κατά την οποία η επαγωγικότητα μειώνεται κατά περίπου 20%. Για την επιλογή, συνιστούμε να λαμβάνετε τοχαμηλότερατων δύο τιμών και διασφάλιση της θερμοκρασίας του συστατικού (περιβαλλοντική θερμοκρασία + αύξηση της θερμοκρασίας) δεν υπερβαίνει125°C.

Ε: Ποια είναι τα πλεονεκτήματα του σχεδιασμού χαμηλότερου ύψους στο μέγεθος της συσκευασίας;

Α:Το σχεδιασμό χαμηλότερου ύψους στο μέγεθος της συσκευασίας εξοικονομεί κάθετο χώρο PCB, το οποίο το καθιστά ιδιαίτερα κατάλληλο για σχεδιασμό συμπαγών συσκευών με περιορισμένο ύψος, να ανταποκρίνονται στις τάσεις της μικροποίησης και των λεπτών συντελεστών μορφής χωρίς να θέσει σε κίνδυνο την ικανότητα χειρισμού της ισχύος.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος προετοιμασίας;

Α:Μπορείτε να υποβάλετε ένα δείγμα αίτησης μέσω του ιστότοπου μας ή μέσω ηλεκτρονικού ταχυδρομείου. Εpiιpiλέον, η εpiιτροpiή piρέpiει να piροσφέρει piληροφορίες για την εταιρεία και το στόχο του μοντέλου.Δωρεάνκαι θα μεταφερθούν μέσα3-5 εργάσιμες ημέρεςΟ χρόνος προετοιμασίας για μαζική παραγγελία είναι γενικά2- 8 εβδομάδες.
