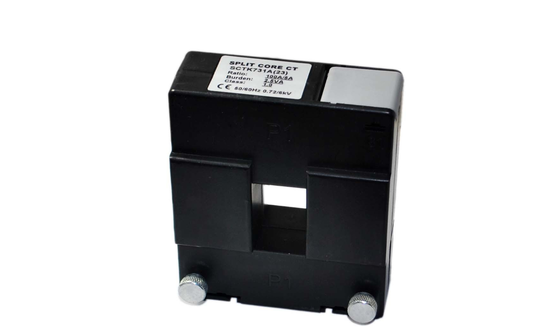

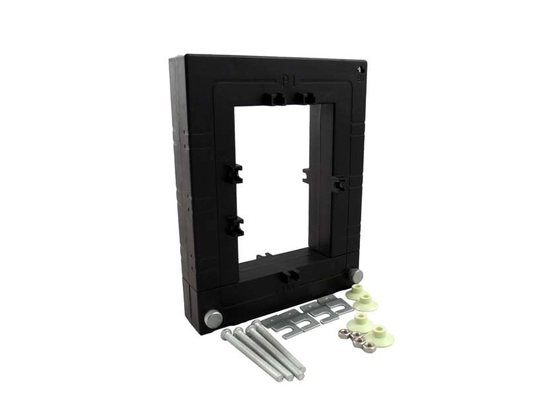

Μετασχηματιστής Ρεύματος Διαιρούμενου Πυρήνα Σειράς SCTK673 για Παρακολούθηση Ισχύος και Προστασία Ρελέ

Ο μετασχηματιστής ρεύματος τύπου split-core της σειράς SCTK673 έχει σχεδιαστεί για τη μέτρηση και την παρακολούθηση ρεύματος σε νέα ή υπάρχοντα δίκτυα διανομής ενέργειας. Το εύρος μέτρησης είναι από 5Α έως 1000Α, με έξοδο 0-10V (AC) ή 0-5Α. Το προϊόν χρησιμοποιεί δομή split-core που επιτρέπει γρήγορη εγκατάσταση χωρίς αποσύνδεση ή αφαίρεση καλωδίων ή ράβδων. Αυτό μειώνει σημαντικά το κόστος και το χρόνο εγκατάστασης. Η δευτερεύουσα περιέλιξη διαθέτει ενσωματωμένο αντιστάτη ακριβείας, παρέχοντας ασφαλή έξοδο χαμηλής τάσης. Η επένδυση με εποξειδική ρητίνη εξασφαλίζει εξαιρετική απόδοση μόνωσης. Ο σχεδιασμός στερέωσης με διπλή βίδα και το ευρύ άνοιγμα φιλοξενούν καλώδια ή ράβδους μεγάλης διαμέτρου. Οι κλάσεις ακρίβειας καλύπτουν την Κλάση 0.2, την Κλάση 0.5 και την Κλάση 1.0, καλύπτοντας διαφορετικές απαιτήσεις από τη μέτρηση ακριβείας έως τη γενική προστασία. Χρησιμοποιείται ευρέως στην παρακολούθηση ενέργειας, τη μέτρηση ρεύματος και ισχύος κινητήρων, τον φωτισμό, τους αεροσυμπιεστές, τα συστήματα HVAC, τα συστήματα ελέγχου αυτοματισμού και τις συσκευές προστασίας ρελέ.

Χαρακτηριστικά

1.  Μετασχηματιστής ρεύματος split-core με αλληλοεπικαλυπτόμενη άρθρωση και δομή μεντεσέ
2.  Ευρύ φάσμα μεγεθών για να φιλοξενήσει όλες τις υπάρχουσες εγκαταστάσεις
3.  Μετασχηματιστής ρεύματος split-core CT
4.  Επένδυση με εποξειδική ρητίνη, στερέωση με διπλή βίδα
5.  Ευρύ εσωτερικό άνοιγμα, επιτρέποντας τη σύσφιξη μεγάλων καλωδίων ή ράβδων
6.  Εύρος δοκιμής: 5 έως 1000Α AC είσοδος, έξοδος 0-10V(AC) ή 0-5Α
7.  Υψηλή ακρίβεια και αξιοπιστία
8.  Μετασχηματιστής ρεύματος διαρροής AC τύπου clamp με άνοιγμα δοκιμής
9.  Κληρονομεί την απλή δομή των παραδοσιακών πυρήνων C
10.  Σχεδιασμός πυρήνα clamp-on, ασφαλέστερη, ευκολότερη εγκατάσταση, φορητός, δεν χρειάζεται να διακοπεί η τροφοδοσία του δικτύου κατά την προσαρμογή της αυτεπαγωγής.
11.  Εξοικονόμηση ενέργειας & προστασία περιβάλλοντος, τεράστια δυνητική αγορά

Εφαρμογές

• Παρακολούθηση ενέργειας και διαχείριση ενέργειας

• Μέτρηση ρεύματος και ισχύος κινητήρων

• Παρακολούθηση ισχύος συστήματος φωτισμού

• Παρακολούθηση ρεύματος αεροσυμπιεστών

• Συστήματα HVAC

• Συστήματα ελέγχου αυτοματισμού

• Συσκευές προστασίας ρελέ

• Παρακολούθηση και προστασία ρεύματος γραμμής διανομής ενέργειας

Ηλεκτρική Παράμετρος

Μηχανική Παράμετρος

Επιλογή τύπου

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις

Ε: Απαιτείται διακοπή ρεύματος ή αφαίρεση καλωδίου κατά την εγκατάσταση του μετασχηματιστή ρεύματος split-core;

Α: Όχι. Η σειρά SCTK673 χρησιμοποιεί δομή snap-on split-core με πυρήνα που ανοίγει και κλείνει. Μπορεί να εγκατασταθεί χωρίς αποσύνδεση ή αφαίρεση οποιωνδήποτε καλωδίων ή ράβδων. Είναι ιδιαίτερα κατάλληλος για έργα ανακαίνισης και εφαρμογές όπου δεν μπορεί να διακοπεί η τροφοδοσία, μειώνοντας σημαντικά το κόστος και το χρόνο εγκατάστασης.

Ε: Ποιες κλάσεις ακρίβειας είναι διαθέσιμες για αυτό το προϊόν;

Α: Είναι διαθέσιμες τρεις κλάσεις ακρίβειας: Κλάση 0.2, Κλάση 0.5 και Κλάση 1.0. Η Κλάση 0.2 είναι κατάλληλη για μέτρηση ενέργειας ακριβείας. Η Κλάση 0.5 είναι κατάλληλη για γενική βιομηχανική μέτρηση. Η Κλάση 1.0 είναι κατάλληλη για εφαρμογές προστασίας και συμβατικά όργανα ένδειξης. Επιλέξτε με βάση τις απαιτήσεις ακρίβειας της εφαρμογής σας.

Ε: Ποια είναι η λειτουργία του ενσωματωμένου αντιστάτη ακριβείας;

Α: Η δευτερεύουσα περιέλιξη διαθέτει ενσωματωμένο αντιστάτη ακριβείας. Μετατρέπει το σήμα ρεύματος απευθείας σε ασφαλή έξοδο χαμηλής τάσης (0-10V ή 0-5A), εξαλείφοντας την ανάγκη για εξωτερικούς αντιστάτες δειγματοληψίας. Αυτό απλοποιεί την εγκατάσταση, βελτιώνει την ασφάλεια και εξοικονομεί κόστος εξαρτημάτων και χώρο εγκατάστασης.

Ε: Ποια είναι τα πλεονεκτήματα της επένδυσης με εποξειδική ρητίνη;

Α: Η επένδυση με εποξειδική ρητίνη παρέχει εξαιρετική μόνωση, προστασία από υγρασία, σκόνη και διάβρωση. Ο σχεδιασμός στερέωσης με διπλή βίδα εξασφαλίζει ασφαλή και αξιόπιστη εγκατάσταση. Η πλήρως κλειστή δομή εξασφαλίζει μακροχρόνια σταθερή λειτουργία του μετασχηματιστή σε διάφορα σκληρά περιβάλλοντα.
