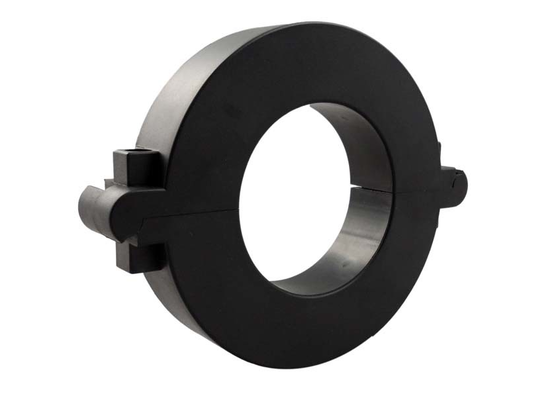

Μετασχηματιστής Ρεύματος Διαιρετού Πυρήνα Σειράς SCTK662 για Μέτρηση Ενέργειας Υψηλής Ακρίβειας

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχον εύρος: 5~3000Α
Παραγωγή: 0-5A / 0-10V(AC)
Τάξη: 0,2, 0,5, 1,0
Λειτουργία εξόδου: Έξοδος μολύβδου
Διάμετρος σύρματος σύσφιξης: 25mm-100mm
Προσαρμόσιμο: Ναί
Επισημαίνω:

Μετασχηματιστής Ρεύματος Διαιρετού Πυρήνα Σειράς SCTK662

,

Μετασχηματιστής Ρεύματος Διαιρετού Πυρήνα Υψηλής Ακρίβειας

,

Μετασχηματιστής Ρεύματος Μέτρησης Ενέργειας
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SCTK662
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

Η σειρά SCTK662του μετασχηματιστή ρεύματος διχασμένου πυρήνα προσφέρει 0V-10V και 0mA-500mA σε δευτερογενή από το ανιχνευμένο πρωτογενές ρεύμα.οι χρήστες συνδέουν απευθείας τη σειρά SCTK662 με το μετρητή για εφαρμογές μέτρησης υψηλής ακρίβειαςΕπιτρέπει την υιοθέτηση ενός μετρητή για διάφορες βαθμολογίες ρεύματος, αλλάζοντας μόνο την πρωτογενή CT, έτσι ώστε να γίνεται ένας συμπαγής σχεδιασμός μετρητή και να μειώνεται το κόστος ανάπτυξης.Το κύκλωμα προστασίας υπερεμάνσεων περιλαμβάνεται για να προσφέρει ασφαλή, ταχεία και οικονομικά αποδοτική εγκατάσταση.

Ειδικά χαρακτηριστικά
  • Πιο οικονομικά αποδοτικό
  • Γρήγορη εγκατάσταση
  • Ασφαλείς και εύκολες εγκαταστάσεις
  • Υψηλή ακρίβεια 0.2,0.5,1.0
  • Διάμετρος καλωδίου στερέωσης: φ25mm~100mm
  • Πεδίο μέτρησης από 5A έως 3000A AC
  • Μικρή μετατόπιση φάσης για τη μέτρηση ισχύος
  • Πρότυπο εξόδου: εξόδου μολύβδου ((2,5m)
  • Απομονωμένη πλαστική θήκη αναγνωρισμένη σύμφωνα με το UL94-V0
  • Μικρό μέγεθος, συμπαγές μέγεθος, ελαφρύ
  • Το κύκλωμα προστασίας από υπερτάσεις είναι εγκατεστημένο.
  • Πιστοποιημένο CE, UL / EN 61010 - 1
Εφαρμογές
  • Μετρητές ενέργειας υψηλής ακρίβειας
  • Παρακολούθηση ρεύματος του συστήματος διανομής ενέργειας
  • Προστατευτικές συσκευές ρελέ
  • Μέτρηση ρεύματος βιομηχανικού κινητήρα
  • Συστήματα διαχείρισης ενέργειας (ΣΕΕ)
  • Ενσωμάτωση σχεδιασμού μετρητών ηλεκτρικής ενέργειας
  • Συστήματα αυτοματισμού κτιρίων
  • Σχέδια αναβάθμισης (εγκατάσταση σε απευθείας σύνδεση)
Ηλεκτρική παράμετρος
Συχνότητα 50-400 Hz
Ονομαστική εισροή 5Α-3000Α
Πεδίο μέτρησης 5%Σε-130%Σε
Ονομαστική παραγωγή 0-10V ((AC) ή 0-5A
Ποσοστό ≤ ± 0,2%
Γωνία φάσης ≤ ±10 λεπτά
Δυνατότητα διηλεκτρικής 2.5KV/1mA/1min
Αντίσταση μόνωσης DC500V/100MΩmin
Μηχανική παράμετρος
Υπόθεση PC /UL94-V0
Σπασίκλα PBT
Κέντρο Χάλυβα πυριτίου
Εσωτερική δομή Εποξικό
Κατασκευή Σφραγίδα.
Εργασιακή θερμοκρασία -25°C+75°C
Υγρασία λειτουργίας ≤ 85%
Σύνδεση εξόδου UL1015 22AWG Σύρμα (συσκευασμένο σύρμα) 2,5m
Επιλογή τύπου
Α/Δ Ονομαστική εισροή (A) Έκδοση (mA/V) Ακριβότητα Μέγεθος (mm)
Φ Α Β Γ D Ε
ΣΚΤΚ662Α-025

5-400A

(5,100,250,400Α)

0-200mA

0-10V

 0.2,0.5,1.0 25 98 70 22 16 30
ΣΚΤΚ662Β-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 128 98 26 16 32
ΣΚΤΚ662C-065

100-1500A

(100,800,1000,1500Α)

0-500mA

0-10V

 0.2,0.5,1.0 65 148 118 26 16 34
ΣΚΤΚ662Δ-080

500-2000A

(500,1000,1500, 2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 194 162 30 16 38
Μετασχηματιστής Ρεύματος Διαιρετού Πυρήνα Σειράς SCTK662 για Μέτρηση Ενέργειας Υψηλής Ακρίβειας

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις

Ε: Ποια είναι η σημασία της πιστοποίησης UL;

Α:Η πιστοποίηση UL διασφαλίζει ότι αυτός ο τρέχων μετασχηματιστής συμμορφώνεται με τα πρότυπα ασφάλειας των ΗΠΑ, ικανοποιώντας τις απαιτήσεις ασφάλειας των μεγάλων παγκόσμιων αγορών.Μπορεί να χρησιμοποιηθεί σε εξοπλισμό ισχύος και προϊόντα μετρητών που εξάγονται στις ΗΠΑ και τη Βόρεια Αμερική.

Ε: Πώς αυτό το προϊόν απλοποιεί το σχεδιασμό του μετρητή;

Α:ΗΗ σειρά SCTK662μπορεί να συνδεθεί απευθείας σε μετρητές ηλεκτρικής ενέργειας για μέτρηση υψηλής ακρίβειας, εξαλείφοντας την ανάγκη για εσωτερικές δευτερεύουσες CT στο μετρητή.ένα μόνο μετρητή μπορεί να φιλοξενήσει πολλαπλές τιμές ρεύματος, απλοποιώντας τον σχεδιασμό των μετρητών και μειώνοντας το κόστος ανάπτυξης.

Ε: Ποια είναι η λειτουργία του ενσωματωμένου κυκλώματος προστασίας από υπερτάσεις;

Α:Το κύκλωμα προστασίας από υπερτάσεις προστατεύει τον μετασχηματιστή και τον μεταγενέστερο εξοπλισμό μέτρησης υπό μη φυσιολογικές συνθήκες υπερτάσεων.και μειώνει τον κίνδυνο βλάβης του εξοπλισμού.
