Η σειρά CT SCTK667B με διχασμένο πυρήνα για τη μέτρηση κινητήρα και HVAC

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή

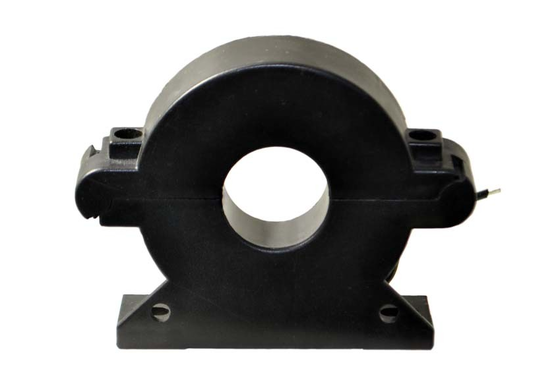

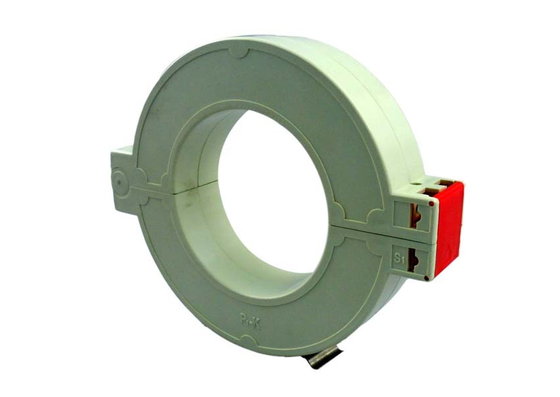

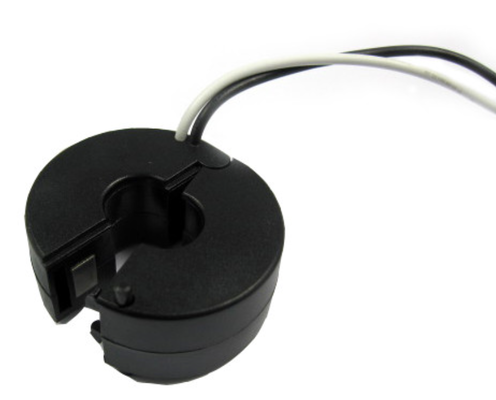

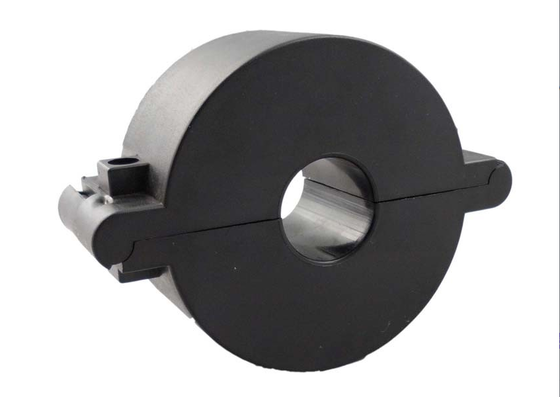

Split-Core CT SCTK667B Series for Motor Measurement and HVAC
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχον εύρος: 5~3000Α
Παραγωγή: 1A/5A ή 0-10V ή 0-500mA
Εγκατάσταση: Τύπος μπαρών τροφοδότησης
Ακρίβεια: 0,1, 0,2, 0,5, 1,0
Δομή μαγνητικού κυκλώματος: Συνδυασμένος τύπος
Συχνότητα: 50 Hz έως 400 Hz
Μονωτικό μέσο: Εποξειδική Ρητίνη
Προσαρμόσιμο: Ναί
Επισημαίνω:

Μετασχηματιστής ρεύματος διαχωρισμένου πυρήνα για HVAC

,

Τεχνική ανάλυση διαχωρισμένου πυρήνα για τη μέτρηση κινητήρων

,

Μετασχηματιστής ρεύματος σειράς SCTK667B
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SCTK667B
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

ΗΟ μετασχηματιστής ρεύματος διπλής βίδες SCTK667B έχει σχεδιαστεί για τη μέτρηση και παρακολούθηση ρεύματος σε νέα ή υπάρχοντα δίκτυα διανομής ενέργειας.5Α έως 3000Α.Η δομή διχασμένου πυρήνα που επιτρέπει την ταχεία εγκατάσταση χωρίς να αποσυνδέονται ή να αφαιρούνται καλώδια ή μπάρες.Η σχεδίαση ευρέων παραθύρων χωρίζει καλώδια μεγάλης διαμέτρου ή μπάρες.Η διπλή βίδα εξασφαλίζει ασφαλή και αξιόπιστη εγκατάσταση.διακριτική παράλληλη αντίσταση, που παρέχει ασφαλή έξοδο χαμηλής τάσης χωρίς την ανάγκη για εξωτερικές αντίστοιχες δειγματοληψίας.Χρησιμοποιείται ευρέως για τη μέτρηση ρεύματος, παρακολούθηση και προστασία σε γραμμές και εξοπλισμό ηλεκτρικής ενέργειας, καθώς και μέτρηση ρεύματος και ισχύος για κινητήρες, φωτισμό, συμπιεστές αέρα, συστήματα ελέγχου HVAC και αυτοματισμού,καθώς και συσκευές παρακολούθησης της ενέργειας και προστασίας των ρελέ.

Χαρακτηριστικά
  • Πεδίο μέτρησης 5A-3000A
  • Δομή διχασμένου πυρήνα ̇ δεν απαιτείται αφαίρεση καλωδίου
  • Διπλή βίδα στερέωσης ̇ ασφαλή εγκατάσταση
  • Ενσωματωμένη αντίσταση ακρίβειας
  • Ευρύ παράθυρο
  • Διατίθενται πολλαπλά μεγέθη
  • Διορθωτικό για νέα και μεταγενέστερα έργα
  • Εξοικονομεί χρόνο και κόστος εγκατάστασης
Εφαρμογές
  • Μέτρηση και παρακολούθηση ρεύματος δικτύου ηλεκτροδότησης
  • Προστασία ρεύματος ηλεκτρικού εξοπλισμού
  • Μέτρηση ρεύματος και ισχύος κινητήρα
  • Παρακολούθηση ισχύος συστήματος φωτισμού
  • Παρακολούθηση ρεύματος στο συμπιεστή αέρα
  • Συστήματα HVAC
  • Συστήματα ελέγχου αυτοματισμού
  • Συσκευές παρακολούθησης και προστασίας αναμεταδόσεων ενέργειας
Ηλεκτρική παράμετρος
Συχνότητα50-400 Hz
Ονομαστική εισροή5Α-3000Α
Πεδίο μέτρησης5%Σε-130%Σε
Ονομαστική παραγωγή0-10V ((AC) ή 0-5A
Ποσοστό≤ ± 0,1%
Γωνία φάσης≤ ±5 λεπτά
Δυνατότητα διηλεκτρικής3.0KV/1mA/1min
Αντίσταση μόνωσηςDC500V/100MΩmin
Μηχανική παράμετρος
ΥπόθεσηABS /UL94-V0
ΣπασίκλαPBT
ΚέντροΧάλυβα πυριτίου
Εσωτερική δομήΕποξικό
ΚατασκευήΣφραγίδα.
Εργασιακή θερμοκρασία-25°C+75°C
Υγρασία λειτουργίας≤ 85%
Σύνδεση εξόδουΤερματικό
Επιλογή τύπου
Α/ΔΟνομαστική εισροή (A)Έκδοση (A/V/mA)ΑκριβότηταΜέγεθος (mm)
Ø0ΑΒΓD
ΣΚΤΚ667Β-0250-400A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		25100703332
ΣΤΤΚ667Β-0320-630A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		32110833332
ΣΤΤΚ667Β-0450-1000A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		45123963332
ΣΤΤΚ667Β-0550-1500A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		551341063332
ΣΤΤΚ667Β-0800-2000A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1Α/5Α
0-10V
0-500mA		0.1,0.2
0.5,1.0		1021981683332
Η σειρά CT SCTK667B με διχασμένο πυρήνα για τη μέτρηση κινητήρα και HVAC

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα της διπλής βίδασης;

Α:Η διπλή βίδα διασφαλίζει ότι ο μετασχηματιστής παραμένει σταθερά κλειδωμένος στο καλώδιο ή στη μπάρα μετά την εγκατάσταση.διασφάλιση ασφαλούς και αξιόπιστης εγκατάστασηςΣε σύγκριση με τις δομές που συνδέονται, η διπλή βίδα προσφέρει ισχυρότερη δύναμη σύσφιξης, κατάλληλη για περιβάλλοντα υψηλού ρεύματος και υψηλών δονήσεων.

Ε: Ποια είναι η λειτουργία του ενσωματωμένου αντίστασης ακρίβειας;

Α:Η δευτερεύουσα επικάλυψη έχει ενσωματωμένη παράλληλη αντίσταση ακριβείας.Αυτό απλοποιεί την εγκατάσταση, βελτιώνει την ασφάλεια και εξοικονομεί το κόστος των εξαρτημάτων και τον χώρο εγκατάστασης.

Ε: Ποια μεγέθη παραθύρων είναι διαθέσιμα για αυτό το προϊόν;

Α:Η ευρεία σχεδίαση παραθύρου μπορεί να φιλοξενήσει καλώδια μεγάλης διαμέτρου ή μπάρες.Παρακαλούμε ανατρέξτε στο δελτίο δεδομένων του προϊόντος ή επικοινωνήστε με την ομάδα πωλήσεων μας.
