Μεταβλητός Μετασχηματιστής Ρεύματος SCTK663 Series για Συστήματα Διαχείρισης Ενέργειας και HVAC

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή

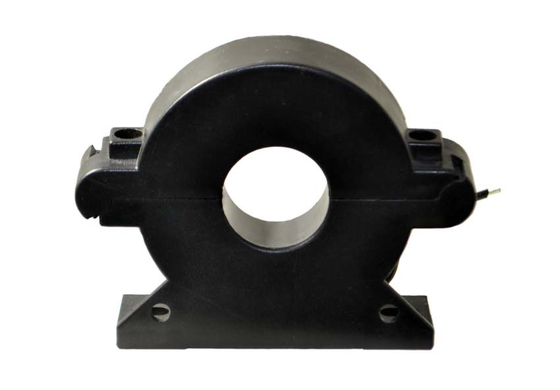

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχον εύρος: 5~1000Α
Παραγωγή: 0-5A / 0-10V(AC)
Τάξη: 0,2, 0,5, 1,0
Εσωτερικό παράθυρο: 25 mm, 45 mm
Υλικό πυρήνα: Πυρίτιο χάλυβα
Προσαρμόσιμο: Ναί
Επισημαίνω:

Μετασχηματιστής ρεύματος διαχωρισμένου πυρήνα για HVAC

,

Μεταβλητός Μετασχηματιστής Ρεύματος SCTK663 για διαχείριση ενέργειας

,

Μεταβλητός Μετασχηματιστής Ρεύματος με εγγύηση
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SCTK663
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

ΗΣειρά SCTK663ο μετασχηματιστής διαμερισμένου πυρήνα ισχύος έχει σχεδιαστεί για ανάγκες μεταρρύθμισης σε υφιστάμενα δίκτυα διανομής ηλεκτρικής ενέργειας.Το προϊόν χρησιμοποιεί δομή διχασμένου πυρήνα που επιτρέπει την γρήγορη εγκατάσταση χωρίς να αποσυνδέονται ή να αφαιρούνται καλώδια ή μπάρες.Η συσκευή είναι ασφαλισμένη με καλωδιακά δεσμά για αξιόπιστη και σταθερή στερέωση, μειώνοντας σημαντικά το κόστος εργασίας εγκατάστασης.κατάλληλο για διαφορετικές απαιτήσεις διάμετρου καλωδίουΧρησιμοποιείται ευρέως στον έλεγχο θερμοκρασίας HVAC, τη διαχείριση ενέργειας, τα συστήματα αυτοματισμού κτιρίων, τη μέτρηση ρεύματος κινητήρα, τον φωτισμό και την παρακολούθηση ρεύματος εξοπλισμού κλιματισμού.

Χαρακτηριστικά
  • Πεδίο μέτρησης 5A-1000A
  • Σημάδι εξόδου 0-10V ή 0-5A
  • Μέγεθος παραθύρου 25 mm / 45 mm (προαιρετικό)
  • Δομή διχασμένου πυρήνα ̇ δεν απαιτείται αφαίρεση καλωδίου
  • Εγκατάσταση καλωδίων ̇ ασφαλής και αξιόπιστη
  • Συμβατό με έλεγχο θερμοκρασίας HVAC
  • Διορθωτικά για τη διαχείριση ενέργειας και αυτοματοποίηση κτιρίων
  • Εξοικονομεί κόστη εγκατάστασης εργασίας
Εφαρμογές
  • Συστήματα ελέγχου θερμοκρασίας HVAC
  • Διαχείριση ενέργειας
  • Συστήματα αυτοματισμού κτιρίων
  • Μέτρηση ρεύματος κινητήρα
  • Παρακολούθηση ρεύματος συστήματος φωτισμού
  • Παρακολούθηση ρεύματος του εξοπλισμού κλιματισμού
  • Συστήματα διανομής ενέργειας
  • Σχέδια αναβάθμισης (εγκατάσταση σε απευθείας σύνδεση)
Ηλεκτρική παράμετρος
Συχνότητα 50-400 Hz
Ονομαστική εισροή 5Α-1000Α
Πεδίο μέτρησης 5%Σε-130%Σε
Ονομαστική παραγωγή 0-10V ((AC) ή 0-5A
Ποσοστό ≤ ± 0,2%
Γωνία φάσης ≤ ±10 λεπτά
Δυνατότητα διηλεκτρικής 2.5KV/1mA/1min
Αντίσταση μόνωσης DC500V/100MΩmi
Μηχανική παράμετρος
Υπόθεση PC /UL94-V0
Σπασίκλα PBT
Εσωτερική δομή Εποξικό
Κατασκευή Σφραγίδα.
Εργασιακή θερμοκρασία -25°C+75°C
Υγρασία λειτουργίας ≤ 85%
Σύνδεση εξόδου UL1015 22AWG Σύρμα (συσκευασμένο σύρμα) 2,5m

Διάμετρος καλωδίου: Είναι πολύ καλύτερο να υπερμετράτε το CT σας από το να το υπομετράτε.αντί να χρησιμοποιείτε το μέγεθος καλωδίου MCM επειδή το πάχος της μόνωσης ποικίλλει σημαντικά από έναν κατασκευαστή καλωδίου στον επόμενο.

Επιλογή τύπου
Α/Δ Ονομαστική εισροή (A) Έκδοση (mA/V) Ακριβότητα Μέγεθος (mm)
Φ Α Β Γ D Ε
ΣΤΤΚ663Α-025

5-400A

(5,100,250,400Α)

0-200mA

0-10V

 0.2,0.5,1.0 25 118 90 42 16 32
ΣΚΤΚ663Β-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 145 113 42 16 32

Μεταβλητός Μετασχηματιστής Ρεύματος SCTK663 Series για Συστήματα Διαχείρισης Ενέργειας και HVAC

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις
Ε: Πώς να επιλέξετε μεταξύ παράθυρων 25mm και 45mm;

Α: Το παράθυρο των 25 mm είναι κατάλληλο για μικρότερα καλώδια (εξωτερική διάμετρος ≤ 25 mm). Το παράθυρο των 45 mm είναι κατάλληλο για μεγαλύτερα καλώδια ή μπάρες (εξωτερική διάμετρος ≤ 45 mm).επιλέξτε το κατάλληλο μέγεθος παραθύρου με βάση την εξωτερική διάμετρο του καλωδίου που υποβάλλεται σε δοκιμή.

Ε: Πώς να επιλέξετε μεταξύ 0-10V και 0-5A εξόδων;

Α:0-10Vη έξοδος είναι κατάλληλη για συστήματα ελέγχου που απαιτούν σήματα τάσης (όπως PLC, DCS, ελεγκτές κτιρίων).Η έξοδος 0-5A είναι κατάλληλη για παραδοσιακά όργανα μέτρησης εισερχόμενου ρεύματος και συσκευές προστασίαςΠαρακαλώ επιλέξτε με βάση την διεπαφή εισόδου του εξοπλισμού σας.

Ε: Ποια είναι τα πλεονεκτήματα της στερέωσης καλωδίων;

Α: Η στερέωση του καλωδίου δεν απαιτεί ειδικά εργαλεία, καθιστώντας την εγκατάσταση απλή και γρήγορη.Είναι κατάλληλο για εγκατάσταση σε παρτίδες και κατασκευή επί τόπου.
