Τροειδής κοινή λειτουργία χαμηλής απώλειας 50Hz-500KHz για ηλιακά και αιολικά συστήματα ενέργειας

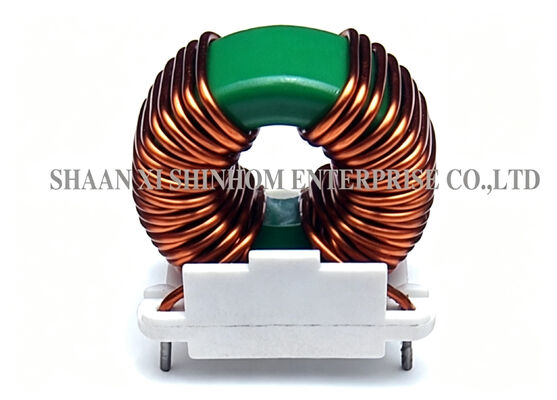

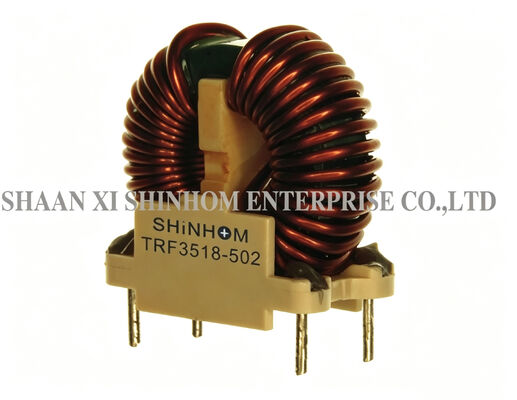

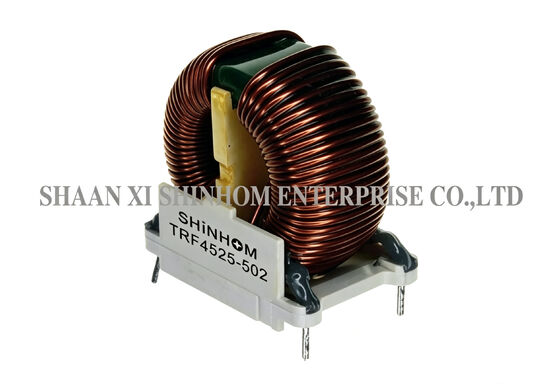

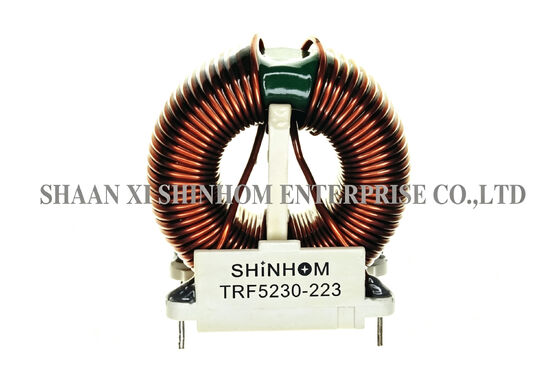

Το σπειροειδής χαμηλής απώλειαςτσοκ κοινής λειτουργίαςχρησιμοποιεί δακτυλιοειδές πυρήνα και σχεδίαση διαίρεσης. Προσφέρει πολύ χαμηλή χωρητικότητα ενδιάμεσης περιέλιξης. Η περιέλιξη ενός στρώματος εξασφαλίζει την υψηλότερη σύνθετη αντίσταση κοινού τρόπου λειτουργίας σε ένα ευρύ φάσμα συχνοτήτων. Η απόκριση συχνότητας καλύπτει 50Hz έως 500KHz, κατάλληλη για αντιδραστήρες AC χαμηλής συχνότητας και διάφορες εφαρμογές φιλτραρίσματος ισχύος. Υποστηρίζει κάθετη ή οριζόντια τοποθέτηση. Η κάθετη τοποθέτηση πείρων επιτρέπει την εύκολη συναρμολόγηση PCB και παρέχει εξαιρετική αντοχή στους κραδασμούς. Χρησιμοποιείται ευρέως στην παραγωγή ηλιακής ενέργειας, στην παραγωγή αιολικής ενέργειας, στην κίνηση μεταβλητής συχνότητας, στην επαγωγική θέρμανση, στον εξοπλισμό συγκόλλησης, στην καταστολή RFI και στη μετατροπή DC-DC.

• Τοροειδής πυρήνας – εξαιρετικά χαμηλή ροή διαρροής
• Διαχωρισμένη περιέλιξη – χαμηλότερη χωρητικότητα μεταξύ περιελίξεων
• Περιέλιξη μονής στρώσης – υψηλότερη σύνθετη αντίσταση κοινού τρόπου λειτουργίας
• Εύρος συχνοτήτων - 50Hz έως 500KHz
• Απόσταση ερπυσμού – 1-3mm, πληροί τα πρότυπα ασφαλείας
• Υλικό – Πιστοποιημένο για επιβραδυντικό φλόγας UL94-V0
• Θερμοκρασία λειτουργίας – -55°C έως +105°C
• Κάθετη ή οριζόντια τοποθέτηση – προαιρετική

• Συστήματα παραγωγής ηλιακής ενέργειας
• Συστήματα παραγωγής αιολικής ενέργειας
• Εξοπλισμός κίνησης μεταβλητής συχνότητας
• Εξοπλισμός επαγωγικής θέρμανσης
• Εξοπλισμός συγκόλλησης
• τσοκ καταστολής RFI
• Μετατροπείς DC-DC
• Εξοπλισμός βιομηχανίας χαρτιού

• Ανοχή επαγωγής σε +50% -30%
• Μέγιστη τάση λειτουργίας: 250V στους 40℃
• IDC Max: βαθμολογία ρεύματος AC/DC A @40℃
• Περιέλιξη Hi-Pot 2500Vac σε περιέλιξη 3S.
• Δοκιμή επαγωγής: 10KHz 0,1V HP4284A
• RDC:QuadTech 1880 Milliohmmeter
• Μέγιστο ρεύμα υπέρτασης 10ms: 20X IDC
• Θερμοκρασία λειτουργίας: -40℃ έως +105℃
• Θερμοκρασία αποθήκευσης: -40℃ έως +105℃

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Ε: Ποια είναι τα πλεονεκτήματα του σχεδιασμού με σπαστό τύλιγμα;

Α: Το τύλιγμα με διάσπαση τοποθετεί τις πρωτεύουσες και τις δευτερεύουσες περιελίξεις φυσικώς διαχωρισμένες στον πυρήνα. Αυτό μειώνει αποτελεσματικά την παρασιτική χωρητικότητα μεταξύ των περιελίξεων και μειώνει τις χωρητικές διαδρομές σύζευξης για θόρυβο υψηλής συχνότητας. Αυτό βελτιώνει την καταστολή θορύβου κοινής λειτουργίας, ειδικά στο εύρος των υψηλών συχνοτήτων.

Ε: Ποια είναι τα πλεονεκτήματα της περιέλιξης μιας στρώσης σε σύγκριση με την περιέλιξη πολλαπλών στρωμάτων;

Α: Η περιέλιξη ενός στρώματος εξαλείφει την παρασιτική χωρητικότητα μεταξύ των στρωμάτων. Παρέχει υψηλότερη αντίσταση κοινής λειτουργίας και πιο σταθερή απόδοση φιλτραρίσματος σε ένα ευρύ φάσμα συχνοτήτων. Η δομή ενός στρώματος προσφέρει επίσης καλύτερη απαγωγή θερμότητας και πιο σταθερή περιέλιξη, καθιστώντας την κατάλληλη για σχέδια ισχύος με αυστηρές απαιτήσεις καταστολής EMI.

Ε: Ποια είναι η σημασία της απόστασης ερπυσμού 1-3 mm για τα πρότυπα ασφαλείας;

Α: Η απόσταση ερπυσμού είναι η μικρότερη απόσταση που μετράται κατά μήκος της επιφάνειας μόνωσης. Επηρεάζει άμεσα το επίπεδο μόνωσης και την πιστοποίηση ασφάλειας του προϊόντος. Η απόσταση ερπυσμού 1-3 mm πληροί τα πρότυπα UL, CSA και IEC για βασική και ενισχυμένη μόνωση, βοηθώντας τους πελάτες να περάσουν την πιστοποίηση ασφαλείας.

Ε: Πώς να επιλέξετε μεταξύ κάθετης και οριζόντιας τοποθέτησης;

ΕΝΑ: Η κάθετη τοποθέτηση (ακίδες προς τα κάτω) εξοικονομεί χώρο PCB και είναι κατάλληλη για διατάξεις υψηλής πυκνότητας. Η οριζόντια τοποθέτηση (καρφίτσες στο πλάι) μειώνει το συνολικό ύψος και είναι κατάλληλη για σχέδια χαμηλού προφίλ. Και οι δύο τύποι τοποθέτησης υποστηρίζουν αυτόματη εισαγωγή.
