Wide Temp SMD Common Mode Inductor STRF016 Series -40°C έως +125°C για τηλεοράσεις LCD και φιλτράρισμα θορύβου

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

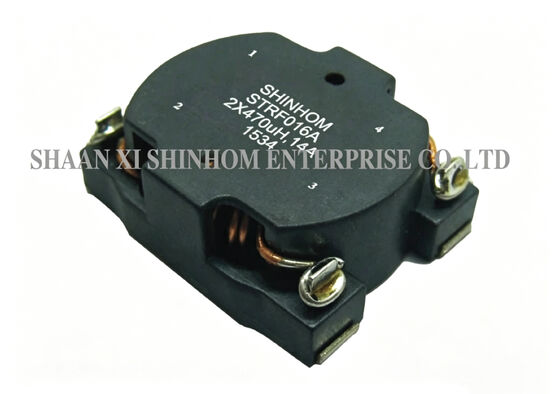

Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 135uH~820uH
Ονομαστικό ρεύμα: 7A~26A
Εγκατάσταση: smt
Αξία πηνίων: σταθερό πηνίο
Θερμοκρασία λειτουργίας: -40 ℃ έως + 125 ℃ (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας από μόνη της)
Θερμοκρασία αποθήκευσης: -40 ℃ έως + 125 ℃
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά STRF016
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 100000/μήνα
Περιγραφή προϊόντων
STRF016 Seires Ανταγωγός κοινής λειτουργίας υψηλής ισχύος,Επιφανειακά τοποθετημένος Ανταγωγός στραγγαλισμού κοινής λειτουργίας με θήκη,Οριζόντια

ΗΣειρά STRF016το υψηλού ρεύματος SMD common-mode choke inductor έχει σχεδιαστεί για εφαρμογές μετατροπέα DC-DC και AC-DC. Το προϊόν χρησιμοποιεί μια δομή μαγνητικής ασπίδας για την αποτελεσματική μείωση του EMI.Παρέχει υψηλή αντίσταση κοινής λειτουργίας σε ευρύ φάσμα συχνοτήτωνΗ συσκευασία ταινίας και κυλίνδρου υποστηρίζει την αυτοματοποιημένη τοποθέτηση SMT και είναι συμβατή με τη συγκόλληση επαναρρόφησης.Το εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +125°C (συμπεριλαμβανομένης της αυξημένης αυτοθερμοκρασίας)Χρησιμοποιείται ευρέως σε μετατροπείς DC-DC / AC-DC, συστήματα επικοινωνιών, ηλεκτρονικά οχημάτων και τηλεοράσεις LCD.

Χαρακτηριστικά
  • Δομή μαγνητικής ασπίδας
  • Υψηλή αντίσταση ̇ άριστη καταστολή θορύβου κοινής λειτουργίας
  • Εξαιρετική απόδοση EMI
  • Θερμοκρασία λειτουργίας -40°C έως +125°C
  • Διάφορα μεγέθη και ισχύοντα χαρακτηριστικά
  • Η συσκευασία με ταινία και κυλίνδρους υποστηρίζει την αυτοματοποιημένη τοποθέτηση SMT
  • Συμβατό με συγκόλληση με επανεξέταση
  • Απαλλαγμένο από μόλυβδο
Εφαρμογές
  • Μετατροπείς συνεχούς ρεύματος
  • Μετατροπείς AC-DC
  • Φιλτράρισμα γραμμών ηλεκτρικής ενέργειας
  • Καταστολή θορύβου
  • Ηλεκτρικές πηγές ρεύματος συστήματος επικοινωνίας
  • Ηλεκτρονικά συστήματα αυτοκινήτων
  • Ηλεκτρικές πηγές τροφοδοσίας τηλεοράσεων LCD
  • Κατάργηση των ΕΜΙ/ΕΔΕ
ΤΕΧΝΙΚΗ ΠΕΡΙΓΝΩΜΗ
ΔΕΔ
Αύξηση θερμοκρασίας 40°C Max
Δοκιμή επαγωγικότητας
HP4284A 100KHz 0.1V
ΔΕΔ
QuadTech 1880 εκατομμυριομέτρο
Μέθοδοι συγκόλλησης
Φάση ατμού, υπέρυθρη ροή
Αντίσταση στη θερμότητα συγκόλλησης
260 °C για 10 δευτερόλεπτα
Αντίσταση σε διαλύτες
Συμμορφώνεται με την MIL-STD-202E
Βάρος
1.5 γραμμάρια TYP
Ταινία & Ρολ
700 ανά ράμπα

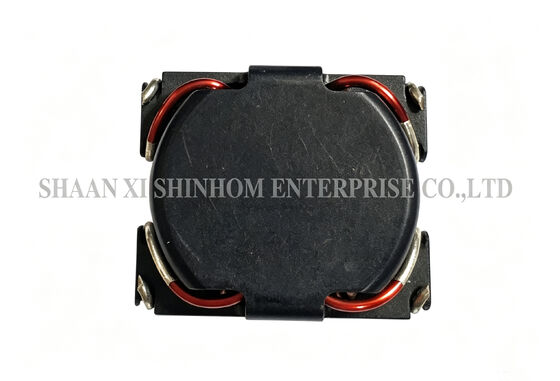

Wide Temp SMD Common Mode Inductor STRF016 Series -40°C έως +125°C για τηλεοράσεις LCD και φιλτράρισμα θορύβου Wide Temp SMD Common Mode Inductor STRF016 Series -40°C έως +125°C για τηλεοράσεις LCD και φιλτράρισμα θορύβου
Περισσότερα μεγέθη για επιλογή
Wide Temp SMD Common Mode Inductor STRF016 Series -40°C έως +125°C για τηλεοράσεις LCD και φιλτράρισμα θορύβου
Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.
Γενικές ερωτήσεις
Ε: Ποια είναι τα πλεονεκτήματα της δομής της μαγνητικής ασπίδας;

Α:Η δομή της μαγνητικής ασπίδας χρησιμοποιεί ένα κλειστό μαγνητικό κύκλωμα για να περιορίσει τη μαγνητική ροή μέσα στον πυρήνα.Μειώνει αποτελεσματικά τη ροή διαρροής και την ηλεκτρομαγνητική παρεμβολή σε ευαίσθητα κυκλώματα.Σε διαμορφώσεις PCB υψηλής πυκνότητας, όπως ο εξοπλισμός επικοινωνιών και τα ηλεκτρονικά οχήματα, οι προστατευμένοι επαγωγείς βελτιώνουν σημαντικά τις επιδόσεις EMC του συστήματος.

Ε: Ποια είναι η ικανότητα καταστολής θορύβου κοινής λειτουργίας αυτού του προϊόντος;

Α:ΗΣειρά STRF016παρέχει υψηλή αντίσταση κοινής λειτουργίας σε ευρύ φάσμα συχνοτήτων, με αποτέλεσμα την αποτελεσματική εξασθένιση του ρεύματος θορύβου κοινής λειτουργίας.η συνολική απόδοση του ΕΜΙ είναι εξαιρετικήΕίναι ιδιαίτερα κατάλληλο για σχέδια ισχύος DC-DC και AC-DC με αυστηρές απαιτήσεις EMI.

Ε: Πώς ορίζεται ο δείκτης ονομαστικού ρεύματος;

Α:Το IDC ορίζεται ως η τιμή του ρεύματος συνεχούς ρεύματος που προκαλεί αύξηση της θερμοκρασίας κατά περίπου 40 °C στην τροχιά.να εξασφαλίζουν ότι η μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας συν αύξηση της θερμοκρασίας δεν υπερβαίνει τους 125 °CΚατά την επιλογή, επιτρέψτε επαρκές περιθώριο για να εξασφαλιστεί μακροπρόθεσμη αξιοπιστία.

Ε: Ποιες διαδικασίες συγκόλλησης υποστηρίζει αυτό το προϊόν;

Α:Υποστηρίζει τόσο τις διαδικασίες συγκόλλησης ατμού όσο και τις διαδικασίες SMT συγκόλλησης υπέρυθρης ροής.Η συσκευασία με ταινία και κυλίνδρους είναι κατάλληλη για αυτοματοποιημένες γραμμές τοποθέτησης.
