Αρχική Σελίδα /Προϊόντα/τρέχων μετασχηματιστής αίσθησης/Μετασχηματιστής υψηλής ακρίβειας 15A πρωτογενούς ρεύματος 60 mH δευτερογενούς επαγωγικότητας για 50 kHz έως 500 kHz Παρακολούθηση ισχύος PCB

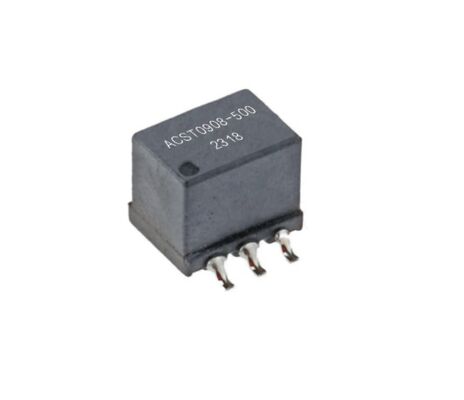

Μετασχηματιστής υψηλής ακρίβειας 15A πρωτογενούς ρεύματος 60 mH δευτερογενούς επαγωγικότητας για 50 kHz έως 500 kHz Παρακολούθηση ισχύος PCB

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Μετασχηματιστής ανίχνευσης ρεύματος πρωτεύοντος ρεύματος 15A

,

Επαγωγή δευτερεύοντος ρεύματος 60 mH AC αισθητήρα ρεύματος

,

Μετασχηματιστής ρεύματος PCB-Mount 50 kHz έως 500 kHz
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: ACST0908
Έγγραφο: ACST0908 Series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Μετασχηματιστής υψηλής ακρίβειας για την παρακολούθηση ισχύος PCB
ΗΗ σειρά ACST0908είναι μια οικογένεια υψηλών επιδόσεωνΜετασχηματιστές αισθητήρα ρεύματοςΣχεδιασμένο για ακριβή παρακολούθηση ρεύματος εναλλασσόμενου ρεύματος σε σύγχρονη ηλεκτρονική ισχύος.Εφαρμογές για τοποθέτηση PCB, αυτοί οι συμπαγείς μετασχηματιστές προσφέρουν σταθερές αναλογίες στροφών, χαμηλή DCR και ισχυρή απόδοση απομόνωσης, καθιστώντας τους ιδανικούς για τροφοδοσίες ηλεκτρικής ενέργειας σε διακόπτη, κυκλώματα ελέγχου κινητήρα, συστήματα φωτισμού,και εξοπλισμού βιομηχανικής αυτοματοποίησης.
Με ονομαστικό κύριο ρεύμα15Α, και δευτερογενής επαγωγικότητα έως60 mH, η σειρά ACST0908 παρέχει αξιόπιστη λειτουργία σε ένα ευρύ φάσμα συχνοτήτων από50 έως 500 kHzΚάθε μοντέλο διαθέτει βελτιστοποιημένη κατασκευή για να διασφαλίσει συνεπή ακρίβεια παραγωγής και εξαιρετική θερμική σταθερότητα υπό διαφορετικές συνθήκες φορτίου.
Ως μέρος της προχωρημένηςΑισθητήρες ρεύματος εναλλασσόμενουΗ σειρά ACST0908 βοηθά τους μηχανικούς να επιτύχουν βελτιωμένη απόδοση, ασφάλεια και έλεγχο σε κρίσιμα συστήματα εναλλασσόμενου ρεύματος.
Βασικά χαρακτηριστικά
  • Κατασκευή σύμφωνη με το RoHS
    Διασφαλίζει περιβαλλοντικά ασφαλή υλικά κατάλληλα για σύγχρονη ηλεκτρονική συναρμολόγηση.
  • Ακριβείς επιλογές αναλογίας στροφών
    Διαθέσιμη σε:1:50,1:100, και1:200διαμορφώσεις για ευέλικτο σχεδιασμό συστήματος.
  • Λειτουργία υψηλής συχνότητας
    Ιδανικό για εφαρμογές από50 έως 500 kHz, υποστηρίζοντας αποτελεσματικό SMPS και ανατροφοδότηση κινητήρα.
  • Συσκευή μικρού μεγέθους για PCB
    Σχεδιασμός μικρού αποτυπώματος συμβατός με αυτοματοποιημένη συγκόλληση με επανεξέταση.
  • Ισχυρή ηλεκτρική μόνωση
    Αντέχει.1.2 kVτάση απομόνωσης μεταξύ πρωτογενών και δευτερογενών τυλιγμών.
  • Χαμηλή πρωτογενής αντίσταση
    Μόνο7 mΩ, ελαχιστοποιώντας την απώλεια ισχύος σε πορεία υψηλού ρεύματος.
  • Αξιόπιστος σε Εξαιρετικές Θερμοκρασίες
    Πεδίο λειτουργίας ελεύθερου αέρα:-40°C έως +150°C
    Αποθήκευση:-40°C έως +125°C
Ηλεκτρικά χαρακτηριστικά @ 25 °C
Αριθμός τμήματος Αναλογία στροφών Σε δευτερόλεπτα, επαγωγικότητα (mH) Min (10 kHz, 0,1 V) ΔΕΔΜ (πρωτογενής / δευτερογενής) Η τάση απομόνωσης (kV) Τερματική αντίσταση για 1 Vout / 1 A in (Ω)
ΑΚΣΤ0908-500 1:50 3.8 70,0 mΩ / 0,5 Ω 1.2 kV 50 Ω
ΑΚΣΤ0908-101 1:100 14.8 70,0 mΩ / 3,2 Ω 1.2 kV 100 Ω
ΑΚΣΤ0908-201 1:200 60.0 70,0 mΩ / 6,6 Ω 1.2 kV 200 Ω
Φυσικά χαρακτηριστικά και πληροφορίες για την περιστροφή
  • Μέγεθος:10.8 × 9,0 × 8,2 mm
  • Πιν Πιτς:20,54 mm
  • Συσκευή συμβατή με τοποθέτηση επιφάνειας
  • Προτεινόμενο σχέδιο γης:6.38 mm × 11,8 mm διάταξη
  • Πρωταρχικές καρφίτσες:1-2-5-6
  • Δευτερογενείς πινές:3-4
Εφαρμογές
  • Αεροσκάφη και αεροδιαστημικός εξοπλισμός
    Παρακολούθηση ακρίβειας για συστήματα εναλλασσόμενου ρεύματος κρίσιμων για την αποστολή.
  • Υποθαλάσσιες και θαλάσσιες διατάξεις
    Σταθερή ανίχνευση ρεύματος σε σκληρές περιβαλλοντικές συνθήκες.
  • Συστήματα ελέγχου σταθμών παραγωγής ηλεκτρικής ενέργειας
  • Συσκευές μεταφοράς
    Σιδηρόδρομοι, πλοία, μονάδες ενέργειας αυτοκινήτων.
  • Προϊόντα φωτισμού LED/CCFL
    Μέτρηση ανατροφοδότησης σε κυκλώματα οδηγού υψηλής συχνότητας.
  • Έλεγχος κινητήρα και Βιομηχανική αυτοματοποίηση
  • Εξοπλισμός επεξεργασίας δεδομένων
    Ηλεκτρικές πηγές για τους διακομιστές, υψηλής απόδοσης μετατροπείς DC/AC.
  • Συστήματα πρόληψης καταστροφών και παρακολούθησης της ασφάλειας
