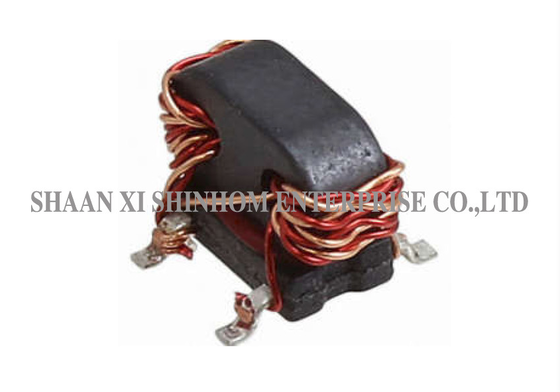

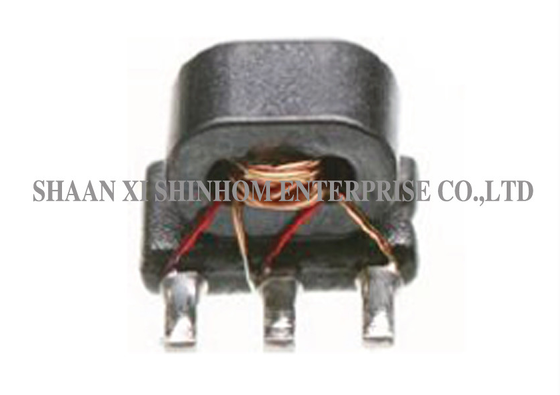

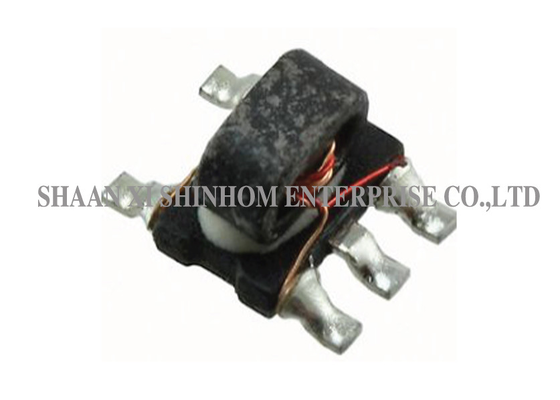

Μπαλούν γραμμής μετάδοσης ευρέος φάσματος 1:1 75Ω 50-1250MHz για μπροστινά άκρα RF και ευρυζωνική προσαρμογή

Αυτός ο μετασχηματιστής RF με μπαλούν γραμμής μεταφοράς 1:1 έχει σχεδιαστεί για εφαρμογές ασύρματης επικοινωνίας ευρείας ζώνης και μετατροπής σήματος RF. Χρησιμοποιεί μια δομή γραμμής μεταφοράς για να επιτύχει μετατροπή ισορροπημένου/μη ισορροπημένου σήματος, προσφέροντας ευρεία κάλυψη συχνότητας και εξαιρετικά χαρακτηριστικά ισορροπίας πλάτους/φάσης.Το προϊόν χρησιμοποιεί συσκευασία SMD με χαμηλή απώλεια κύριας γραμμής και εξαιρετική απόδοση απώλειας επιστροφής εισόδου, διασφαλίζοντας υψηλή απόδοση μετάδοσης σήματος και χαμηλή ανάκλαση.Χρησιμοποιείται ευρέως σε ενισχυτές push-pull, συστήματα κεραιών και δίκτυα αντιστοίχισης ευρείας ζώνης σε εφαρμογές RF. Είναι μια ιδανική επιλογή για ασύρματη επικοινωνία ευρείας ζώνης και μετατροπή σήματος μπροστινού άκρου RF.

Χαρακτηριστικά:

• 1: 1 CT Αντίσταση
• Χαρακτηριστική αντίσταση 75Ω
• Ισχύς RF: 0.25W
• Ρεύμα DC: 30mA
• Συχνότητα: 50 έως 1250 MHz
• Απώλεια εισαγωγής: 1.3dB Μέγιστο
• Απώλεια επιστροφής εισόδου: 11.0dB Ελάχιστο

Εφαρμογές

• Ασύρματη επικοινωνία ευρείας ζώνης

• Δέκτες VHF/UHF

• Πομποί VHF/UHF

• Ενισχυτές push-pull

• Συστήματα κεραιών

• Μονάδες μπροστινού άκρου RF

• Αντιστοίχιση αντίστασης ευρείας ζώνης

• Εξοπλισμός δοκιμών και μετρήσεων

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (25°C, Z=75Ω)

• Συχνότητα: 50-1250MHz
• Θερμοκρασία λειτουργίας: -40°C έως 85°C
• Θερμοκρασία αποθήκευσης: -55°C έως 100°C

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ ενός μπαλούν γραμμής μεταφοράς και ενός παραδοσιακού μπαλούν με περιέλιξη σύρματος;

Α: Ένα μπαλούν γραμμής μεταφοράς χρησιμοποιεί τη θεωρία της γραμμής μεταφοράς για να επιτύχει αντιστοίχιση ευρείας ζώνης και μετατροπή ισορροπημένου/μη ισορροπημένου, προσφέροντας ευρύτερη κάλυψη συχνότητας (50-1250MHz) και καλύτερη απόδοση υψηλής συχνότητας. Ένα παραδοσιακό μπαλούν με περιέλιξη σύρματος βασίζεται στη σύζευξη μαγνητικού πυρήνα, προσφέροντας καλή απόδοση χαμηλής συχνότητας αλλά περιορισμένη απόκριση υψηλής συχνότητας. Η δομή της γραμμής μεταφοράς είναι κατάλληλη για εφαρμογές ευρείας ζώνης και υψηλής συχνότητας.

Ε: Ποιος είναι ο αντίκτυπος της απώλειας εισαγωγής ≤1.3dB και της απώλειας επιστροφής εισόδου ≥11dB στην απόδοση του συστήματος;

Α: Η απώλεια εισαγωγής ≤1.3dB διασφαλίζει υψηλή απόδοση μετάδοσης σήματος με χαμηλή απώλεια ενέργειας. Η απώλεια επιστροφής εισόδου ≥11dB (τυπικά 25dB) διασφαλίζει καλή αντιστοίχιση αντίστασης, μειώνοντας την ανάκλαση του σήματος και τα στάσιμα κύματα, βελτιώνοντας τη συνολική απόδοση του συστήματος. Είναι ιδιαίτερα κατάλληλο για συστήματα ασύρματης επικοινωνίας με αυστηρές απαιτήσεις προϋπολογισμού σύνδεσης.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω της ιστοσελίδας μας ή μέσω email. Παρακαλούμε παρέχετε τα στοιχεία της εταιρείας σας και το μοντέλο-στόχο. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες. Το MOQ και ο χρόνος παράδοσης για προσαρμοσμένα προϊόντα θα επιβεβαιωθούν ξεχωριστά.
