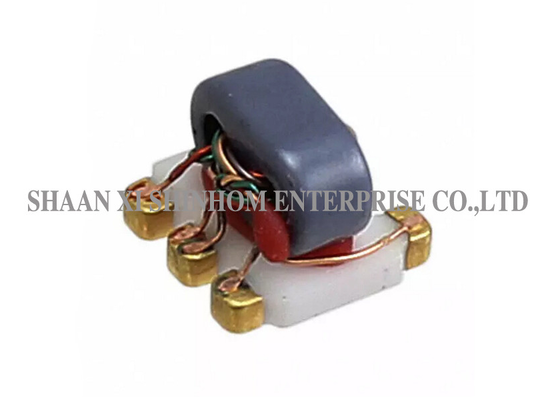

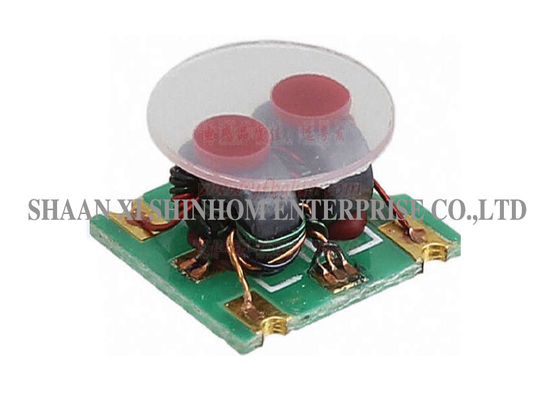

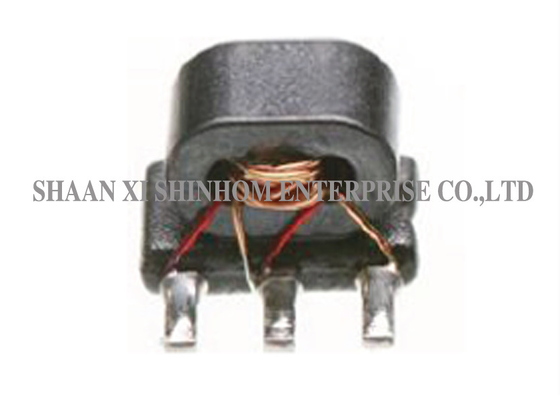

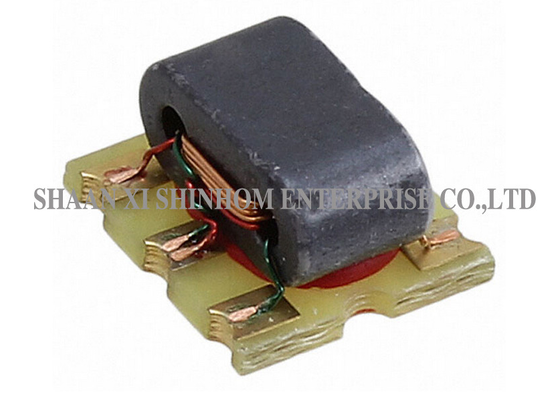

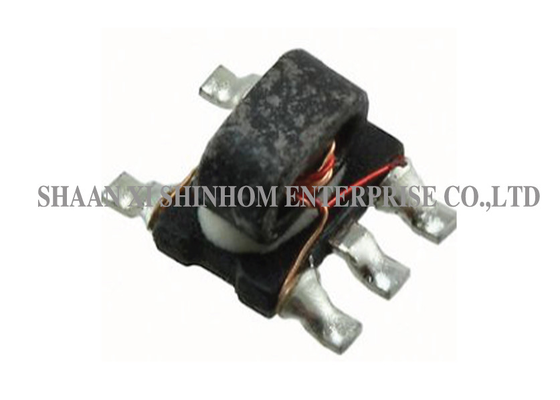

Λειτουργία ευρυζωνικής μετάδοσης Balun 1:2 75Ω 5-1250MHz για RF Front-Ends

Αυτό...12 μετασχηματιστής ραδιοσυχνοτήτων Balunέχει σχεδιαστεί για εφαρμογές ασύρματης ευρυζωνικής επικοινωνίας και μετατροπής σήματος ραδιοσυχνοτήτων. Χρησιμοποιεί δομή γραμμής μετάδοσης για την ταυτόχρονη επίτευξη:2 μετατροπή αντίστασης και μετατροπή ισορροπημένου/μη ισορροπημένου σήματος.Το προϊόν χρησιμοποιεί συσκευασία SMD με κάλυψη υπεράκτιας συχνότητας (5-1250MHz), χαμηλή απώλεια κύριας γραμμής και σταθερή και αξιόπιστη απόδοση ισορροπίας πλάτους/φασής σε ολόκληρο το ευρύ φάσμα συχνοτήτων.Χρησιμοποιείται ευρέως σε δέκτες/αποστείλτες VHF/UHFΕίναι μια ιδανική επιλογή για μετασχηματισμό αντίστασης και μετατροπή σήματος σε συστήματα 75Ω.

Χαρακτηριστικά:

• 1: 2 Αντίσταση
• 75Ω Χαρακτηριστική αντίσταση
• Δύναμη ραδιοσυχνοτήτων: 0,5 W
• Συνεχή ρεύμα: 30mA
• Συχνότητα: 5 έως 1250 MHz

Εφαρμογές

• Ασύρματη ευρυζωνική επικοινωνία
• Πιστοποιητές VHF/UHF
• Μεταγωγείς VHF/UHF
• Συσκευές και συσκευές για την παραγωγή ηλεκτρικής ενέργειας
• Συστήματα κεραίας
• Μονούλες RF front-end
• Αντιστοίχιση παρεμπόδισης ευρυζωνικής σύνδεσης
• Εξοπλισμός δοκιμών και μετρήσεων

Ηλεκτρονικές προδιαγραφές ((25°C,Z=75Ω)

• Συχνότητα: 5-1250MHz
• Θερμοκρασία λειτουργίας: -40°C έως 85°C
• Θερμοκρασία αποθήκευσης: -55°C έως 100°C

Γενικές ερωτήσεις

Ε: Πώς δημιουργείτε μακροπρόθεσμες καλές επιχειρηματικές σχέσεις μαζί μας;

Α:Επιμένουμε σε προϊόντα υψηλής ποιότητας και γρήγορη παράδοση για να διασφαλίσουμε ότι οι πελάτες μας κερδίζουν περισσότερα έργα.αντιμετωπίζουμε κάθε πελάτη σαν φίλο και ειλικρινά κάνουμε δουλειές μαζί τους για να χτίσουμε μακροπρόθεσμη φιλία.

Ε: Πώς ελέγχετε την ποιότητα;

Α:Ελέγχουμε την ποιότητα του προϊόντος μέσω εισερχόμενης επιθεώρησης ποιότητας (IQC) και 100% δοκιμής ποιότητας πριν από τη συσκευασία και την αποστολή, διασφαλίζοντας ότι κάθε προϊόν πληροί τις προδιαγραφές.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α:Η ελάχιστη ποσότητα παραγγελίας ποικίλλει ανάλογα με τον τύπο του προϊόντος.Παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας με τις συγκεκριμένες απαιτήσεις σας.

Ε: Πώς η ισορροπία πλάτους ±1.8dB και η ισορροπία φάσης ±7° επηρεάζουν τις επιδόσεις του συστήματος στο ευρύ φάσμα συχνοτήτων 5-1250MHz;

Α:Σε ένα εξαιρετικά ευρύ φάσμα 10 οκτάβων, οι προδιαγραφές αυτές εξασφαλίζουν ότι το διαφορικό σήμα διατηρεί αποδεκτή ισορροπία σε ολόκληρη τη ζώνη,αποτελεσματική καταστολή των αρμονικών ίσης τάξης και του θορύβου κοινής λειτουργίας.

Ε: Πώς επιτυγχάνεται ο μετασχηματισμός αντίστασης από 75Ω σε 150Ω από την γραμμή μεταφοράς Balun 1:2;

Α:Χρησιμοποιεί τη δομή της γραμμής μετάδοσης για τη μετατροπή ενός 75Ω ενιαίου σήματος σε ένα 150Ω διαφορικό σήμα (ή αντίστροφα), κατάλληλο για την αντιστοίχιση ενός συστήματος 75Ω σε ένα 150Ω διαφορικό φορτίο,όπως το στάδιο εισόδου ενός ενισχυτή push-pull.
